PROJETO DE MÁQUINAS U4

PROJETO DE MÁQUINAS U4 - SEÇÃO 1 U4 S1 - ATIVIDADE DIAGNÓSTICA

1) No projeto de máquinas, devemos conhecer cada um dos elementos que compõem o sistema que deve ser projetado, conforme o que é preconizado por normas e testes para que o funcionamento seja adequado e para que sejam atendidos os requisitos de segurança e operação.

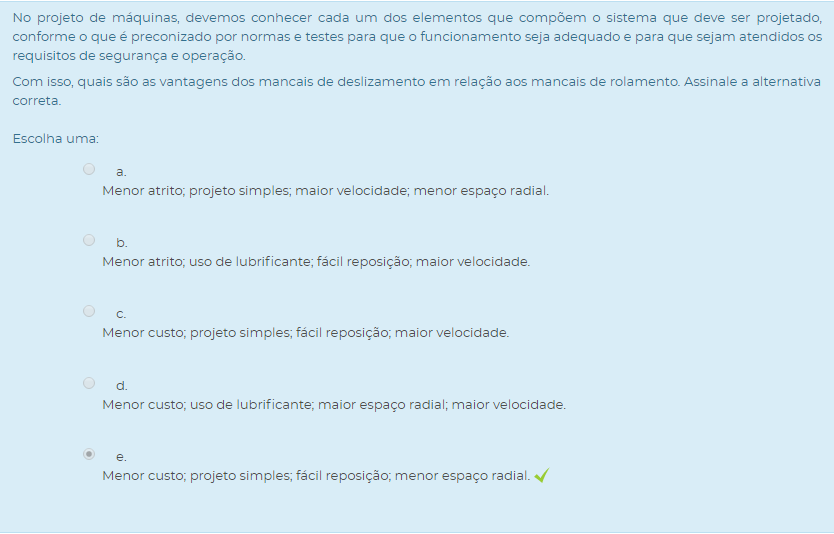

Com isso, quais são as vantagens dos mancais de deslizamento em relação aos mancais de rolamento. Assinale a alternativa correta.
Escolha uma:

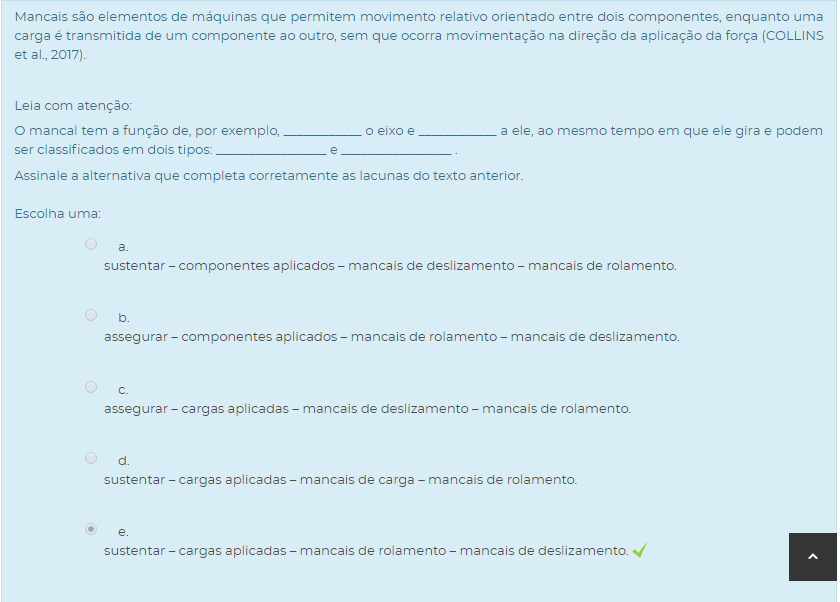

2) Mancais são elementos de máquinas que permitem movimento relativo orientado entre dois componentes, enquanto uma carga é transmitida de um componente ao outro, sem que ocorra movimentação na direção da aplicação da força (COLLINS et al., 2017).

Leia com atenção:

O mancal tem a função de, por exemplo, ____________ o eixo e ____________ a ele, ao mesmo tempo em que ele gira e podem ser classificados em dois tipos: _________________ e _________________ .

Assinale a alternativa que completa corretamente as lacunas do texto anterior.
Escolha uma:

3) “As superfícies são completamente separadas pelo filme lubrificante. A carga é suportada pela pressão do fluído gerada pelo movimento relativo das superfícies.”

Assinale a alternativa que representa o modo de lubrificação que o texto apresentado se refere.
Escolha uma:

 PROJETO DE MÁQUINAS U4 - SEÇÃO 1 U4 S1 - ATIVIDADE DE APRENDIZAGEM



1) A lubrificação é uma operação que consiste em introduzir uma substância apropriada entre superfícies sólidas que estejam em contato entre si e que executam movimentos relativos. Essa substância apropriada normalmente é um óleo ou uma graxa que impede o contato direto entre as superfícies sólidas.

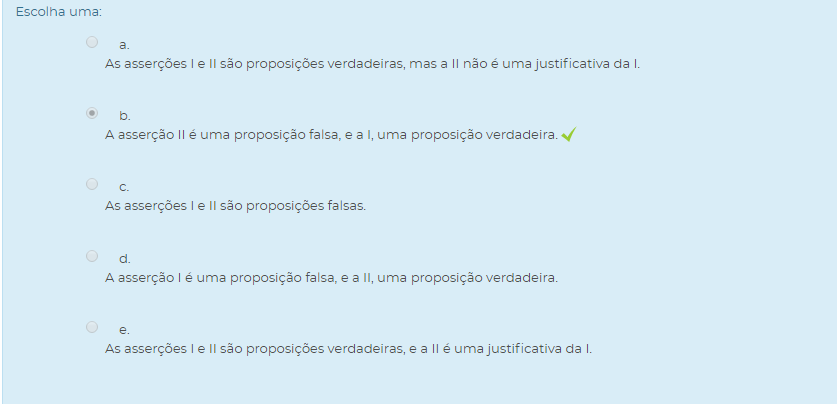

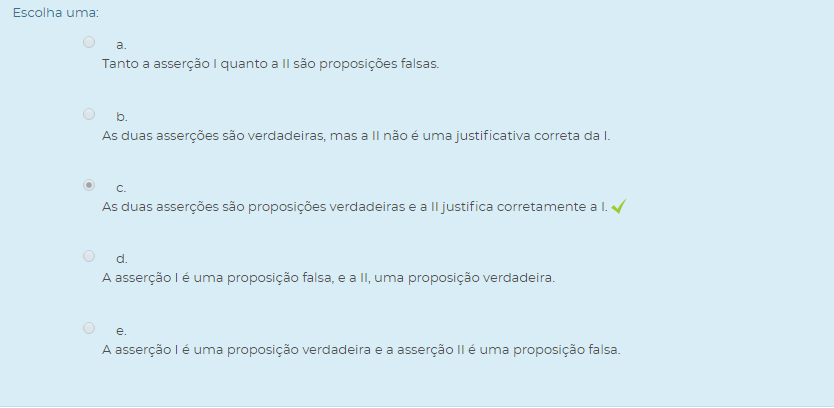

Analise as asserções que seguem e a relação entre elas.

I - Toda vez que ocorre um movimento relativo entre duas superfícies, é preciso minimizar-se o atrito e o desgaste utilizando-se um lubrificante.

PORQUE

II – A utilização de um lubrificante, limpo e isento de partículas propicia a redução do atrito, da perda de potência e do aumento da temperatura.

Com relação a estas afirmações, marque a alternativa correta.
Escolha uma:

2) Os mancais são elementos de máquinas que permitem movimento relativo orientado entre dois componentes, enquanto uma carga é transmitida de um componente ao outro, sem que ocorra movimentação na direção da aplicação da força. Sua lubrificação é de extrema importância.

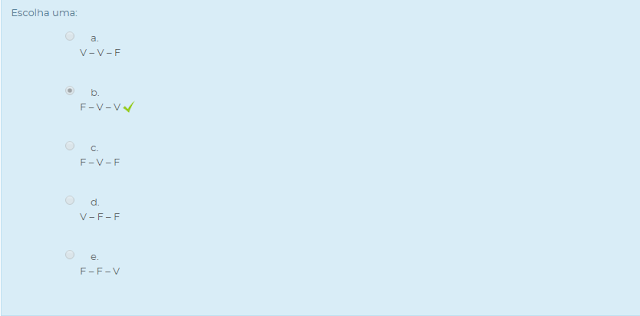

Com relação às características e meios de lubrificação, marque ‘V’ para VERDADEIRO e ‘F’ para FALSO.

( ) A lubrificação limítrofe se caracteriza por manter as superfícies totalmente separadas pela influência de fluído altamente pressurizado na área de carga.

( ) Um projeto simples, operação silenciosa e menor incidência de falha por fadiga são vantagens dos mancais deslizantes sobre os mancais de rolamento.

( ) Na lubrificação hidrodinâmica as superfícies são separadas pelo filme lubrificante, onde a carga é suportada pela pressão do fluído gerada pelo movimento das superfícies.

Assinale a alternativa que apresenta a sequência CORRETA para V ou F.
Escolha uma:

3) A maioria dos projetos de mancais de deslizamento prevê o uso de lubrificantes para a redução de atrito e da perda da potência, além de dissipar o calor produzido. É recomendado que a lubrificação deste tipo de mancal seja feita sempre com lubrificantes limpos e isentos de partículas que venham a desgastar os componentes. A lubrificação é geralmente classificada de acordo com o grau com que o lubrificante separa as superfícies de deslizamento, de acordo com JUVINALL & MARSHEK, 2019.

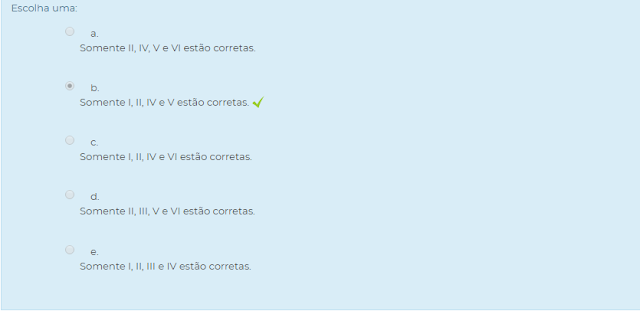

Observe quais dos tipos de lubrificação a seguir são corretos.

I – Lubrificação limítrofe.

II – Lubrificação hidrostática.

III – Lubrificação de rolamento.

IV – Lubrificação de filme misto.

V – Lubrificação hidrodinâmica.

VI – Lubrificação de apoio mista.

Assinale a alternativa que elenca os tipos CORRETOS citados.
Escolha uma:

 PROJETO DE MÁQUINAS U4 - SEÇÃO 2 U4 S2 - ATIVIDADE DIAGNÓSTICA



1) Leia com atenção e complete as lacunas a seguir.

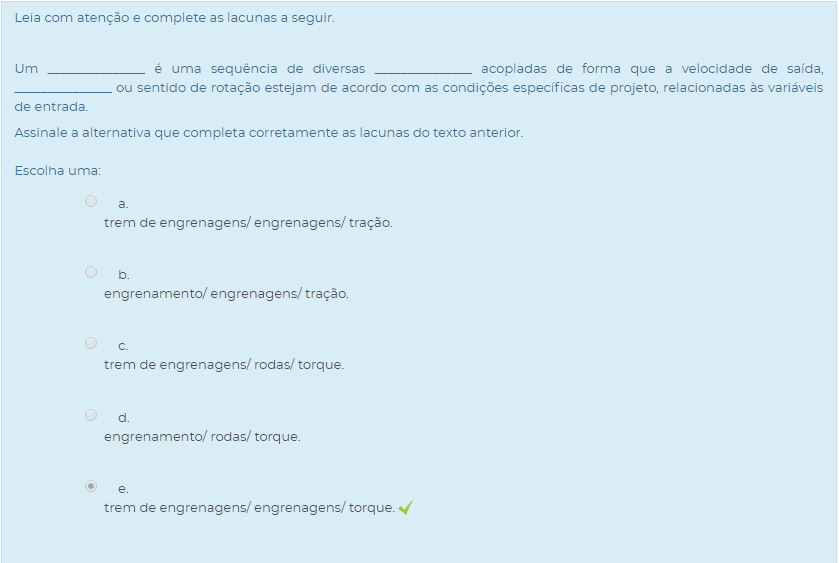

Um _______________ é uma sequência de diversas _______________ acopladas de forma que a velocidade de saída, _______________ ou sentido de rotação estejam de acordo com as condições específicas de projeto, relacionadas às variáveis de entrada.

Assinale a alternativa que completa corretamente as lacunas do texto anterior.
Escolha uma:

2) Leia com atenção e complete as lacunas.

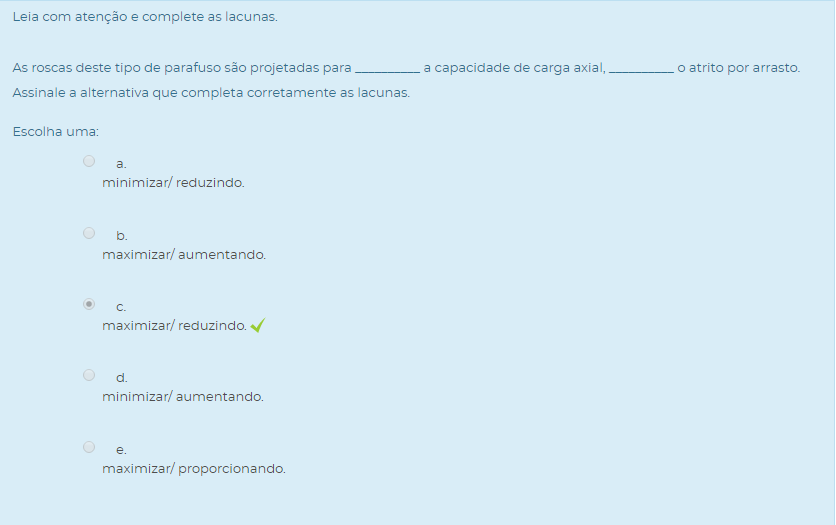

As roscas deste tipo de parafuso são projetadas para __________ a capacidade de carga axial, __________ o atrito por arrasto.

Assinale a alternativa que completa corretamente as lacunas.
Escolha uma:

3) Leia com atenção e complete as lacunas a seguir.

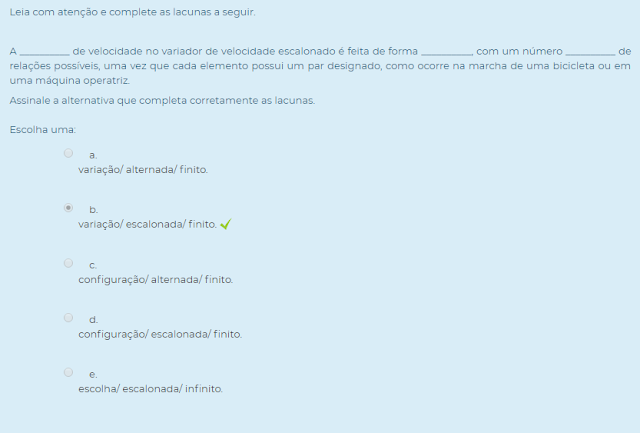

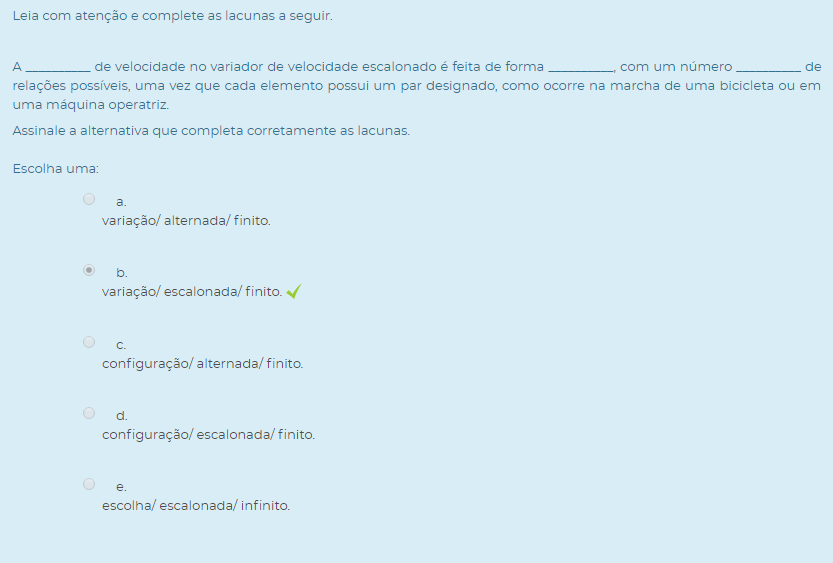

A __________ de velocidade no variador de velocidade escalonado é feita de forma __________, com um número __________ de relações possíveis, uma vez que cada elemento possui um par designado, como ocorre na marcha de uma bicicleta ou em uma máquina operatriz.

Assinale a alternativa que completa corretamente as lacunas.
Escolha uma:

 PROJETO DE MÁQUINAS U4 - SEÇÃO 2 U4 S2 - ATIVIDADE DE APRENDIZAGEM

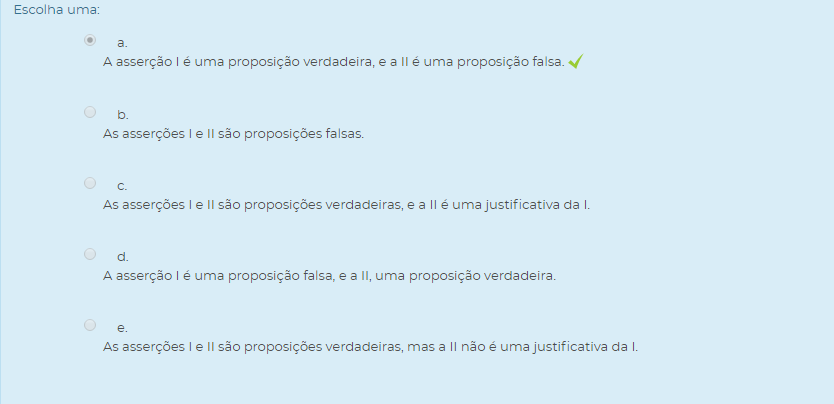

1) Existem roscas de transporte ou movimento que transformam o movimento giratório num movimento longitudinal. Essas roscas são usadas, normalmente, em tornos e prensas, principalmente quando são frequentes as montagens e desmontagens. Analise as asserções a seguir e a relação proposta entre elas.

I - Uma característica fundamental é que este elemento de máquina deve possuir a rosca mais forte do que as existentes em parafusos de fixação.

PORQUE

II – Elas precisam resistir às cargas de torção.

A respeito dessas asserções, assinale a alternativa correta.
Escolha uma:

2) As engrenagens são elementos básicos na transmissão de potência entre árvores. Elas permitem a redução ou aumento do momento torsor, com mínimas perdas de energia, e aumento ou redução de velocidades, sem perda nenhuma de energia, por não deslizarem.

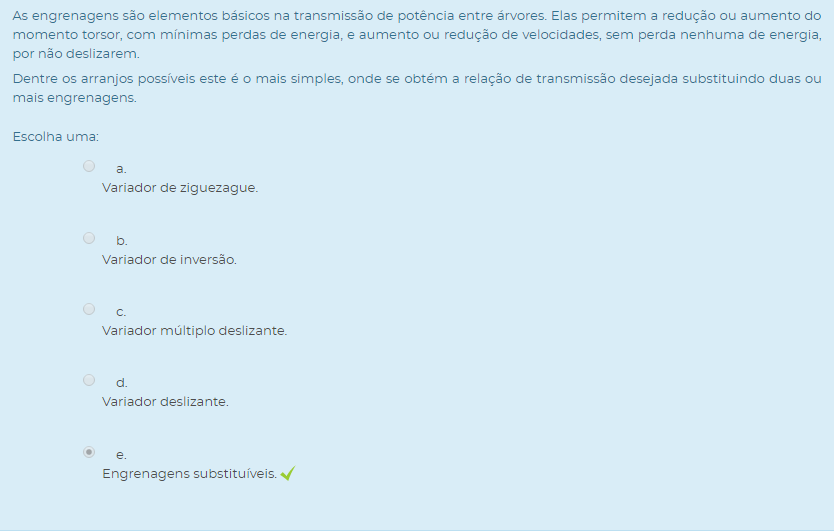

Dentre os arranjos possíveis este é o mais simples, onde se obtém a relação de transmissão desejada substituindo duas ou mais engrenagens.
Escolha uma:

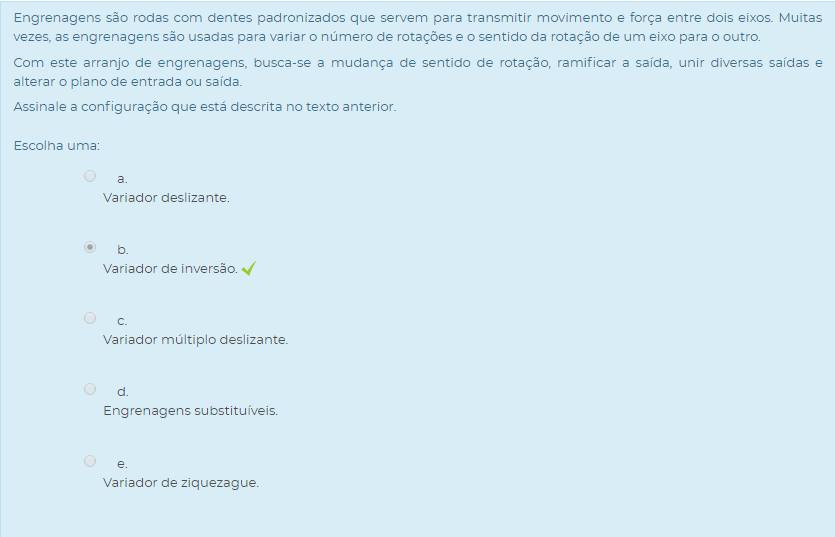

3) Engrenagens são rodas com dentes padronizados que servem para transmitir movimento e força entre dois eixos. Muitas vezes, as engrenagens são usadas para variar o número de rotações e o sentido da rotação de um eixo para o outro.

Com este arranjo de engrenagens, busca-se a mudança de sentido de rotação, ramificar a saída, unir diversas saídas e alterar o plano de entrada ou saída.

Assinale a configuração que está descrita no texto anterior.
Escolha uma:

 PROJETO DE MÁQUINAS U4 - SEÇÃO 3 U4 S3 - ATIVIDADE DIAGNÓSTICA

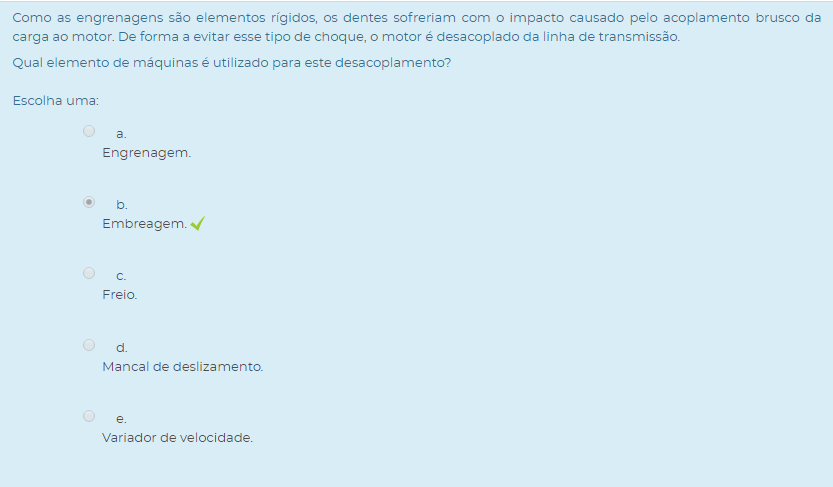

1) Como as engrenagens são elementos rígidos, os dentes sofreriam com o impacto causado pelo acoplamento brusco da carga ao motor. De forma a evitar esse tipo de choque, o motor é desacoplado da linha de transmissão.

Qual elemento de máquinas é utilizado para este desacoplamento?
Escolha uma:

2) Em um sistema de transmissão, é utilizado um elemento muito importante para o correto funcionamento de todo o sistema, tal elemento é a embreagem.

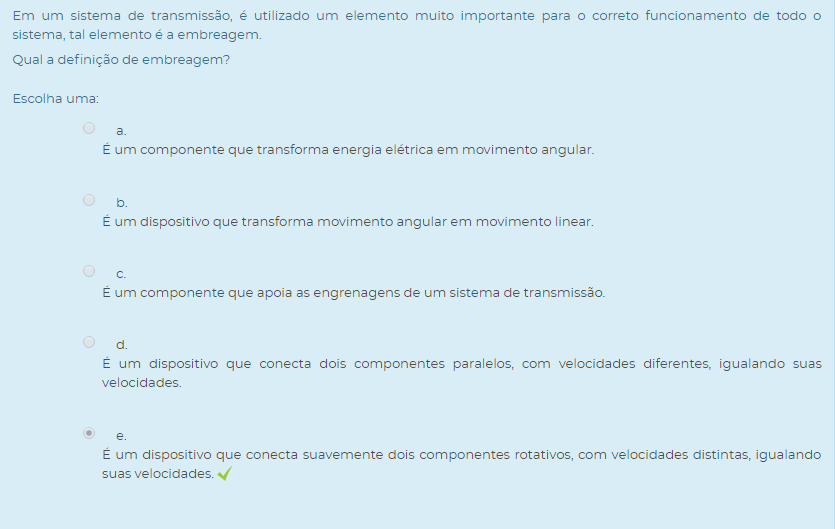

Qual a definição de embreagem?
Escolha uma:

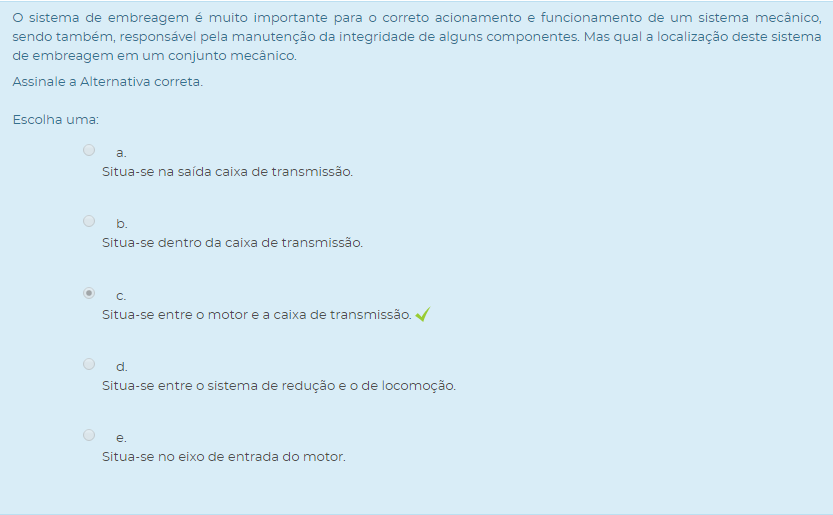

3) O sistema de embreagem é muito importante para o correto acionamento e funcionamento de um sistema mecânico, sendo também, responsável pela manutenção da integridade de alguns componentes. Mas qual a localização deste sistema de embreagem em um conjunto mecânico.

Assinale a Alternativa correta.
Escolha uma:

 PROJETO DE MÁQUINAS U4 - SEÇÃO 3 U4 S3 - ATIVIDADE DE APRENDIZAGEM

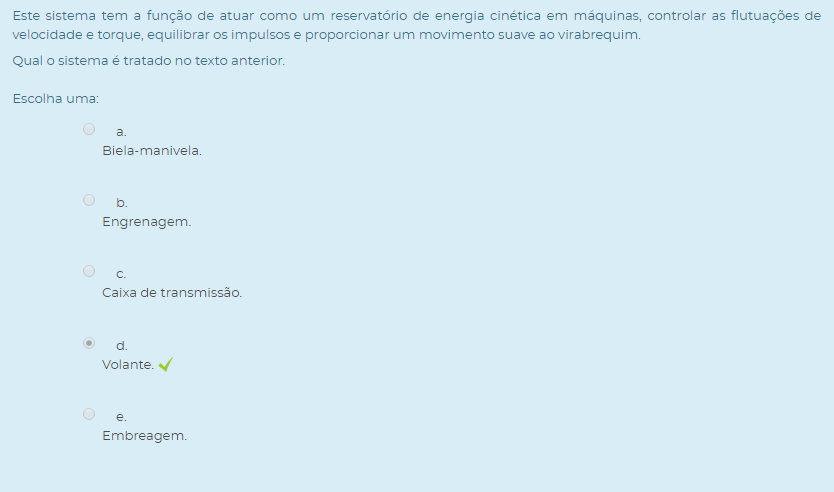

1) Este sistema tem a função de atuar como um reservatório de energia cinética em máquinas, controlar as flutuações de velocidade e torque, equilibrar os impulsos e proporcionar um movimento suave ao virabrequim.

Qual o sistema é tratado no texto anterior.
Escolha uma:

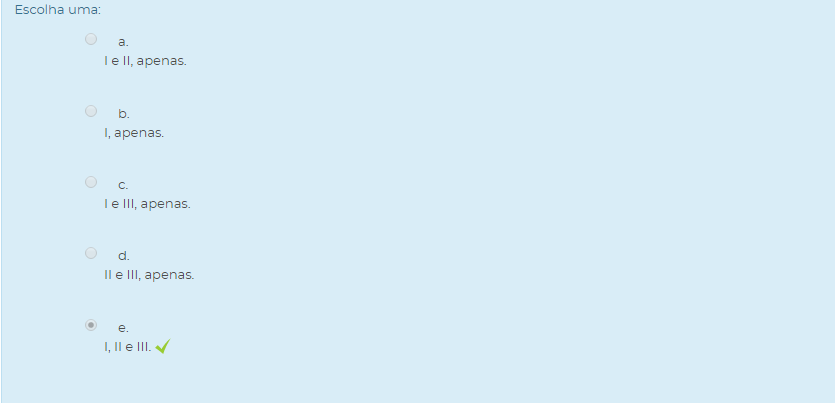

2) Os volantes são amplamente utilizados em projetos que requeiram certo armazenamento de energia, porém, ele também proporciona outras vantagens. Analise as afirmativas a seguir.

I - Tensões reduzidas em eixos, acoplamentos e demais componentes do sistema.

II - Redução da amplitude de flutuação da velocidade.

III - Redução do pico do torque motriz necessário.

É correto o que se afirma em
Escolha uma:

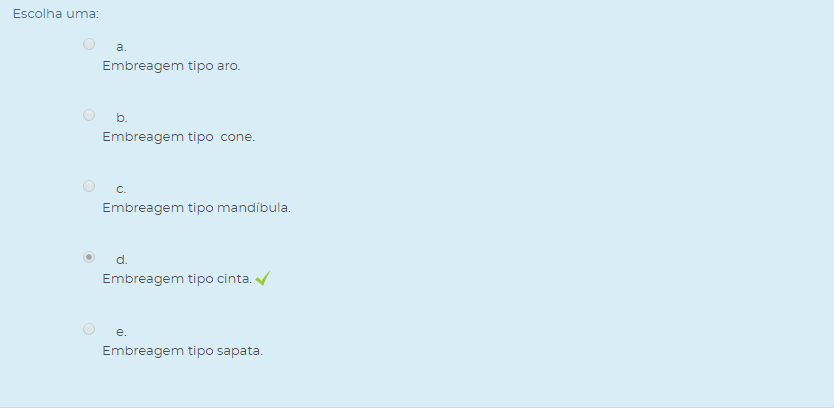

3) O sistema de embreagem é muito importante para o correto acionamento e funcionamento de um sistema mecânico, sendo também, responsável pela manutenção da integridade de alguns componentes. A imagem a seguir representa um dos vários sistemas de embreagem.

Assinale a alternativa que corresponde à correta denominação do sistema de embreagem demonstrado na figura anterior.
Escolha uma:

 PROJETO DE MÁQUINAS U4 - SEÇÃO 3 U4 - AVALIAÇÃO DA UNIDADE

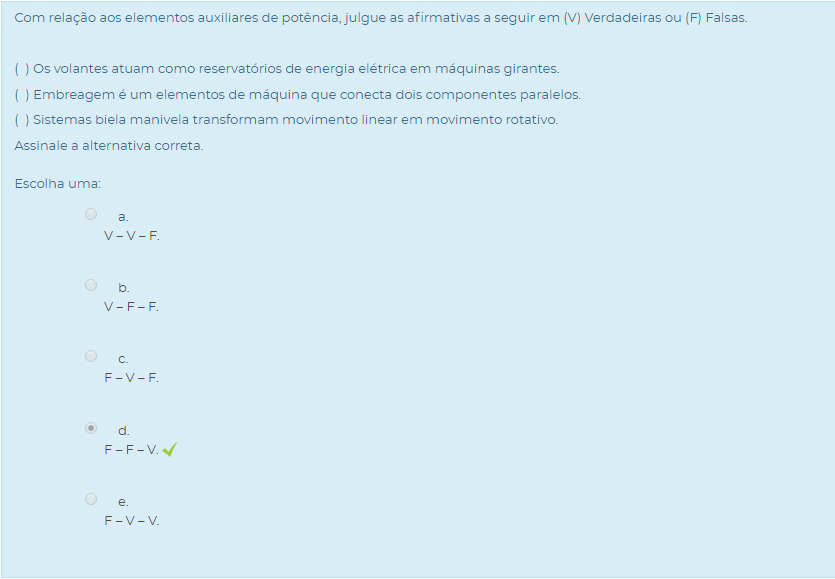

1) Com relação aos elementos auxiliares de potência, julgue as afirmativas a seguir em (V) Verdadeiras ou (F) Falsas.

( ) Os volantes atuam como reservatórios de energia elétrica em máquinas girantes.

( ) Embreagem é um elementos de máquina que conecta dois componentes paralelos.

( ) Sistemas biela manivela transformam movimento linear em movimento rotativo.

Assinale a alternativa correta.
Escolha uma:

2) As engrenagens são normalmente classificadas pela sua forma construtiva, e essa, por sua vez, define diferentes aplicações. Existem engrenagens cilíndricas, helicoidais, cônicas e tipo parafuso sem-fim.

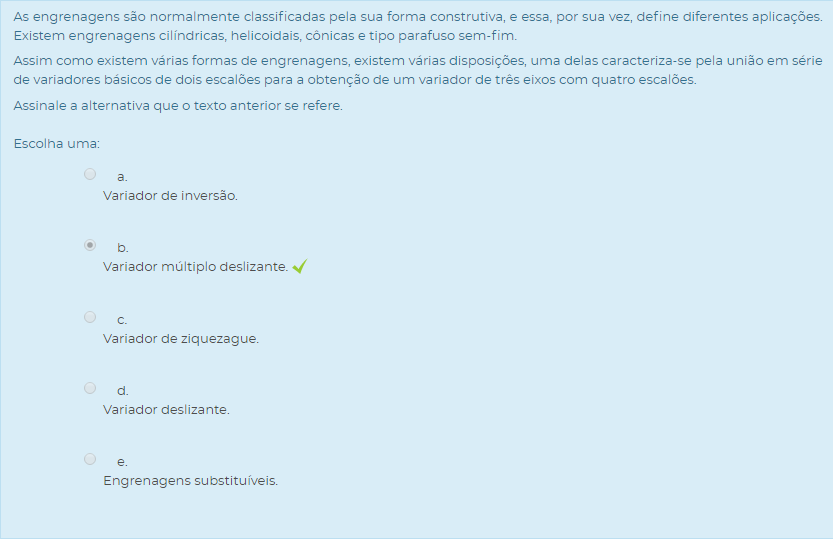

Assim como existem várias formas de engrenagens, existem várias disposições, uma delas caracteriza-se pela união em série de variadores básicos de dois escalões para a obtenção de um variador de três eixos com quatro escalões.

Assinale a alternativa que o texto anterior se refere.
Escolha uma:

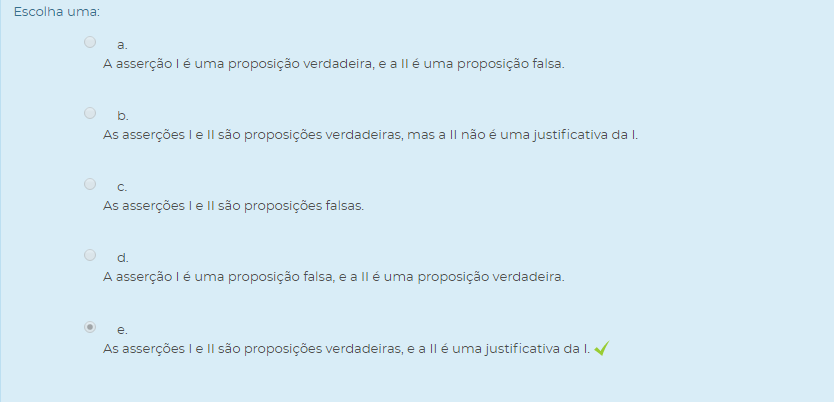

3) As falhas nos volantes não são desejadas. Analise as asserções a seguir e a relação proposta entre elas.

I - Os volantes são considerados dispositivos de armazenamento de energia.

PORQUE
II - Eles absorvem e armazenam energia cinética quando acelerados e retornam energia ao sistema quando necessário.

A respeito dessas asserções, assinale a alternativa correta.
Escolha uma:

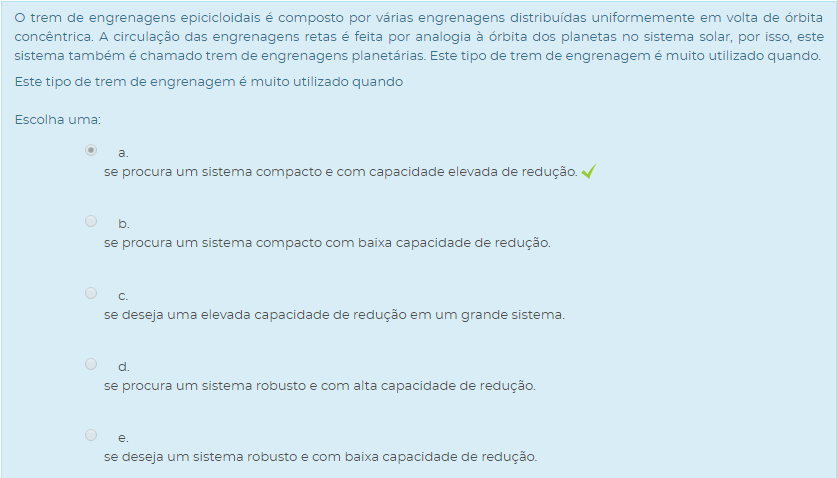

4) O trem de engrenagens epicicloidais é composto por várias engrenagens distribuídas uniformemente em volta de órbita concêntrica. A circulação das engrenagens retas é feita por analogia à órbita dos planetas no sistema solar, por isso, este sistema também é chamado trem de engrenagens planetárias. Este tipo de trem de engrenagem é muito utilizado quando.

Este tipo de trem de engrenagem é muito utilizado quando
Escolha uma:

5) Os elementos auxiliares de potência são as embreagens, manivelas e eixos de manivelas, volantes e rotores de alta velocidade.

Analise as asserções a seguir e a relação proposta entre elas.

I – Com a adoção de embreagens no sistema, se consegue proteger vários componentes do sistema contra choques, vibrações e alterações de velocidades.

PORQUE
II – As transições e variações de velocidades ficam mais acentuadas.

A respeito dessas asserções, assinale a alternativa correta.
Escolha uma:
