PROJETO DE MÁQUINAS U3

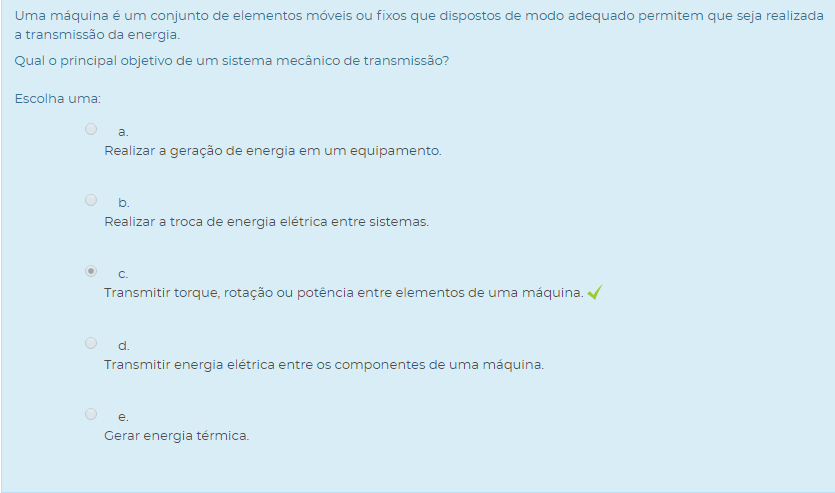

1) Uma máquina é um conjunto de elementos móveis ou fixos que dispostos de modo adequado permitem que seja realizada a transmissão da energia.

Qual o principal objetivo de um sistema mecânico de transmissão?
Escolha uma:

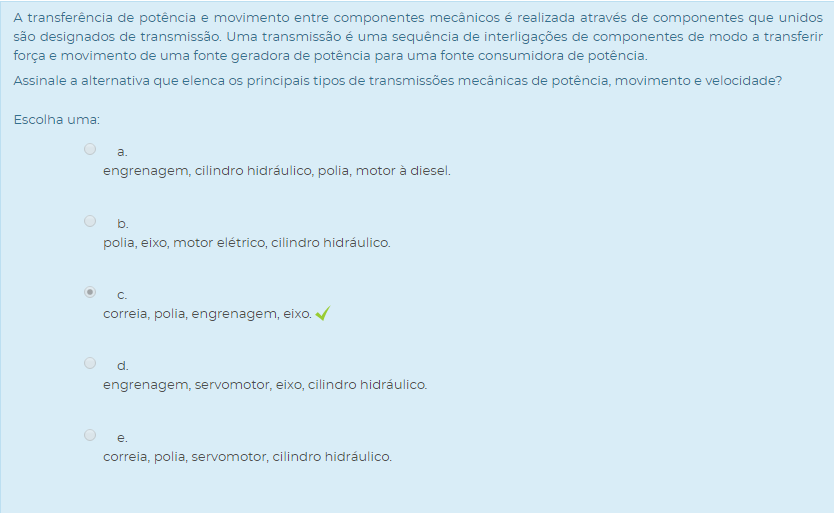

2) A transferência de potência e movimento entre componentes mecânicos é realizada através de componentes que unidos são designados de transmissão. Uma transmissão é uma sequência de interligações de componentes de modo a transferir força e movimento de uma fonte geradora de potência para uma fonte consumidora de potência.

Assinale a alternativa que elenca os principais tipos de transmissões mecânicas de potência, movimento e velocidade?
Escolha uma:

3) O uso de correias e polias permite a transmissão de potência entre dois eixos relativamente distantes um do outro, sendo, sua transmissão dada pelo atrito existente entre a correia e a polia.

Analise as asserções a seguir e a relação proposta entre elas.

I - As correias são elementos muito utilizados na transmissão de potência.

PORQUE

II - Possuem a característica de transmitir elevado torque e pequena quantidade de energia com custos relativamente baixos.

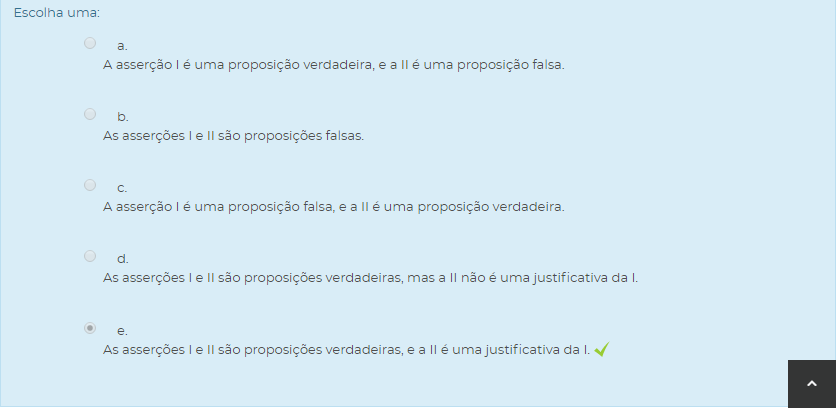

A respeito dessas asserções, assinale a alternativa correta.

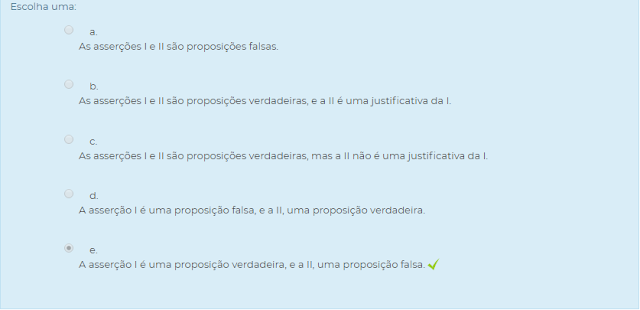

Escolha uma:

PROJETO DE MÁQUINAS U3 - SEÇÃO 1 U3 S1 - ATIVIDADE DE APRENDIZAGEM
1) Um engenheiro necessita descobrir a relação de redução de um redutor. Sabe-se que o motor elétrico disponibiliza uma rotação de 2500 RPM no eixo de entrada do redutor e que a rotação no eixo de saída do redutor é de 500 RPM.

Assinale a alternativa que corresponde ao verdadeiro valor da relação de redução do redutor.
Escolha uma:

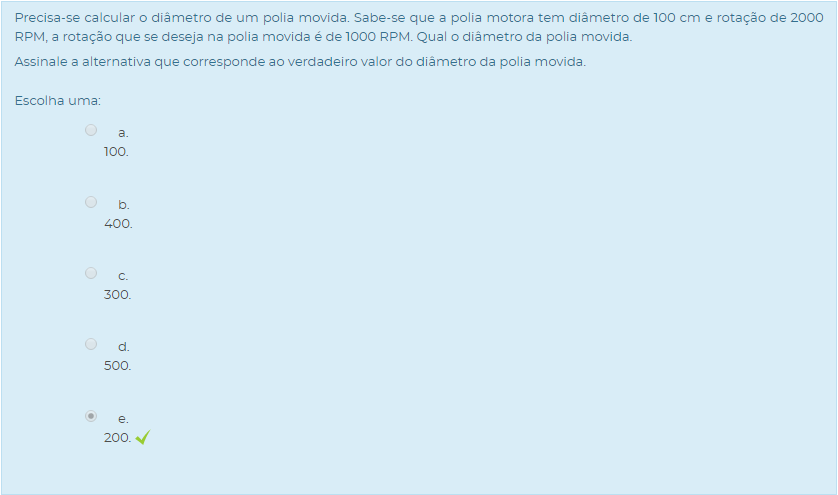

2) Precisa-se calcular o diâmetro de um polia movida. Sabe-se que a polia motora tem diâmetro de 100 cm e rotação de 2000 RPM, a rotação que se deseja na polia movida é de 1000 RPM. Qual o diâmetro da polia movida.

Assinale a alternativa que corresponde ao verdadeiro valor do diâmetro da polia movida.
Escolha uma:

3) Determine a relação de engrenamento das engrenagens da figura seguinte.

Sabe-se que a engrenagem motora A tem diâmetro de 35 cm e rotação de 200 RPM, enquanto a engrenagem movida B tem rotação de 100 RPM.

Assinale a alternativa que corresponde ao verdadeiro valor da relação de engrenamento entre as engrenagens.
Escolha uma:

 PROJETO DE MÁQUINAS U3 - SEÇÃO 2 U3 S2 - ATIVIDADE DIAGNÓSTICA



1) Um dos elementos de ligação são os acoplamentos. Pode-se definir acoplamento como um elemento mecânico utilizado para transmitir movimento de rotação entre duas árvores ou eixos-árvores (NORTON, 2013).

NORTON, Robert L. Projeto de máquinas. bookman editora, 2013.

Quanto a sua classificação, os acoplamentos podem ser divididos em três grupos. Analise os tipos a seguir.

I – Fixos.

II – Elásticos.

III – Plásticos.

IV – Auxiliares.

V – Móveis.

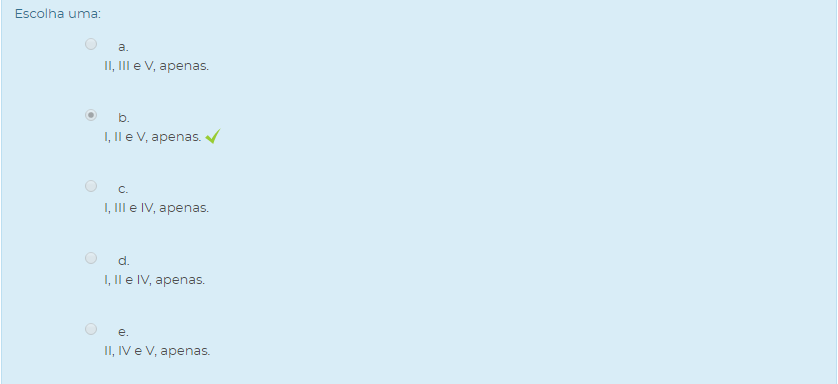

É correto o que se afirma em
Escolha uma:

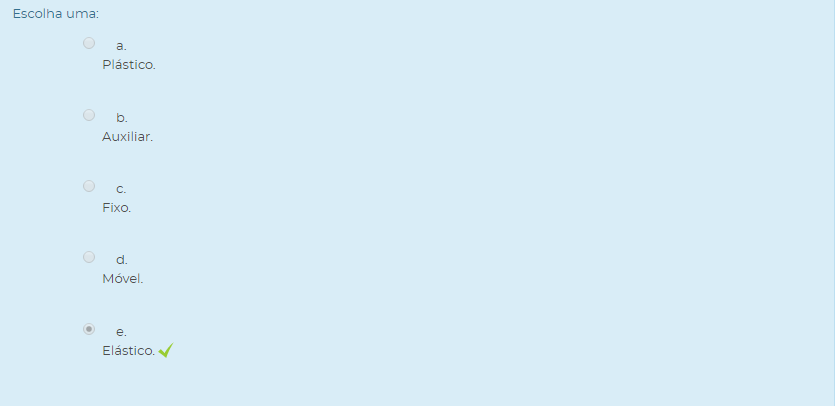

2) Estes acoplamentos tornam a transmissão do movimento mais suave e também permitem o funcionamento de conjuntos desalinhados paralela, angular e axialmente entre árvores.”

Assinale a alternativa que corresponde ao grupo de acoplamento caracterizado no texto anterior.
Escolha uma:

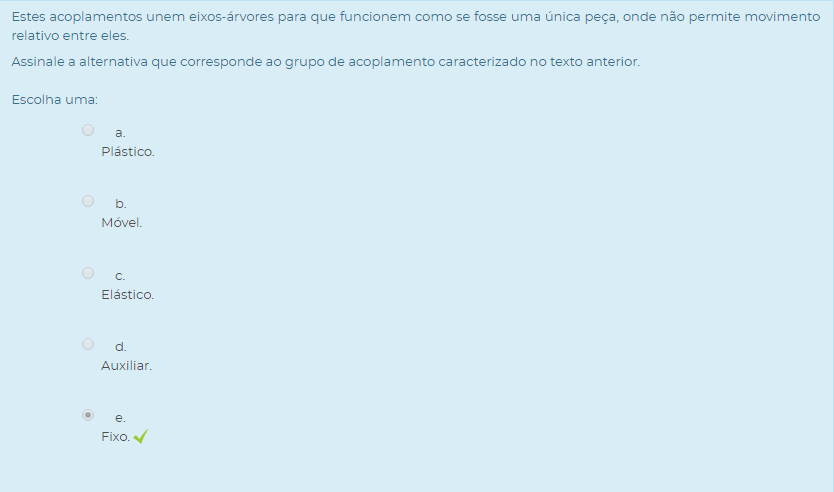

3) Estes acoplamentos unem eixos-árvores para que funcionem como se fosse uma única peça, onde não permite movimento relativo entre eles.

Assinale a alternativa que corresponde ao grupo de acoplamento caracterizado no texto anterior.
Escolha uma:

 PROJETO DE MÁQUINAS U3 - SEÇÃO 2 U3 S2 - ATIVIDADE DE APRENDIZAGEM

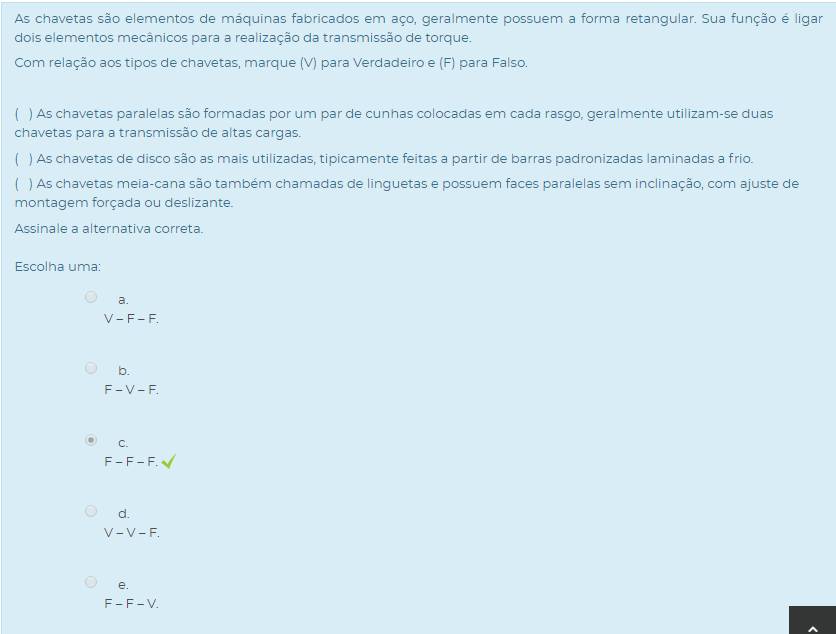

1) As chavetas são elementos de máquinas fabricados em aço, geralmente possuem a forma retangular. Sua função é ligar dois elementos mecânicos para a realização da transmissão de torque.

Com relação aos tipos de chavetas, marque (V) para Verdadeiro e (F) para Falso.

( ) As chavetas paralelas são formadas por um par de cunhas colocadas em cada rasgo, geralmente utilizam-se duas chavetas para a transmissão de altas cargas.

( ) As chavetas de disco são as mais utilizadas, tipicamente feitas a partir de barras padronizadas laminadas a frio.

( ) As chavetas meia-cana são também chamadas de linguetas e possuem faces paralelas sem inclinação, com ajuste de montagem forçada ou deslizante.

Assinale a alternativa correta.
Escolha uma:

2) No projeto das chavetas há poucas variáveis a serem dimensionadas.

Complete as lacunas a seguir.

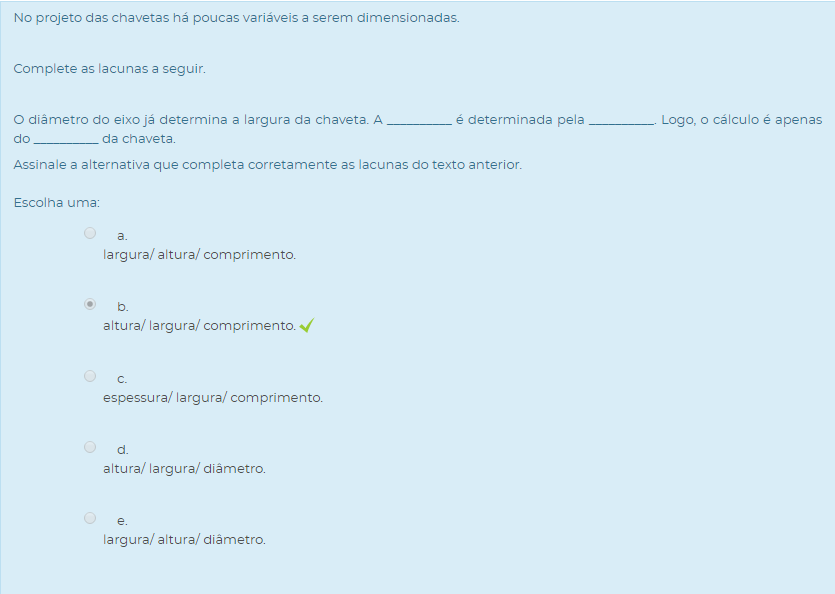

O diâmetro do eixo já determina a largura da chaveta. A __________ é determinada pela __________. Logo, o cálculo é apenas do __________ da chaveta.

Assinale a alternativa que completa corretamente as lacunas do texto anterior.
Escolha uma:

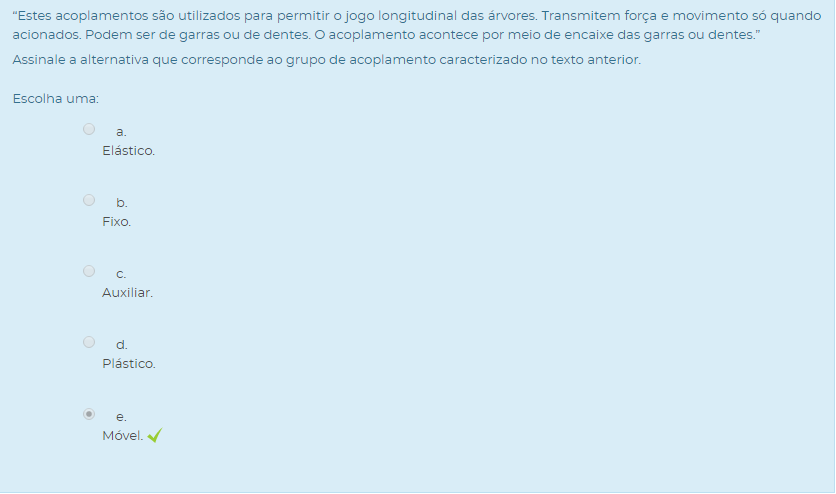

3) “Estes acoplamentos são utilizados para permitir o jogo longitudinal das árvores. Transmitem força e movimento só quando acionados. Podem ser de garras ou de dentes. O acoplamento acontece por meio de encaixe das garras ou dentes.”

Assinale a alternativa que corresponde ao grupo de acoplamento caracterizado no texto anterior.
Escolha uma:

 PROJETO DE MÁQUINAS U3 - SEÇÃO 3 U3 S3 - ATIVIDADE DIAGNÓSTICA

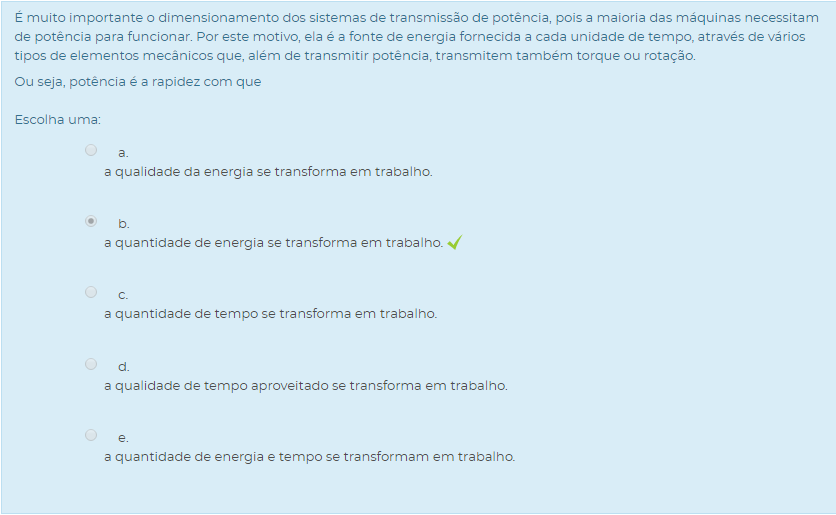

1) É muito importante o dimensionamento dos sistemas de transmissão de potência, pois a maioria das máquinas necessitam de potência para funcionar. Por este motivo, ela é a fonte de energia fornecida a cada unidade de tempo, através de vários tipos de elementos mecânicos que, além de transmitir potência, transmitem também torque ou rotação.

Ou seja, potência é a rapidez com que
Escolha uma:

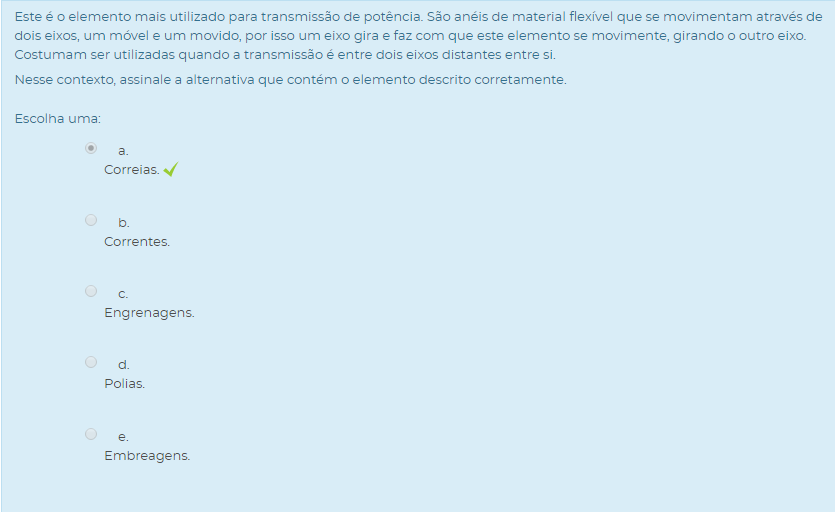

2) Este é o elemento mais utilizado para transmissão de potência. São anéis de material flexível que se movimentam através de dois eixos, um móvel e um movido, por isso um eixo gira e faz com que este elemento se movimente, girando o outro eixo. Costumam ser utilizadas quando a transmissão é entre dois eixos distantes entre si.

Nesse contexto, assinale a alternativa que contém o elemento descrito corretamente.
Escolha uma:

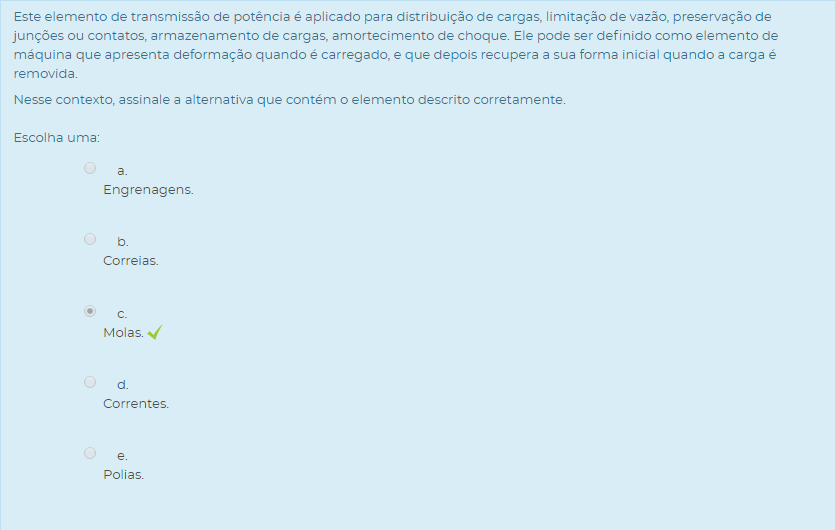

3) Este elemento de transmissão de potência é aplicado para distribuição de cargas, limitação de vazão, preservação de junções ou contatos, armazenamento de cargas, amortecimento de choque. Ele pode ser definido como elemento de máquina que apresenta deformação quando é carregado, e que depois recupera a sua forma inicial quando a carga é removida.

Nesse contexto, assinale a alternativa que contém o elemento descrito corretamente.
Escolha uma:

 PROJETO DE MÁQUINAS U3 - SEÇÃO 3 U3 S3 - ATIVIDADE DE APRENDIZAGEM

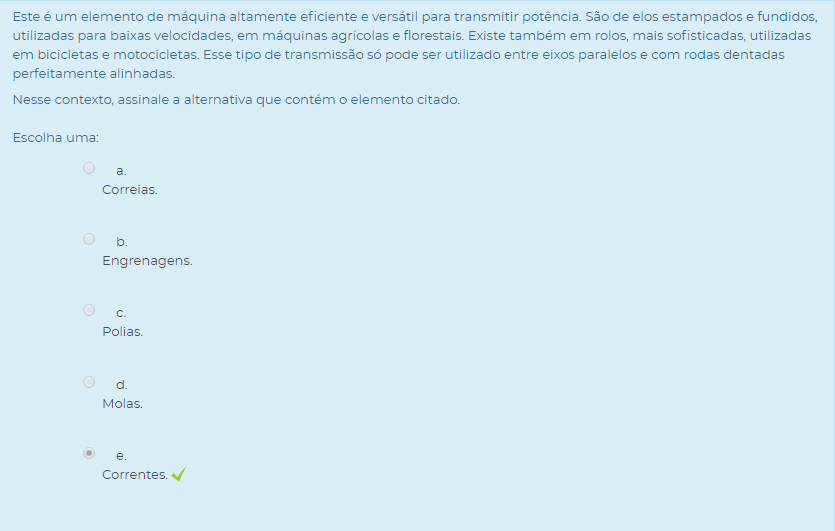

1) Este é um elemento de máquina altamente eficiente e versátil para transmitir potência. São de elos estampados e fundidos, utilizadas para baixas velocidades, em máquinas agrícolas e florestais. Existe também em rolos, mais sofisticadas, utilizadas em bicicletas e motocicletas. Esse tipo de transmissão só pode ser utilizado entre eixos paralelos e com rodas dentadas perfeitamente alinhadas.

Nesse contexto, assinale a alternativa que contém o elemento citado.
Escolha uma:

2) As molas helicoidais são as mais usadas na engenharia mecânica. Normalmente são feitas com arames de aços, podendo ter seções retangulares, circulares ou quadradas, além de formatos cilíndrico, cônico ou bicônico.



Analise a tabela a seguir e relacione as três colunas.



Mola helicoidal

Características

Aplicações

I. De compressão

A. Enrolamento fechado, mas com tração desprezível

1. Camas elásticas, grampeadores, relógios, máquinas industriais

II. De tração

B. Funcionamento simples, ao receber uma força o comprimento diminui; ao cessar a força, volta ao repouso

2. Prendedores de roupa, impressoras, eletrodomésticos, máquinas industriais

III. De torção

C. Possuem ganchos e não existe espaço entre as espiras. Em estado de repouso, o comprimento volta ao normal

3. Furador de papéis, camas, alicates, amortecedores, entre outras aplicações

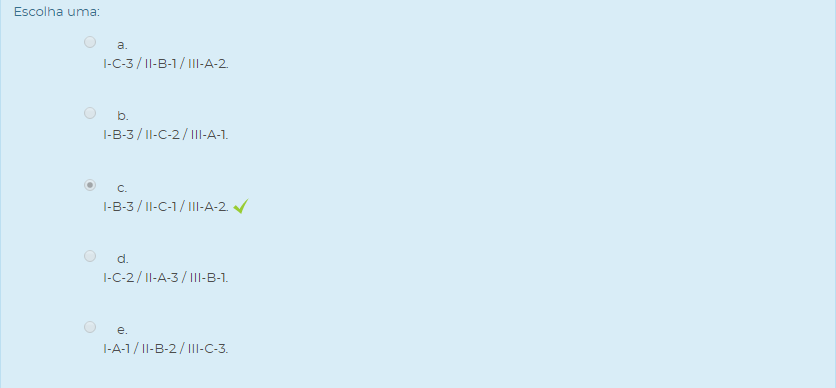

Assinale a alternativa que contém a associação correta entre as colunas:

Escolha uma:

3) As molas helicoidais são as mais usadas na engenharia mecânica. Normalmente são feitas com arames de aços, podendo ter seções retangulares, circulares ou quadradas, além de formatos cilíndrico, cônico ou bicônico.

Complete as lacunas a seguir.

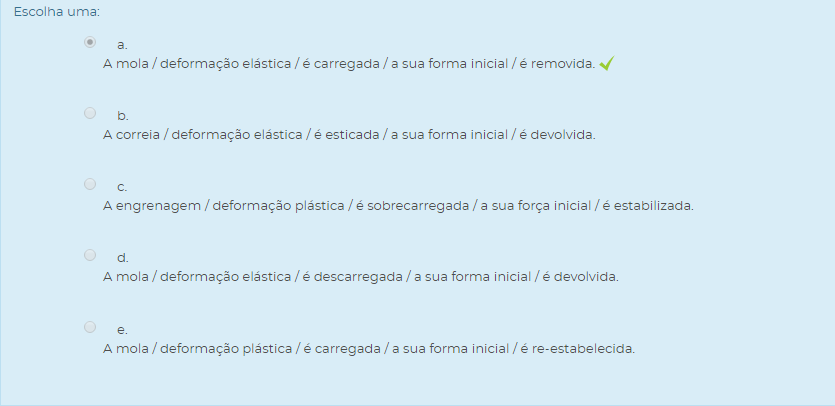

__________ pode ser definida como um elemento de máquina que apresenta __________ quando __________, e que depois recupera ___________ quando a carga ___________.

Assinale a alternativa que completa corretamente as lacunas:
Escolha uma:

 PROJETO DE MÁQUINAS U3 - SEÇÃO 3 U3 - AVALIAÇÃO DA UNIDADE



1) A corrente é um elemento de máquina altamente eficiente e versátil para transmitir potência. São de elos estampados e fundidos, utilizadas para baixas velocidades, em máquinas agrícolas e florestais. Existe também em rolos, mais sofisticadas, utilizadas em bicicletas e motocicletas. Esse tipo de transmissão só pode ser utilizado entre eixos paralelos e com rodas dentadas perfeitamente alinhadas.

Uma transmissão por meio de corrente entre um motor estacionário e um picador, possui torque de 20Nm. A rotação que este motor trabalha é de 1900rpm. O número de dentes da roda dentada motora é de 20 e da movida de 40. O rendimento estimado é de 98%. O passo da corrente e das rodas dentadas é de 12,7mm. A distância entre os eixos é de 1m.

Baseado no sistema de transmissão por corrente apresentado, assinale a alternativa que contém a potência correta no eixo do picador.
Escolha uma:

2) A ASME define uma chaveta como “uma parte de maquinaria desmontável que quando colocada em assentos, representa um meio positivo de transmitir torque entre o eixo e o cubo”.

Analise as asserções a seguir e a relação proposta entre elas.

I - No projeto de uma chaveta deve-se assegurar que o torque de operação seja transmitido sem falhas, para isso projeta-se as chavetas para que elas não rompam.

PORQUE

II – Um rompimento causará a parada total do sistema mecânico.

A respeito dessas asserções, assinale a alternativa correta.

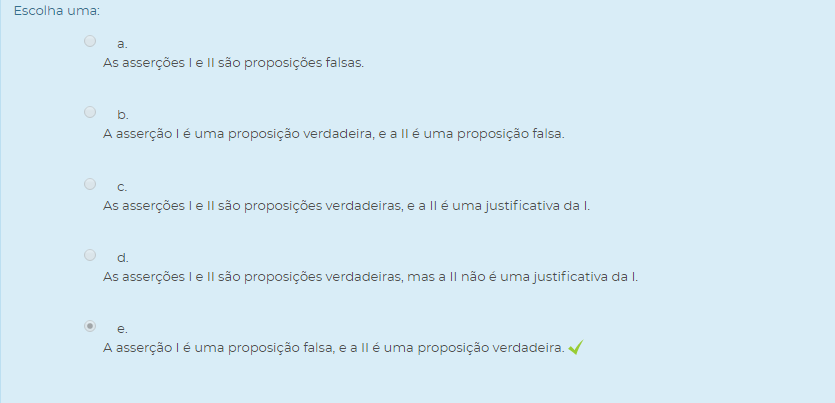

Escolha uma:

3) Estrias é um conjunto de várias chavetas que se encaixam em um cubo que também é ranhurado. Elas são utilizadas quando se necessita transmitir mais torque do que a chaveta suporta.

Analise as asserções a seguir e a relação proposta entre elas.

I - As estrias são manufaturadas no próprio eixo naturalmente, sem necessidade de rasgos para encaixes como ocorre nas chavetas. Isso é bom.

PORQUE

II - Os rasgos reduzem a capacidade do eixo de transmitir potência.

A respeito dessas asserções, assinale a alternativa correta.
Escolha uma:

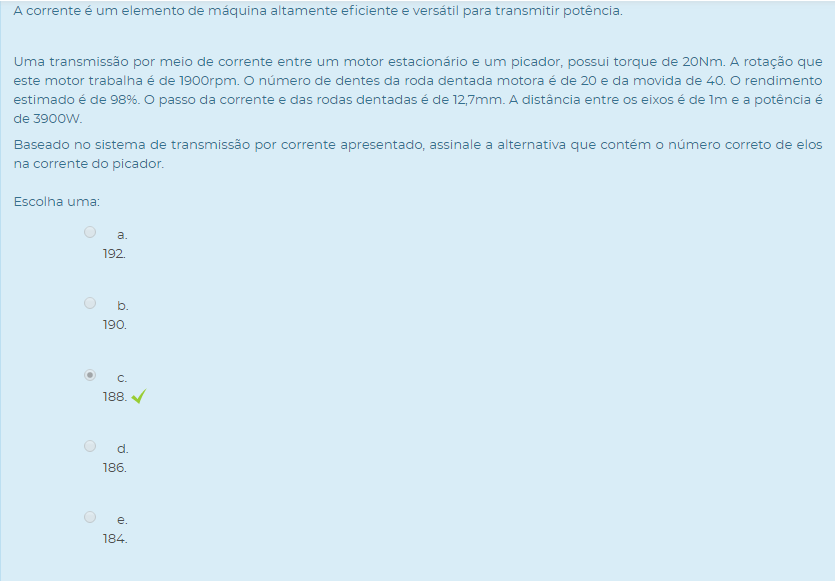

4) A corrente é um elemento de máquina altamente eficiente e versátil para transmitir potência.

Uma transmissão por meio de corrente entre um motor estacionário e um picador, possui torque de 20Nm. A rotação que este motor trabalha é de 1900rpm. O número de dentes da roda dentada motora é de 20 e da movida de 40. O rendimento estimado é de 98%. O passo da corrente e das rodas dentadas é de 12,7mm. A distância entre os eixos é de 1m e a potência é de 3900W.

Baseado no sistema de transmissão por corrente apresentado, assinale a alternativa que contém o número correto de elos na corrente do picador.
Escolha uma:

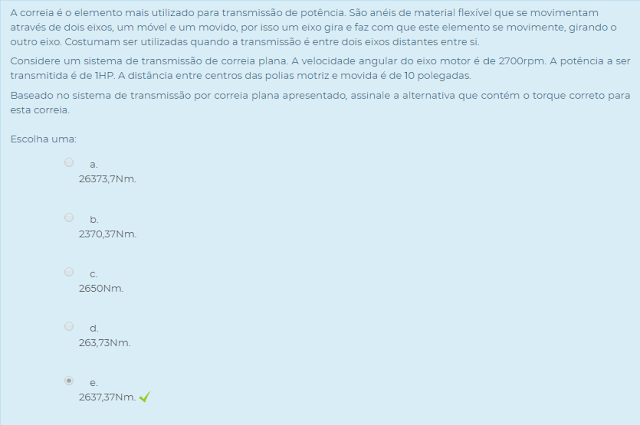

5) A correia é o elemento mais utilizado para transmissão de potência. São anéis de material flexível que se movimentam através de dois eixos, um móvel e um movido, por isso um eixo gira e faz com que este elemento se movimente, girando o outro eixo. Costumam ser utilizadas quando a transmissão é entre dois eixos distantes entre si.

Considere um sistema de transmissão de correia plana. A velocidade angular do eixo motor é de 2700rpm. A potência a ser transmitida é de 1HP. A distância entre centros das polias motriz e movida é de 10 polegadas.

Baseado no sistema de transmissão por correia plana apresentado, assinale a alternativa que contém o torque correto para esta correia.
Escolha uma:
