PROJETO DE MÁQUINAS U2

PROJETO DE MÁQUINAS U2 - SEÇÃO 1 U2 S1 - ATIVIDADE DIAGNÓSTICA

1) As falhas nos componentes ocorrem devido ao grande esforço que estes componentes estão expostos. Estes esforços, ao ultrapassarem o limite de resistência do material do qual é confeccionado este componente, gera o seu colapso. Este colapso tem seu inicio através de uma pequena trinca que cresce até que o componente rompa por completo. Ao se estudar a fundo a trinca, percebeu-se que existem três estágios na falha por fadiga.

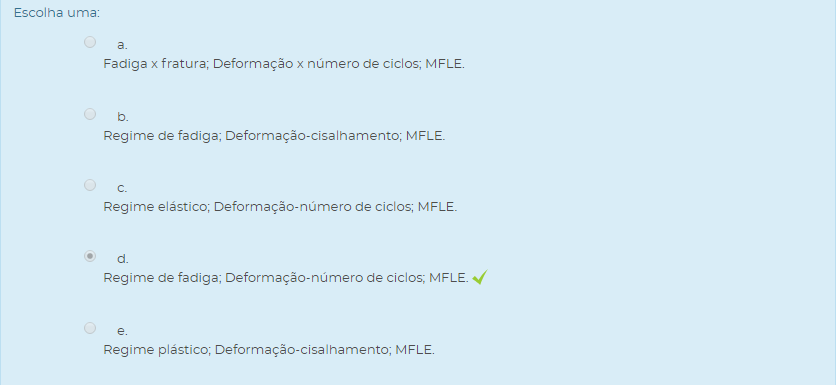

Os três estágios na falha por fadiga são
Escolha uma:

2) A maioria dos componentes mecânicos está submetida a carregamentos cíclicos que estão sujeitos a falha por fadiga. O modo de falha deve ser estudado em todos os projetos afim de eliminar uma interrupção do funcionamento pela quebra do equipamento, além de gerar confiabilidade e segurança ao equipamento. Para o sucesso do projeto, o engenheiro deve conhecer os modelos de falhas por fadiga.

Assinale a alternativa que elenca os três modelos de falhas por fadiga.
Escolha uma:

3) Os componentes mecânicos de um equipamento ou estrutura estão suscetíveis a uma série de esforços, que podem ser cortantes, cisalhantes, torcionais, entre outros.

Estes esforços aliados a alguns fatores, dentre eles a concentração de tensões podem levar o componente ao colapso.

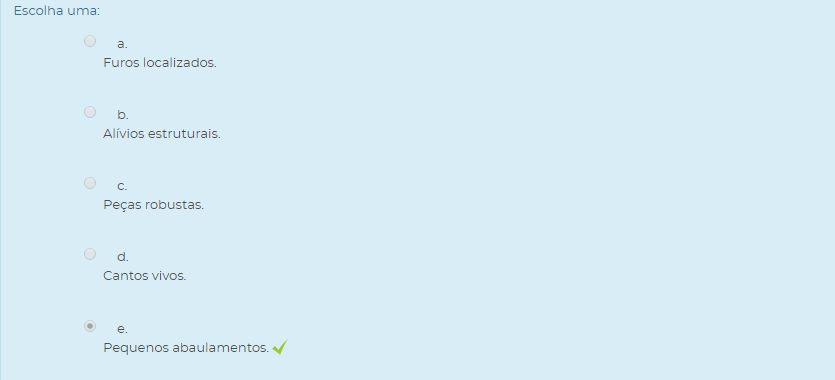

Para se evitar uma concentração de tensões indesejada em um componente utiliza-se
Escolha uma:

PROJETO DE MÁQUINAS U2 - SEÇÃO 1 U2 S1 - ATIVIDADE DE APRENDIZAGEM

1) Os modos de falha têm sido estudados à muito tempo, sabe-se que a falha por fadiga é decorrente de cargas que variam com o tempo, sendo assim elas não são provenientes de cargas estáticas, o que dá importância ao estudo e conhecimento da falha por fadiga.

Com base nos conhecimentos sobre modo de falha, avalie as seguintes asserções e a relação proposta entre elas.

I. O modo de falha deve ser estudado em todos os projetos

PORQUE

II. Ele visa eliminar uma interrupção do funcionamento pela quebra do equipamento.

A respeito dessas asserções, assinale a alternativa correta.
Escolha uma:

2) A seleção correta das dimensões de um eixo, por exemplo, podem afetar o desempenho de um produto, por exemplo, em um carro de corrida, o quanto mais leve ele for, mais velocidade ele poderá atingir e menos energia ele gastará nas frenagens.

Considerando que um eixo sofre uma solicitação de X KN, determine a equação que aponta o seu diâmetro D, onde: σ = Y MPa

Assinale a alternativa que contempla corretamente a equação determinada.
Escolha uma:

3) A seleção correta do material e das dimensões dos componentes utilizados em um equipamento são primordiais para o sucesso do projeto, principalmente em relação ao seu custo de projeto, onde, dimensões maiores podem significar custos maiores.

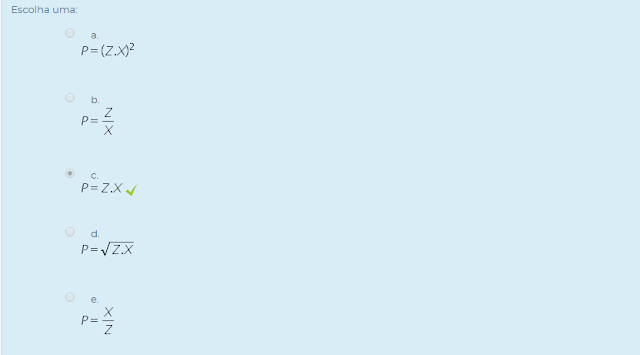

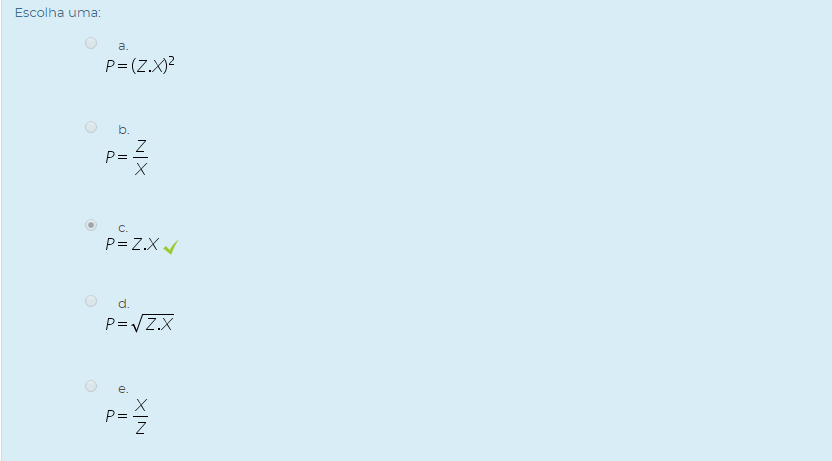

Considerando um eixo carregado com uma tensão de X MPa em uma área de Z m², elabore uma equação que contemple o valor da força que este eixo poderá suportar.

Assinale a alternativa que contempla corretamente a equação formulada.
Escolha uma:

PROJETO DE MÁQUINAS U2 - SEÇÃO 2 U2 S2 - ATIVIDADE DIAGNÓSTICA

1) Os atuadores pneumáticos são elementos mecânicos que, por meio de movimentos lineares ou rotativos.

Complete as lacunas a seguir.

Os atuadores pneumáticos transformam em energia ____________ a energia ____________ gerada pelo ar pressurizado e em expansão, produzindo trabalho.

Assinale a alternativa que completa corretamente as lacunas do texto anterior.
Escolha uma:

2) A Tensão de cisalhamento é um tipo de tensão gerado por forças aplicadas em sentidos iguais ou opostos, em direções semelhantes, mas com intensidades diferentes no material analisado. Um exemplo disso é a aplicação de forças paralelas, mas em sentidos opostos, ou a típica tensão que gera o corte em tesouras, conforme demonstra a figura seguinte.

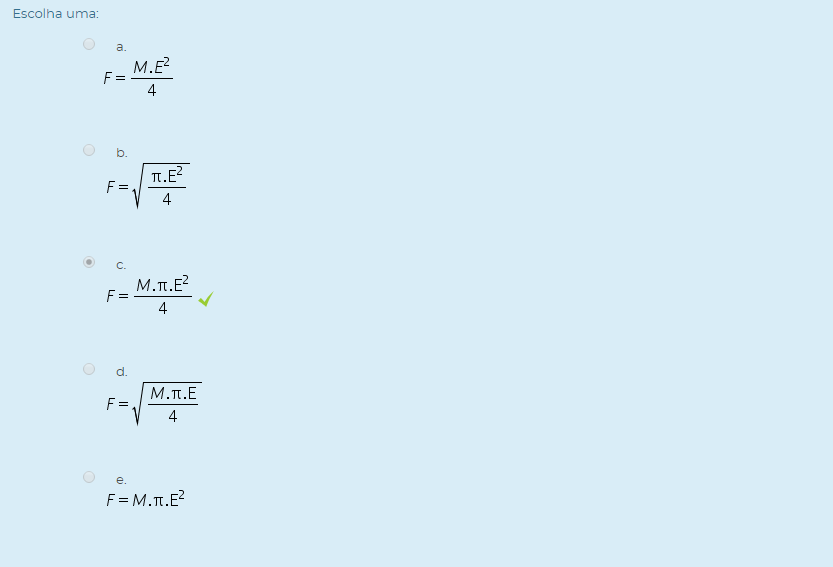

Consideremos que temos um parafuso de diâmetro D cm, sabemos que o material de que ele é produzido tem uma tensão de cisalhamento M kgf/cm².

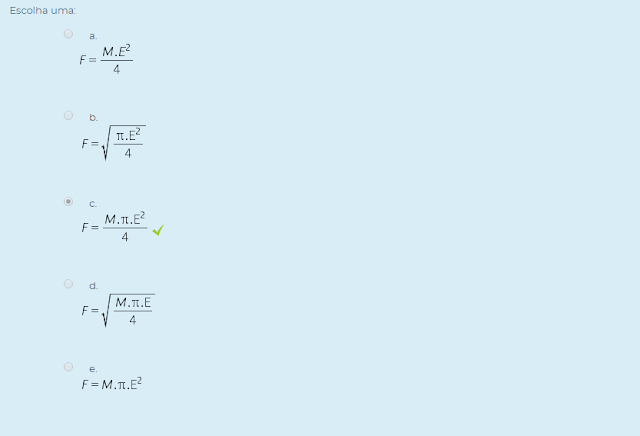

Assinale a alternativa que aponta a correta equação para se localizar a força necessária para que este parafuso sofra cisalhamento puro.
Escolha uma:

3) O conhecimento e bom entendimento do modo de atuação dos vários tipos de tensões são primordiais para um engenheiro, uma vez que a simples troca de um sinal pode acarretar um erro grave de cálculo.

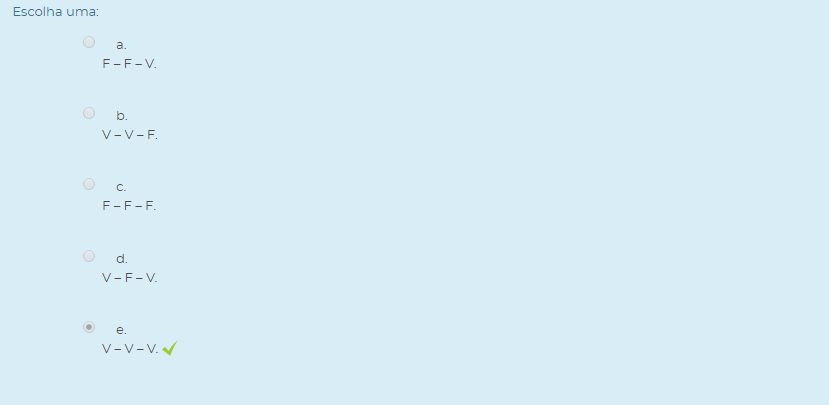

Analise as afirmações a seguir, julgue as afirmativas a seguir em (V) Verdadeiras ou (F) Falsas.

( ) Quando a tensão tende a encurtar a barra, ela é denominada de tração.

( ) A tensão é essencialmente uma força interna distribuída sobre a área superficial da barra.

( ) Quando a tensão tende a alongar o material, ela é denominada como compressão.

Assinale a alternativa que apresenta a sequência CORRETA.
Escolha uma:

PROJETO DE MÁQUINAS U2 - SEÇÃO 2 U2 S2 - ATIVIDADE DE APRENDIZAGEM

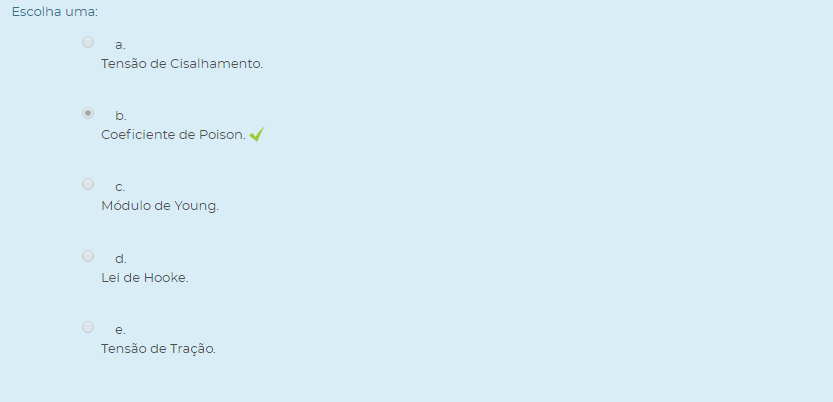

1) É a determinação da propriedade do material que quantifica a contração ou a expansão de uma seção transversal, ou seja, quando uma barra é axialmente alongada pela colocação de uma carga a área da seção transversal do material deve diminuir.

Assinale a alternativa que representa o índice descrito na afirmação anterior.
Escolha uma:

2) O dimensionamento correto de componentes de máquinas exige muita atenção para se evitar a falha do componente. Consideremos um parafuso fabricado em aço, com uma resistência a tensão de cisalhamento de Q kgf/cm², sabemos que a força que este componente deverá resistir é de Z kfg.

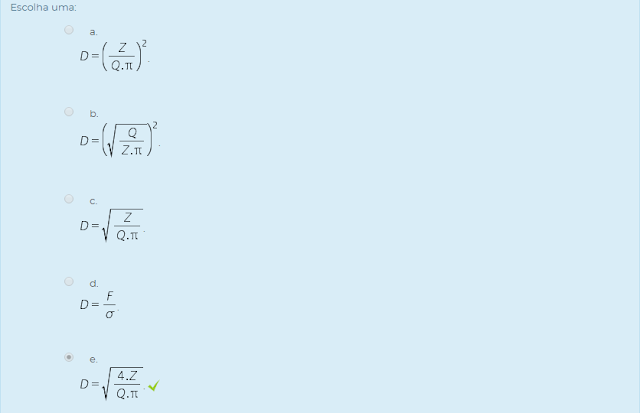

Assinale a alternativa que representa a equação que originará o diâmetro D deste parafuso.
Escolha uma:

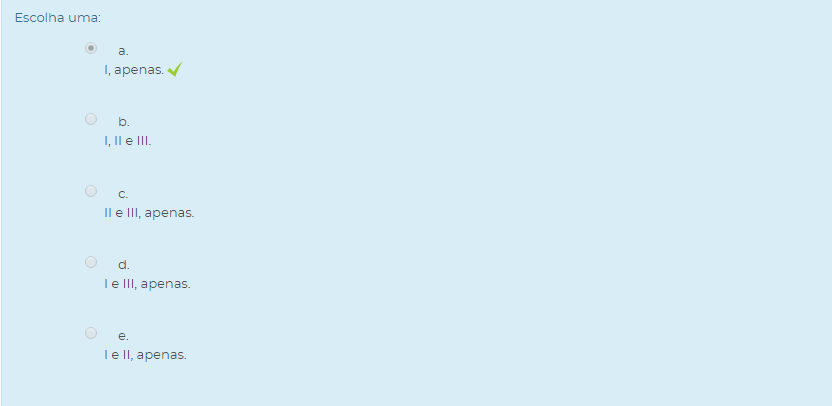

3) Vários são os coeficientes e módulos utilizados pelos engenheiros e projetistas para se basear no comportamento dos diversos materiais disponíveis. Um deles é o Módulo de Young. Analise as afirmativas a seguir.

I – Módulo de Young é uma medida de rigidez do material em sua região elástica.

II – O módulo de Young determina a propriedade que quantifica a contração ou expansão de uma seção transversal.

III – O módulo de Young é a razão entre a deformação transversal e longitudinal na direção do esforço da tração.

Considerando o contexto apresentado, assinale a alternativa correta.
Escolha uma:

PROJETO DE MÁQUINAS U2 - SEÇÃO 3 U2 S3 - ATIVIDADE DIAGNÓSTICA

1) O Método de Elementos Finitos trabalha através da divisão de um corpo em pequenos elementos que são conectados por nós, com isso o método consegue prever uma solução aproximada, calculando o quanto os nós se deslocaram devido à carga aplicada ao modelo. Quanto aos vários tipos de aplicação do MEF, julgue as afirmativas a seguir em (V) Verdadeiras ou (F) Falsas.

( ) Análise de impacto de veículos.

( ) Análise de escoamento de fluídos.

( ) Análise térmica.

Assinale a alternativa que apresenta a sequência CORRETA.
Escolha uma:

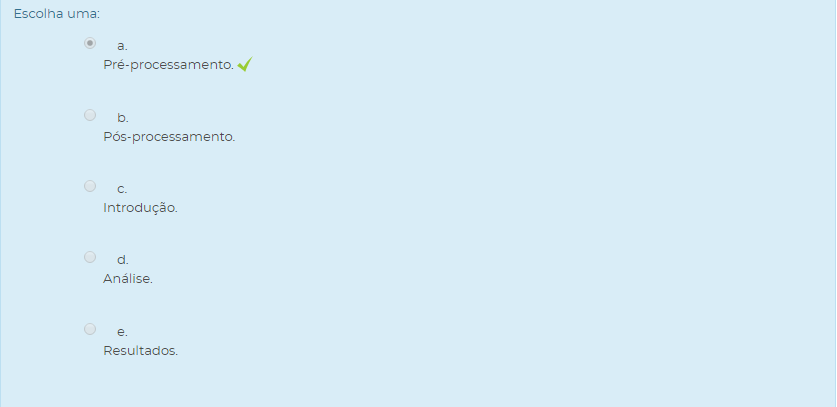

2) A manutenção da sequência correta do MEF garante todo o sucesso da operação. Uma destas etapas diz respeito à criação do modelo e à definição do modo de carregamento, as propriedades mecânicas ou físicas são elencadas ao material e as cargas devem ser posicionadas. Estas são características de uma das etapas do MEF.

Assinale a alternativa que elenca a etapa referente às características anteriores.
Escolha uma:

3) O MEF é muito utilizado para prever o comportamento estrutural, mecânico, térmico, elétrico e químico de sistemas, para esta previsão são necessárias algumas etapas.

Assinale a alternativa que elenca corretamente estas etapas.
Escolha uma:

PROJETO DE MÁQUINAS U2 - SEÇÃO 3 U2 S3 - ATIVIDADE DE APRENDIZAGEM

1) A prototipagem manual por um artesão experiente tem sido uma prática antiga por muitos séculos. A segunda fase da prototipagem começou por volta de meados da década de 1970, quando um protótipo macio modelado por curvas e superfícies 3D pôde ser enfatizado em ambiente virtual, simulado e testado com material exato e outras propriedades.

Analise as asserções a seguir e a relação proposta entre elas.

I - A prototipagem rápida é uma nova técnica de fabricação que permite a construção rápida de modelos provenientes da elaboração a partir de um software auxiliado por um computador.

PORQUE

II - É utilizada em uma pequena variedade de indústrias e fabricantes.

Com relação a estas afirmações, marque a alternativa correta.
Escolha uma:

2) A fabricação de modelos e protótipos manuais por um artesão experiente tem sido uma prática antiga por muitos séculos. A tecnologia nos proporcionou um avanço neste quesito.

Complete as lacunas a seguir.

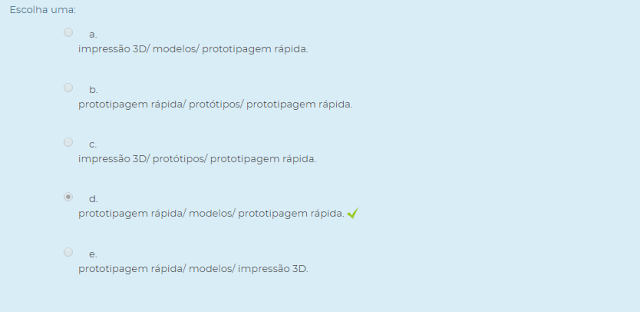

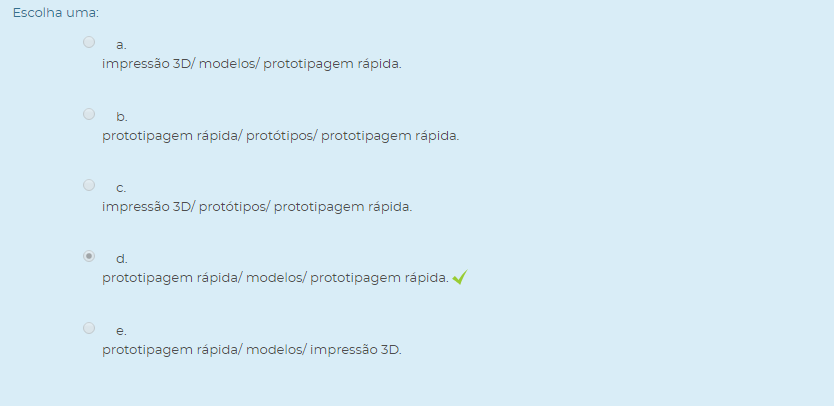

A ____________ é uma nova técnica de fabricação que permite a construção rápida de ____________ provenientes da elaboração a partir de um software auxiliado por computador, a ____________ é utilizada em uma ampla variedade de indústrias.

Assinale a alternativa que completa corretamente as lacunas do texto anterior.
Escolha uma:

3) “O sucesso de toda análise é predominantemente determinado neste estágio pela habilidade do usuário em determinar quais simplificações devem ser introduzidas no modelo em comparação com o projeto real...”. O texto acaba de descrever uma etapa do Método de Elementos Finitos.

Assinale a alternativa que aponta a etapa correta.
Escolha uma:

PROJETO DE MÁQUINAS U2 - SEÇÃO 3 U2 - AVALIAÇÃO DA UNIDADE

1) Muito se fala, na engenharia, em ponto crítico.

Complete as lacunas a seguir.

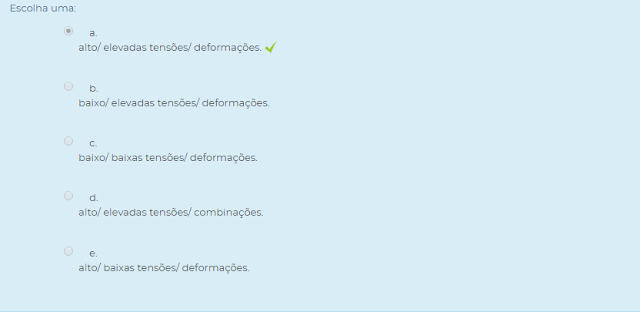

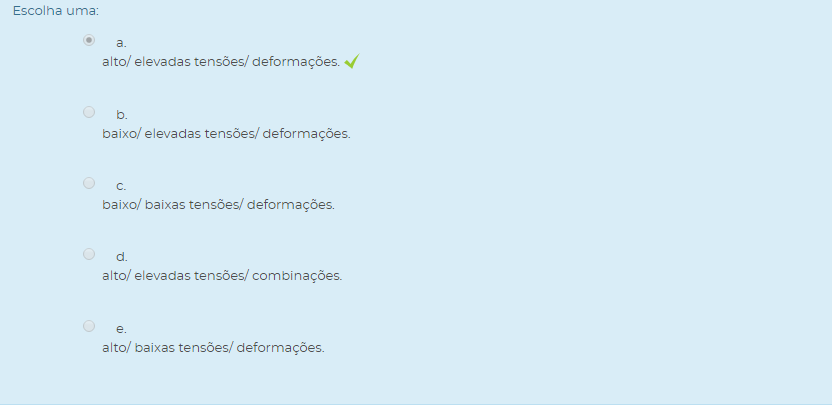

Um ponto crítico é um ponto dentro de um componente que apresenta um ____________ potencial para falha devido a ____________ ou ____________, baixa resistência ou uma combinação crítica destes fatores.

Assinale a alternativa que completa as lacunas corretamente.
Escolha uma:

2) Com o constante desenvolvimento da tecnologia, os engenheiros puderam lançar mão de uma série de recursos que há algum tempo atrás não era possível. Com estes recursos, toda a conceituação, elaboração e fabricação de um produto deixaram de ser demoradas e tornaram-se rápidas e com grande grau de confiabilidade.

Considerando alguns destes recursos, associe a coluna A de acordo com a coluna B.

COLUNA A	COLUNA B
1 - Modelo	I - Técnica que tem como finalidade resolver alguns problemas de engenharia, utilizando-se de equações.
2 - Elementos Finitos	II - Etapa importante para finalizar o design de um produto, antes do início da produção.
3 - Protótipo	III - Pode ser um padrão de algo a ser feito, um exemplo para imitação ou simulação.
4 - Prototipagem	IV - É um modelo original no qual algo é padronizado, pode ser definido como a primeira forma em escala natural e funcional.

Assinale a alternativa que contém a sequência CORRETA.

Escolha uma:

3) As molas são componentes mecânicos utilizados para o armazenamento de energia mecânica, geralmente produzida de aço temperado. Existem vários tipos, dentre eles as molas helicoidais, espirais, de torção, em feixes, entre outros.

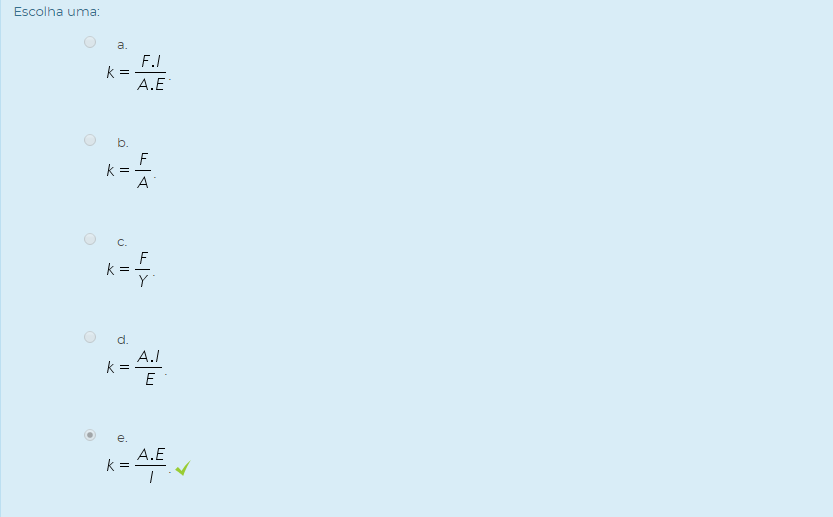

Assinale a alternativa que define corretamente a equação da constante de uma mola carregada axialmente.
Escolha uma:

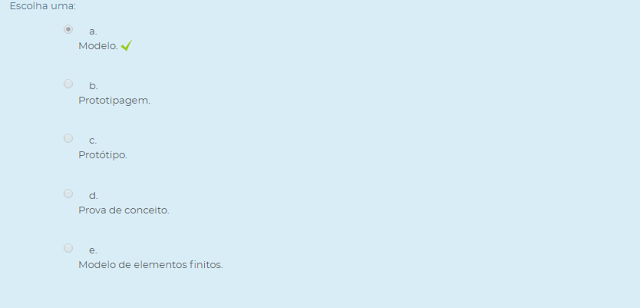

4) Engenheiros utilizam as chamadas provas de conceito para validar um projeto, um equipamento, uma configuração ou rejeitá-los. Estes são similares a trabalhos científicos, onde se determina hipóteses que serão testadas e validadas ou não.

Os engenheiros para demonstrar que um produto funcionará conforme foi projetado, de modo que são testados em seus ambientes operacionais reais utilizam uma ferramenta.

Assinale a alternativa que representa esta ferramenta.
Escolha uma:

5) A facilidade e enorme gama de métodos de modelagem e prototipagem têm sido utilizadas para desenvolver a criatividade, funcionalidade e aparência dos produtos atuais.

É intencionalmente testados em ambientes controlados que permitam ao seu construtor entender o comportamento ou fenômeno em particular que está sendo modelado.

Assinale a alternativa que corresponde ao conceito apresentado.
Escolha uma:
