Metrologia e Controle Geométrico UNIDADE 4

Metrologia e Controle Geométrico /UNIDADE DE ENSINO 4 /U4S1 - Atividade Diagnóstica



1 Considere o instrumento apresentado na figura abaixo.

Figura: Indicação do paquímetro

Fonte: Fonte: Lira, F. A. de. Metrologia dimensional: técnicas de medição e instrumento para controle e fabricação industrial. 1. ed. São Paulo: Érica, 2015a, p. 55.

Assinale a alternativa que apresenta corretamente o número de divisões do nônio e a resolução do paquímetro, respectivamente.

Escolha uma:

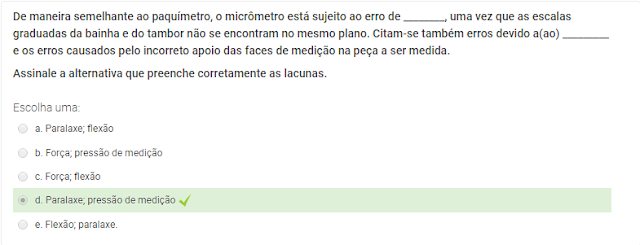

2 De maneira semelhante ao paquímetro, o micrômetro está sujeito ao erro de ________, uma vez que as escalas graduadas da bainha e do tambor não se encontram no mesmo plano. Citam-se também erros devido a(ao) _________ e os erros causados pelo incorreto apoio das faces de medição na peça a ser medida.

Assinale a alternativa que preenche corretamente as lacunas.

Escolha uma:

3 Considere o instrumento apresentado na figura abaixo, com resolução de 0,01 mm, e analise sua indicação
Figura: Indicação do micrômetro

Fonte: Lira, F. A. de. Metrologia dimensional: técnicas de medição e instrumento para controle e fabricação industrial. 1. ed. São Paulo: Érica, 2015a, p. 71.

Assinale a alternativa que apresenta corretamente a indicação do micrômetro

Escolha uma:

 Metrologia e Controle Geométrico /UNIDADE DE ENSINO 4 /U4S1 - Atividade de Aprendizagem



1 O paquímetro e o micrômetro são dois dos instrumentos de medição mais utilizados no chão de fábrica, sendo comumente empregados para medir a distância de dois pontos opostos. O paquímetro é um instrumento usado na obtenção de medidas externas, internas, de profundidade e de _________ e sua construção envolve uma graduação fixa e uma auxiliar que partilha do princípio do _________.

Assinale a alternativa que preenche corretamente a frase.

Escolha uma:



2 Considere o instrumento apresentado na figura abaixo, que possui resolução de 0,01 mm, e analise sua indicação.

Figura: Indicação do micrômetro

Fonte: Fonte: Lira, F. A. de. Metrologia dimensional: técnicas de medição e instrumento para controle e fabricação industrial. 1. ed. São Paulo: Érica, 2015a, p. 71.

Assinale a alternativa que apresenta corretamente a indicação do micrômetro.

Escolha uma:



3 Considere o instrumento apresentado na figura abaixo e analise sua indicação

Figura: Indicação do paquímetro

Fonte: Fonte: Lira, F. A. de. Metrologia dimensional: técnicas de medição e instrumento para controle e fabricação industrial. 1. ed. São Paulo: Érica, 2015a, p. 55.

Assinale a alternativa que apresenta corretamente a indicação do paquímetro.

Escolha uma:

Metrologia e Controle Geométrico /UNIDADE DE ENSINO 4 /U4S2 - Atividade Diagnóstica

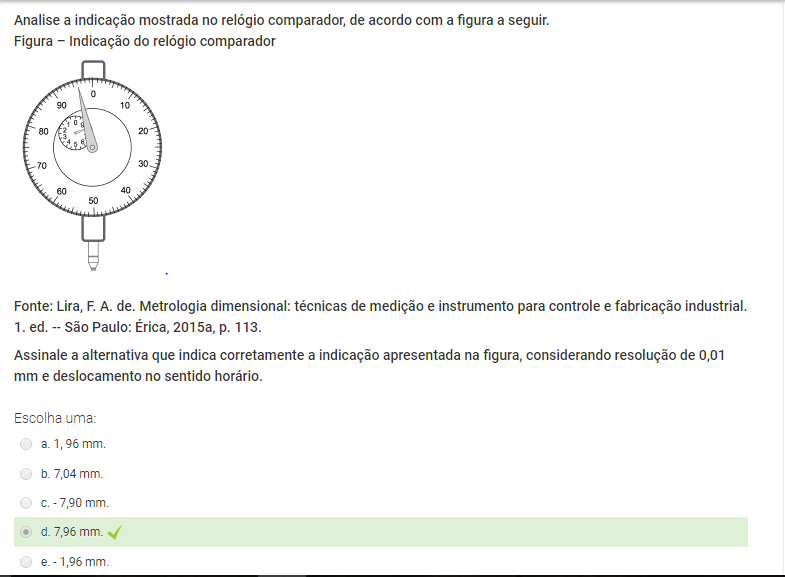

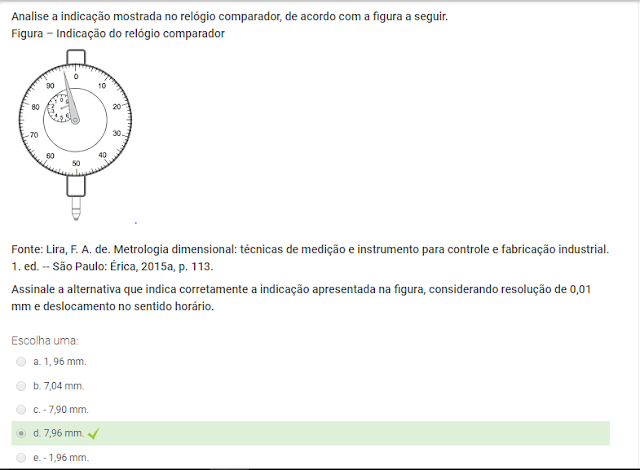

1 Analise a indicação mostrada no relógio comparador, de acordo com a figura a seguir.

Figura – Indicação do relógio comparador

Fonte: Lira, F. A. de. Metrologia dimensional: técnicas de medição e instrumento para controle e fabricação industrial. 1. ed. -- São Paulo: Érica, 2015a, p. 113.

Assinale a alternativa que indica corretamente a indicação apresentada na figura, considerando resolução de 0,01 mm e deslocamento no sentido horário.

Escolha uma:

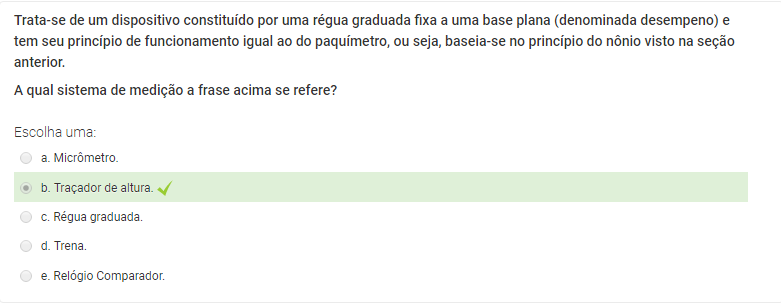

2 Trata-se de um dispositivo constituído por uma régua graduada fixa a uma base plana (denominada desempeno) e tem seu princípio de funcionamento igual ao do paquímetro, ou seja, baseia-se no princípio do nônio visto na seção anterior.

A qual sistema de medição a frase acima se refere?

Escolha uma:

3 O relógio comparador é um instrumento aplicado na medição de peças que se encontram posicionadas entre seu (sua) __________ e uma superfície de referência, sendo muito aplicado na indústria. Embora sua faixa de medição seja menor quando comparada com a faixa de outros instrumentos, seu uso mais comum é na medição comparativa; de modo que _________, com dimensões padronizadas e assertivamente conhecidas, são usados com a finalidade de “zerar” a indicação. Após, então, esses blocos são substituídos pelas peças a serem medidas, com o intuito de se obter um comparativo no tocante à dimensão analisada, de modo que se utiliza a diferença entre o padrão e a peça para se obter a medida efetiva desta.

Assinale a alternativa que preenche corretamente a frase

Escolha uma:

Metrologia e Controle Geométrico /UNIDADE DE ENSINO 4 /U4S2 - Atividade de Aprendizagem

1 Quanto ao relógio comparador, analise as afirmativas a seguir:

I. Trata-se de um dispositivo de medição comparativa, que emprega blocos padrão ou gabarito como referência de medição.
II. Comumente utiliza sistema de amplificação por engrenagem, de modo que por meio de um processo elétrico amplifica-se o deslocamento.
III. Em relação ao seu princípio de funcionamento, o dispositivo apresenta a ponta de contato que, quando movimentada, causa uma alteração no indicador do instrumento. Se a ponta for submetida a uma pressão, tem-se que o ponteiro gira no sentido horário, significando que há uma diferença positiva entre a peça medida e o padrão.

Analisando as afirmações de I a III, assinale a alternativa correta.

Escolha uma:

2 No traçador de altura, não há problema vinculado a _________, pois o nônio está no mesmo plano da escala principal. Contudo, alguns cuidados devem ser aplicados quanto ao posicionamento da peça, aplicação de força, apoio da base em superfície irregular, entre outros.

Esse dispositivo é comumente utilizado na traçagem de peças, sendo utilizado como riscador; ou na medição de alturas e ressaltos, bem como na análise de desvios de forma, estando, neste caso, associado a um _________.

Assinale a alternativa que completa a frase corretamente.

Escolha uma:

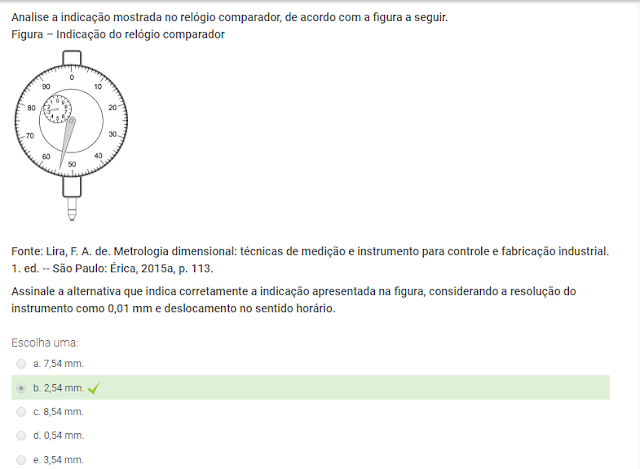

3 Analise a indicação mostrada no relógio comparador, de acordo com a figura a seguir.
Figura – Indicação do relógio comparador

Fonte: Lira, F. A. de. Metrologia dimensional: técnicas de medição e instrumento para controle e fabricação industrial. 1. ed. -- São Paulo: Érica, 2015a, p. 113.

Assinale a alternativa que indica corretamente a indicação apresentada na figura, considerando a resolução do instrumento como 0,01 mm e deslocamento no sentido horário.

Escolha uma:

Metrologia e Controle Geométrico /UNIDADE DE ENSINO 4 /U4S3 - Atividade Diagnóstica

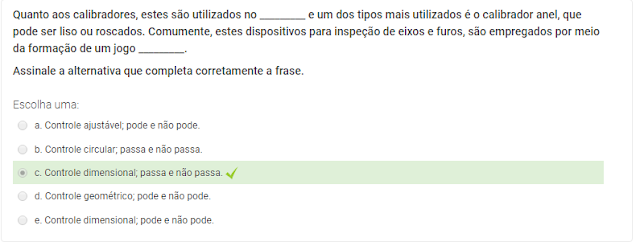

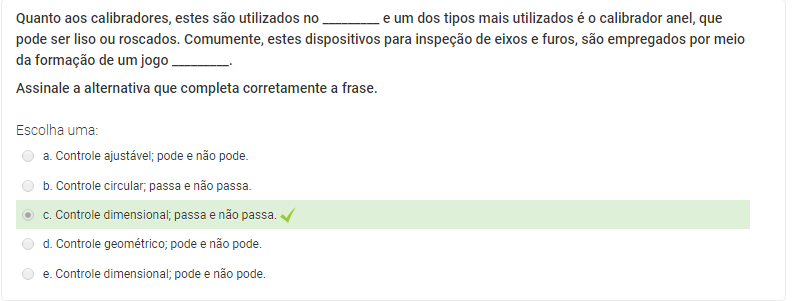

1 Quanto aos calibradores, estes são utilizados no _________ e um dos tipos mais utilizados é o calibrador anel, que pode ser liso ou roscados. Comumente, estes dispositivos para inspeção de eixos e furos, são empregados por meio da formação de um jogo _________.

Assinale a alternativa que completa corretamente a frase.

Escolha uma:

2 A respeito de instrumentos auxiliares de medição, considere as afirmativas de I a III.

I. A trena é muito utilizada em medição direta de comprimento, principalmente em dimensões lineares de grande magnitude.
II. Na régua graduada, são gravadas as unidades de medida de comprimento do sistema métrico ou do sistema inglês; pode haver também alguns dispositivos que possuem as unidades gravadas em ambos os sistemas de medida.
III. Em termos construtivo, a trena é constituído por fita de aço tratada termicamente e temperada, conferindo flexibilidade e estabilidade dimensional.

Assinale a alternativa correta.

Escolha uma:

3 No projetor de perfil, podemos ter a projeção diascópica, projeção episcópica e projeção mista.

Na projeção diascópica, ocorre a concentração do feixe de luz por meio de uma lente (condensador), o qual é desviado por um espelho plano, de modo a iluminar a peça em análise (presente na mesa de medição do sistema) por baixo. Nesse tipo de projeção, os detalhes do contorno (sombra projetada) da peça ficam evidentes em um anteparo.
Na projeção episcópica também ocorre a concentração do feixe de luz por meio de uma lente (condensador), mas o mesmo incide em um espelho parcial (refletor) sob um ângulo de 45 graus. Como a luz é refletida para baixo, tem-se então toda a superfície da peça iluminada, passando pele refletor e sendo desviada para o anteparo.

Com base no texto acima, assinale a alternativa correta quanto à projeção mista.

Escolha uma:

Metrologia e Controle Geométrico /UNIDADE DE ENSINO 4 /U4S3 - Atividade de Aprendizagem

1 Quanto ao projetor de perfil, avalie as afirmativas de I a III.

I. O projetor de perfil pode ser entendido como um medidor a duas coordenadas (dimensões x e y).
II. É recomendável seu uso para medição de peças de peças pequenas e com geometria complexa, possibilitando a obtenção do perfil, com suas respectivas dimensões, do objeto em análise.
III. Uma das vantagens do emprego do projetor de perfil refere-se ao fato de que peças de plástico ou borracha podem ser analisadas diretamente pelo dispositivo sem que ocorra deformações, uma vez que não há contato físico na medição.

Assinale a alternativa que aponta todas as afirmativas corretas:

Escolha uma:

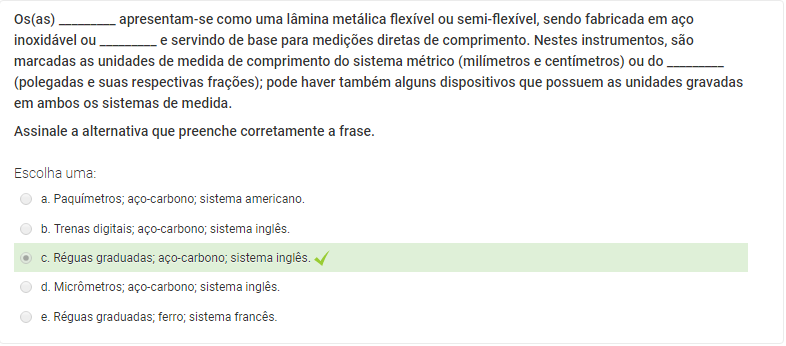

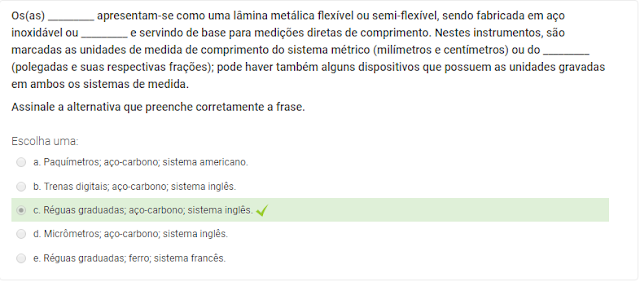

2 Os(as) _________ apresentam-se como uma lâmina metálica flexível ou semi-flexível, sendo fabricada em aço inoxidável ou _________ e servindo de base para medições diretas de comprimento. Nestes instrumentos, são marcadas as unidades de medida de comprimento do sistema métrico (milímetros e centímetros) ou do _________ (polegadas e suas respectivas frações); pode haver também alguns dispositivos que possuem as unidades gravadas em ambos os sistemas de medida.

Assinale a alternativa que preenche corretamente a frase.

Escolha uma:

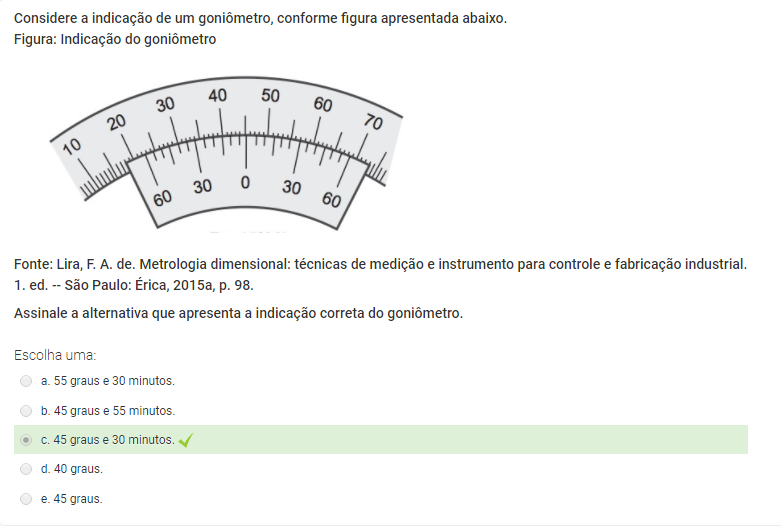

3 Considere a indicação de um goniômetro, conforme figura apresentada abaixo.
Figura: Indicação do goniômetro

Fonte: Lira, F. A. de. Metrologia dimensional: técnicas de medição e instrumento para controle e fabricação industrial. 1. ed. -- São Paulo: Érica, 2015a, p. 98.

Assinale a alternativa que apresenta a indicação correta do goniômetro.

Escolha uma:

Metrologia e Controle Geométrico /UNIDADE DE ENSINO 4 /U4 - Avaliação da Unidade

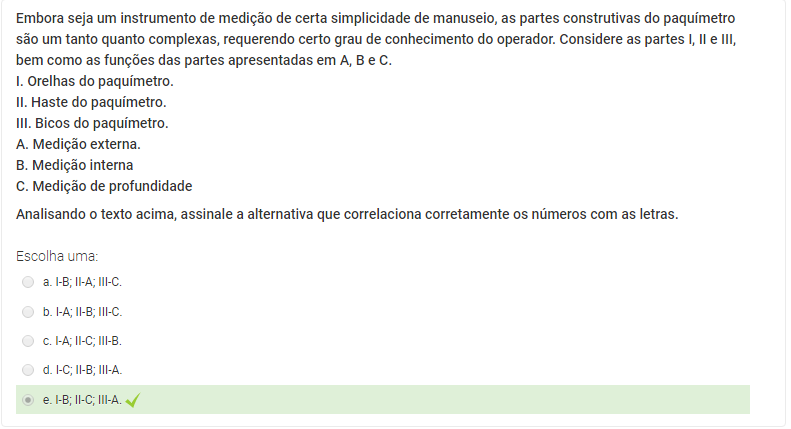

1 Embora seja um instrumento de medição de certa simplicidade de manuseio, as partes construtivas do paquímetro são um tanto quanto complexas, requerendo certo grau de conhecimento do operador. Considere as partes I, II e III, bem como as funções das partes apresentadas em A, B e C.

I. Orelhas do paquímetro.
II. Haste do paquímetro.
III. Bicos do paquímetro.
A. Medição externa.
B. Medição interna
C. Medição de profundidade

Analisando o texto acima, assinale a alternativa que correlaciona corretamente os números com as letras.

Escolha uma:

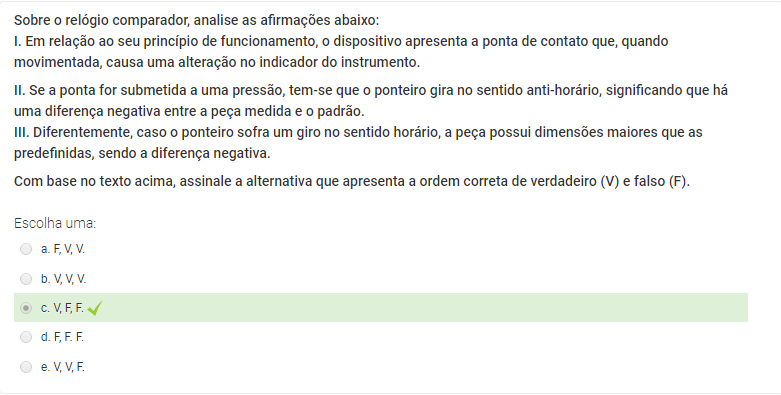

2 Sobre o relógio comparador, analise as afirmações abaixo:

I. Em relação ao seu princípio de funcionamento, o dispositivo apresenta a ponta de contato que, quando movimentada, causa uma alteração no indicador do instrumento.

II. Se a ponta for submetida a uma pressão, tem-se que o ponteiro gira no sentido anti-horário, significando que há uma diferença negativa entre a peça medida e o padrão.
III. Diferentemente, caso o ponteiro sofra um giro no sentido horário, a peça possui dimensões maiores que as predefinidas, sendo a diferença negativa.

Com base no texto acima, assinale a alternativa que apresenta a ordem correta de verdadeiro (V) e falso (F).

Escolha uma:

3 Na busca constante por controle e melhoria de processos e produtos, são necessários variados instrumentos de medição um tanto quanto sofisticados e de grande versatilidade, sendo o relógio comparador um típico exemplo. Analise a indicação mostrada no relógio comparador, de acordo com a figura abaixo.
Figura – Indicação do relógio comparador

Fonte: Lira, F. A. de. Metrologia dimensional: técnicas de medição e instrumento para controle e fabricação industrial. 1. ed. -- São Paulo: Érica, 2015a, p. 113.

Considerando a figura apresentada acima, assinale a alternativa que apresenta corretamente a indicação do instrumento (resolução 0,01 mm), em módulo, lembrando que o relógio foi zerado antes da medição.

Escolha uma:

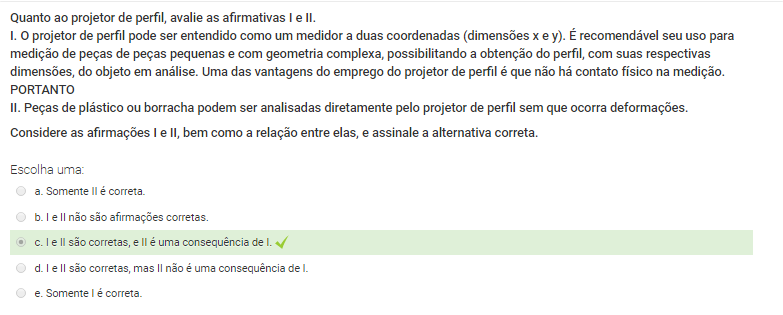

4 Quanto ao projetor de perfil, avalie as afirmativas I e II.

I. O projetor de perfil pode ser entendido como um medidor a duas coordenadas (dimensões x e y). É recomendável seu uso para medição de peças de peças pequenas e com geometria complexa, possibilitando a obtenção do perfil, com suas respectivas dimensões, do objeto em análise. Uma das vantagens do emprego do projetor de perfil é que não há contato físico na medição.
PORTANTO
II. Peças de plástico ou borracha podem ser analisadas diretamente pelo projetor de perfil sem que ocorra deformações.

Considere as afirmações I e II, bem como a relação entre elas, e assinale a alternativa correta.

Escolha uma:

5 No tocante aos instrumentos de medição auxiliares, quando se tem a medição de um ou mais ângulos, na Metrologia, comumente utiliza-se um(a) ___________, isto é, um transferidor universal constituído por uma escala graduada circular e um(a) _________.

Considerando o texto acima, assinale a alternativa que preenche corretamente a frase.

Escolha uma:
