Metrologia e Controle Geométrico UNIDADE 1

Metrologia e Controle Geométrico /UNIDADE DE ENSINO 1 /U1S1 - Atividade Diagnóstica

1 Nas sociedades primitivas, era muito comum o uso de unidades de medias rudimentares, baseadas, muitas vezes, em partes do corpo humano. Algumas dessas unidades prevalecem até hoje.

Assinale a alternativa que apresenta um exemplo de unidade de medida baseado no corpo humana

Escolha uma:

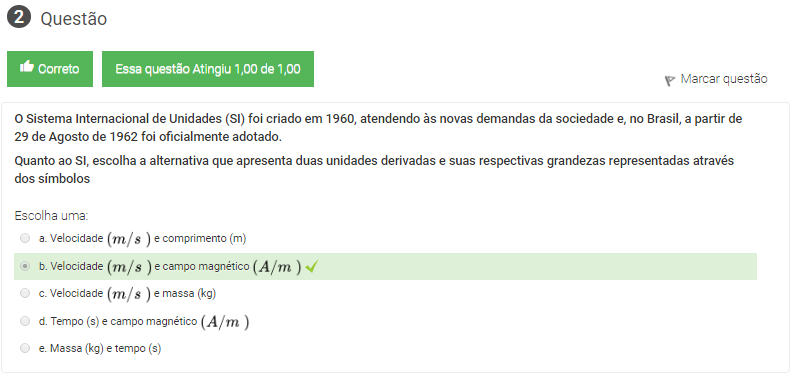

2 O Sistema Internacional de Unidades (SI) foi criado em 1960, atendendo às novas demandas da sociedade e, no Brasil, a partir de 29 de Agosto de 1962 foi oficialmente adotado.

Quanto ao SI, escolha a alternativa que apresenta duas unidades derivadas e suas respectivas grandezas representadas através dos símbolos

Escolha uma:

3 O sistema metrológico brasileiro começou a ser estruturado principalmente após à criação do Sistema Nacional de Metrologia, Normalização e Qualidade Industrial – SINMETRO, instituído em 1973 pela Lei 5966 e que tem como uma de suas entidades o INMETRO

Quanto ao INMETRO, assinale a alternativa correta

Escolha uma:

Metrologia e Controle Geométrico /UNIDADE DE ENSINO 1 /U1S1 - Atividade de Aprendizagem

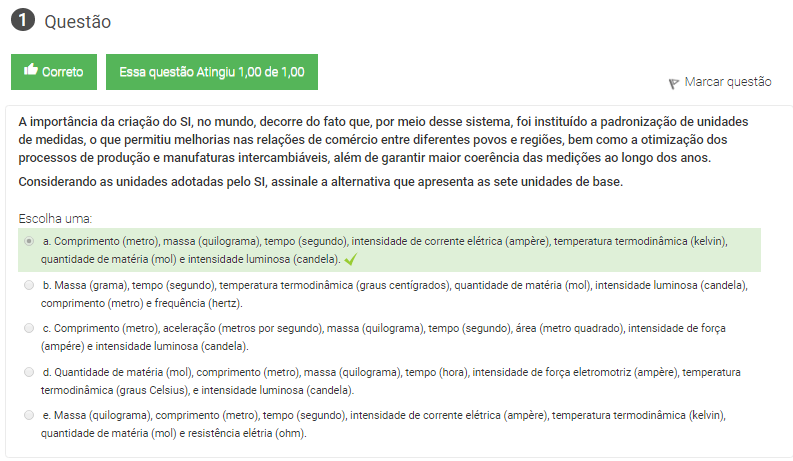

1 A importância da criação do SI, no mundo, decorre do fato que, por meio desse sistema, foi instituído a padronização de unidades de medidas, o que permitiu melhorias nas relações de comércio entre diferentes povos e regiões, bem como a otimização dos processos de produção e manufaturas intercambiáveis, além de garantir maior coerência das medições ao longo dos anos.

Considerando as unidades adotadas pelo SI, assinale a alternativa que apresenta as sete unidades de base.

Escolha uma:

2 Pensando na metrologia sob o ponto de vista técnico, é fundamental compreender a importância da grafia correta de resultados, unidades de medida e seus respectivos símbolos.

Assinale a alternativa que apresenta a grafia correta no tocante à metrologia.

Escolha uma:

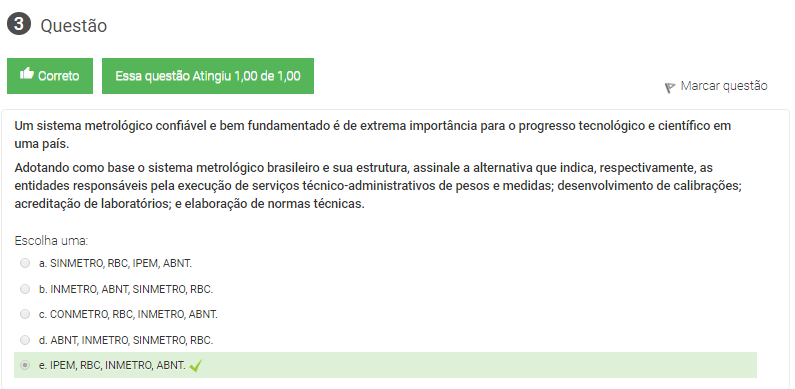

3 Um sistema metrológico confiável e bem fundamentado é de extrema importância para o progresso tecnológico e científico em uma país.

Adotando como base o sistema metrológico brasileiro e sua estrutura, assinale a alternativa que indica, respectivamente, as entidades responsáveis pela execução de serviços técnico-administrativos de pesos e medidas; desenvolvimento de calibrações; acreditação de laboratórios; e elaboração de normas técnicas.

Escolha uma:

Metrologia e Controle Geométrico /UNIDADE DE ENSINO 1 /U1S2 - Atividade Diagnóstica

1 O resultado de medição (RM) é expresso por um único valor, também chamado de resultado base, e uma incerteza de medição. Assim, nota-se que RM é uma faixa de valores, sendo constituído pelo resultado base (RB) e pela incerteza de medição, expresso, de modo genérico, como RM=RB+OU-IM. Nesse contexto, considere as afirmações de I, II e III.

I – Quando se executa apenas uma medição, o resultado base coincide com o resultado daquela única medição
II – O valor do resultado de uma medição, mesmo após a compensação da componente sistemática, ainda continua sendo uma estimativa do valor do mensurando
III – Quando se executa mais de uma medição, a indicação média torna-se o resultado base.
IV – O resultado de medição sempre terá uma incerteza atrelada a ele.

Baseado nas afirmações de I a IV, avalie a alternativa que contém a ordem correta considerando Verdadeiro (V) ou Falso (F).

Escolha uma:

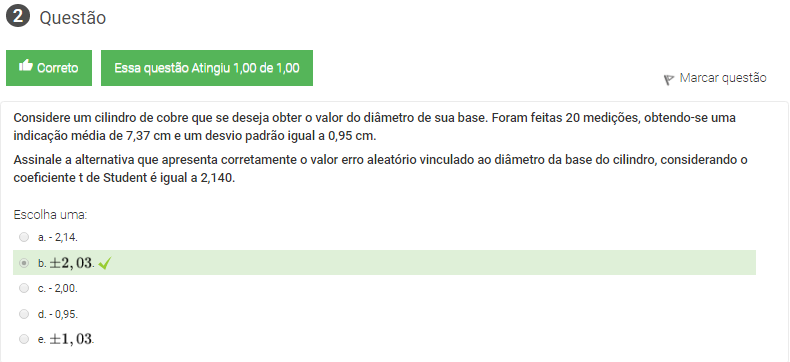

2 Considere um cilindro de cobre que se deseja obter o valor do diâmetro de sua base. Foram feitas 20 medições, obtendo-se uma indicação média de 7,37 cm e um desvio padrão igual a 0,95 cm.

Assinale a alternativa que apresenta corretamente o valor erro aleatório vinculado ao diâmetro da base do cilindro, considerando o coeficiente t de Student é igual a 2,140.

Escolha uma:

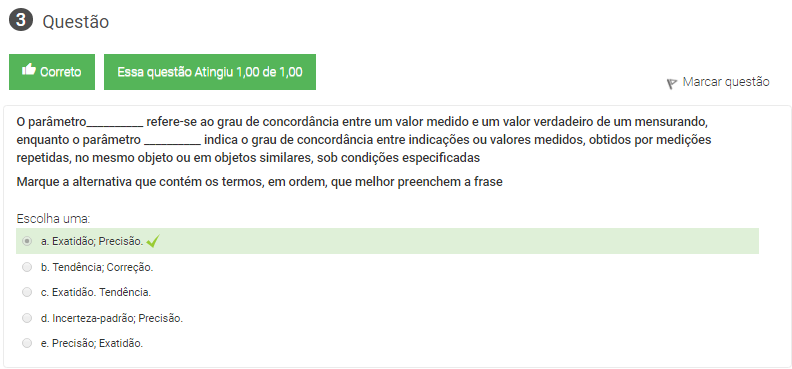

3 O parâmetro__________ refere-se ao grau de concordância entre um valor medido e um valor verdadeiro de um mensurando, enquanto o parâmetro __________ indica o grau de concordância entre indicações ou valores medidos, obtidos por medições repetidas, no mesmo objeto ou em objetos similares, sob condições especificadas

Marque a alternativa que contém os termos, em ordem, que melhor preenchem a frase

Escolha uma:

Metrologia e Controle Geométrico /UNIDADE DE ENSINO 1 /U1S2 - Atividade de Aprendizagem

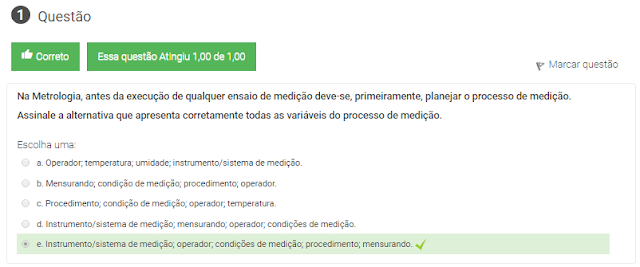

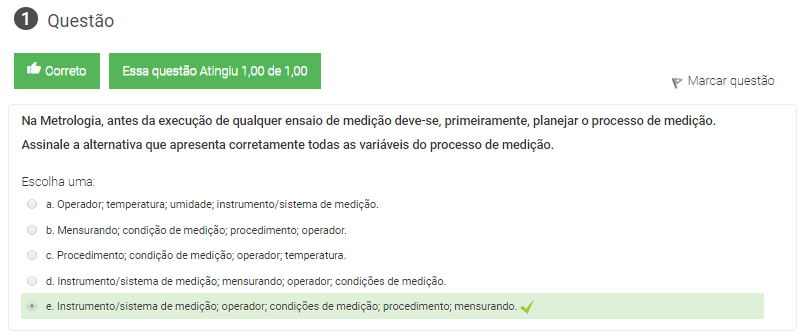

1 Na Metrologia, antes da execução de qualquer ensaio de medição deve-se, primeiramente, planejar o processo de medição.

Assinale a alternativa que apresenta corretamente todas as variáveis do processo de medição.

Escolha uma:

2 É sabido da existência da componente sistemática e da componente aleatória do erro de medição, de modo que a obtenção desses tipos de erro permite uma análise mais assertiva do processo de medição. Nesse contexto, considere as afirmações de I, II e III.

I – A vibração do sistema de medição é um exemplo de erro aleatório, assim como o erro advindo da influência da temperatura
II – O instrumento de medição com ponteiro torto irá gerar um erro que pode ser estimado por meio do parâmetro Tendência
III – O erro resultante da ação de um operador mal treinado não pode ser previsto, sendo um exemplo de erro aleatório

Baseado nas afirmações I, II e III, avalie a alternativa correta

Escolha uma:

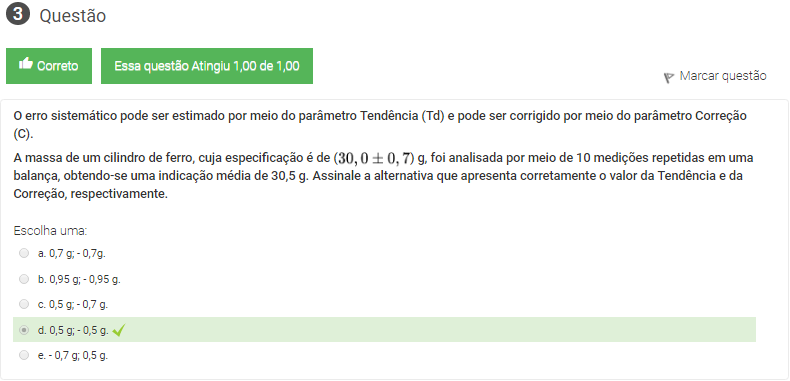

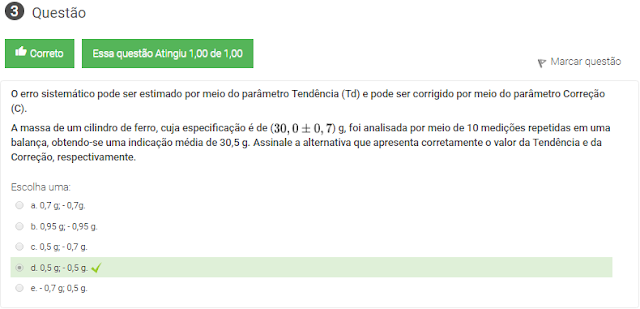

3 O erro sistemático pode ser estimado por meio do parâmetro Tendência (Td) e pode ser corrigido por meio do parâmetro Correção (C).

A massa de um cilindro de ferro, cuja especificação é de ( 30,0+ou-0,7) g, foi analisada por meio de 10 medições repetidas em uma balança, obtendo-se uma indicação média de 30,5 g. Assinale a alternativa que apresenta corretamente o valor da Tendência e da Correção, respectivamente.

Escolha uma:

Metrologia e Controle Geométrico /UNIDADE DE ENSINO 1 /U1S3 - Atividade Diagnóstica

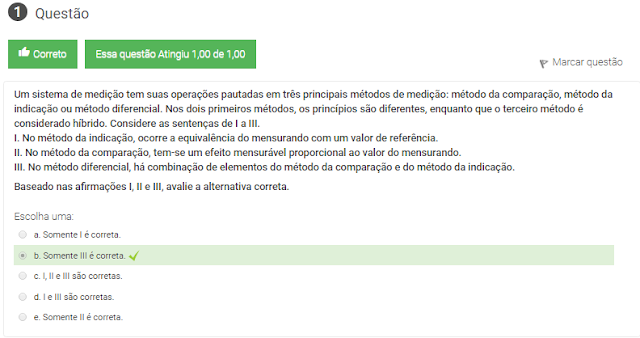

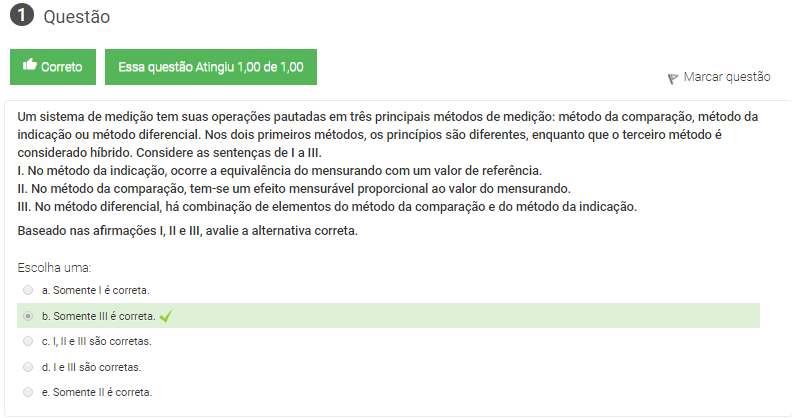

1 Um sistema de medição tem suas operações pautadas em três principais métodos de medição: método da comparação, método da indicação ou método diferencial. Nos dois primeiros métodos, os princípios são diferentes, enquanto que o terceiro método é considerado híbrido. Considere as sentenças de I a III.

I. No método da indicação, ocorre a equivalência do mensurando com um valor de referência.

II. No método da comparação, tem-se um efeito mensurável proporcional ao valor do mensurando.

III. No método diferencial, há combinação de elementos do método da comparação e do método da indicação.

Baseado nas afirmações I, II e III, avalie a alternativa correta.

Escolha uma:

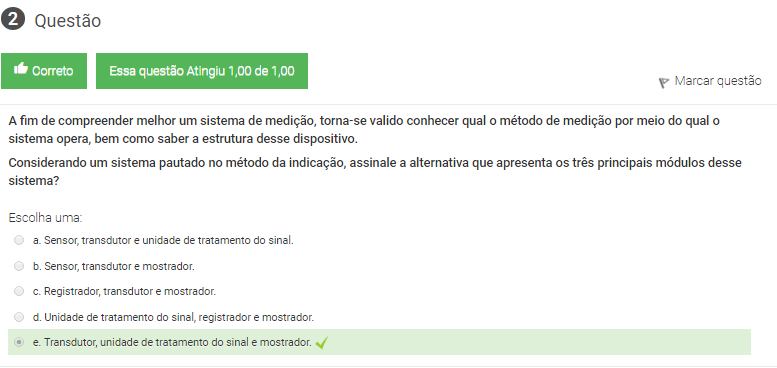

2 A fim de compreender melhor um sistema de medição, torna-se valido conhecer qual o método de medição por meio do qual o sistema opera, bem como saber a estrutura desse dispositivo.

Considerando um sistema pautado no método da indicação, assinale a alternativa que apresenta os três principais módulos desse sistema?

Escolha uma:

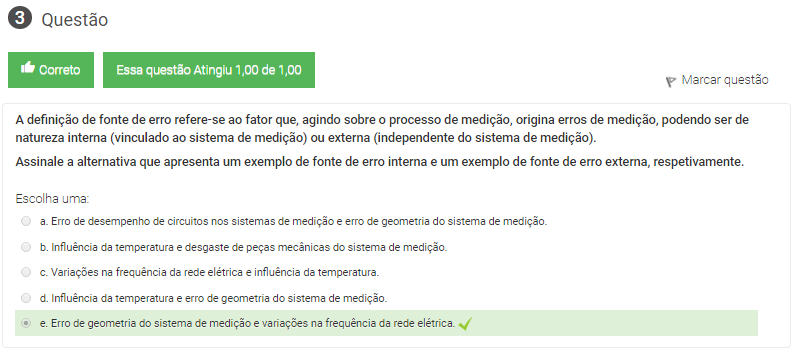

3 A definição de fonte de erro refere-se ao fator que, agindo sobre o processo de medição, origina erros de medição, podendo ser de natureza interna (vinculado ao sistema de medição) ou externa (independente do sistema de medição).

Assinale a alternativa que apresenta um exemplo de fonte de erro interna e um exemplo de fonte de erro externa, respetivamente.

Escolha uma:

Metrologia e Controle Geométrico /UNIDADE DE ENSINO 1 /U1S3 - Atividade de Aprendizagem

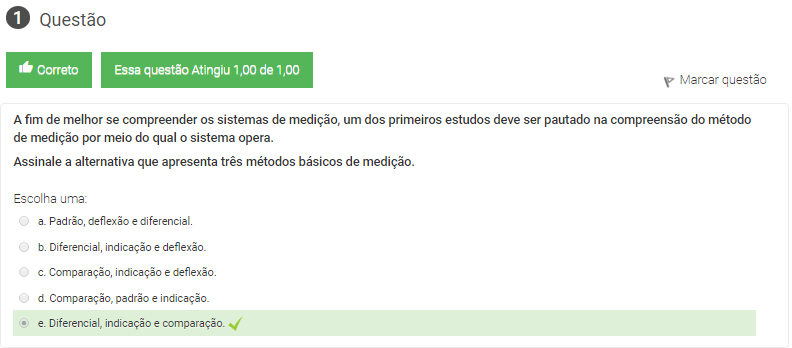

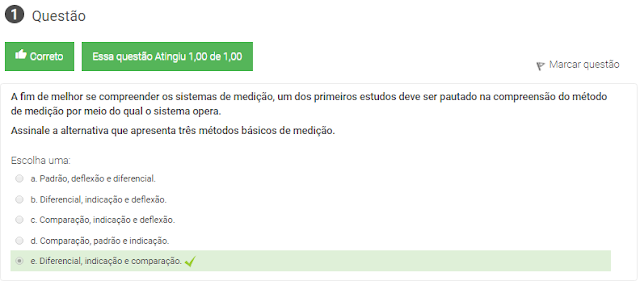

1 A fim de melhor se compreender os sistemas de medição, um dos primeiros estudos deve ser pautado na compreensão do método de medição por meio do qual o sistema opera.

Assinale a alternativa que apresenta três métodos básicos de medição.

Escolha uma:

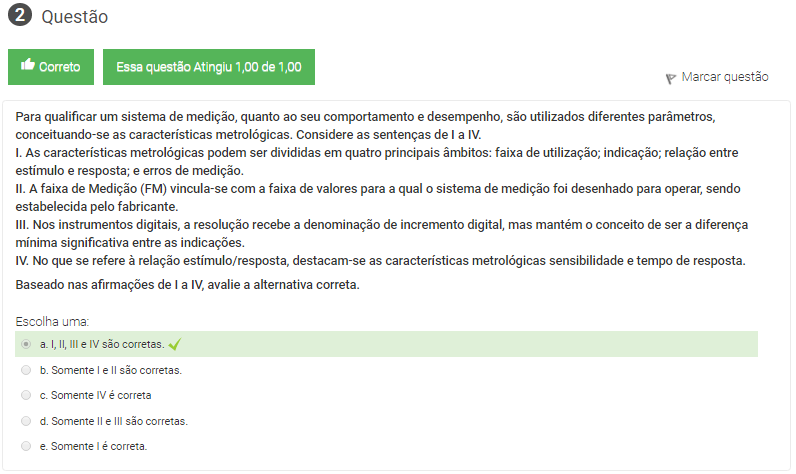

2 Para qualificar um sistema de medição, quanto ao seu comportamento e desempenho, são utilizados diferentes parâmetros, conceituando-se as características metrológicas. Considere as sentenças de I a IV.

I. As características metrológicas podem ser divididas em quatro principais âmbitos: faixa de utilização; indicação; relação entre estímulo e resposta; e erros de medição.
II. A faixa de Medição (FM) vincula-se com a faixa de valores para a qual o sistema de medição foi desenhado para operar, sendo estabelecida pelo fabricante.
III. Nos instrumentos digitais, a resolução recebe a denominação de incremento digital, mas mantém o conceito de ser a diferença mínima significativa entre as indicações.
IV. No que se refere à relação estímulo/resposta, destacam-se as características metrológicas sensibilidade e tempo de resposta.

Baseado nas afirmações de I a IV, avalie a alternativa correta.

Escolha uma:

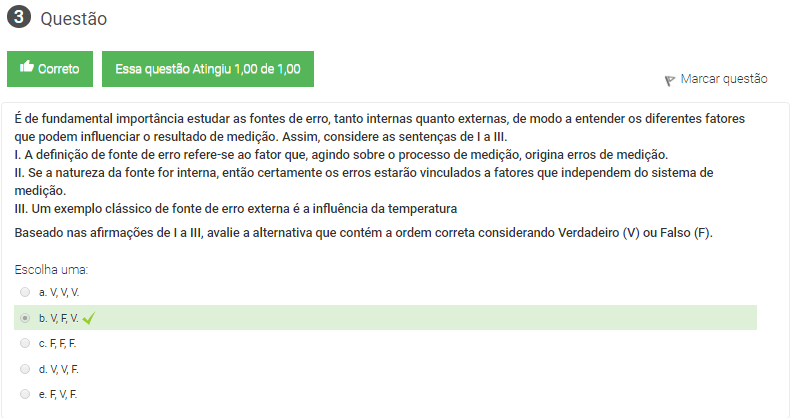

3 É de fundamental importância estudar as fontes de erro, tanto internas quanto externas, de modo a entender os diferentes fatores que podem influenciar o resultado de medição. Assim, considere as sentenças de I a III.

I. A definição de fonte de erro refere-se ao fator que, agindo sobre o processo de medição, origina erros de medição.
II. Se a natureza da fonte for interna, então certamente os erros estarão vinculados a fatores que independem do sistema de medição.
III. Um exemplo clássico de fonte de erro externa é a influência da temperatura

Baseado nas afirmações de I a III, avalie a alternativa que contém a ordem correta considerando Verdadeiro (V) ou Falso (F).

Escolha uma:

Metrologia e Controle Geométrico /UNIDADE DE ENSINO 1 /U1 - Avaliação da Unidade

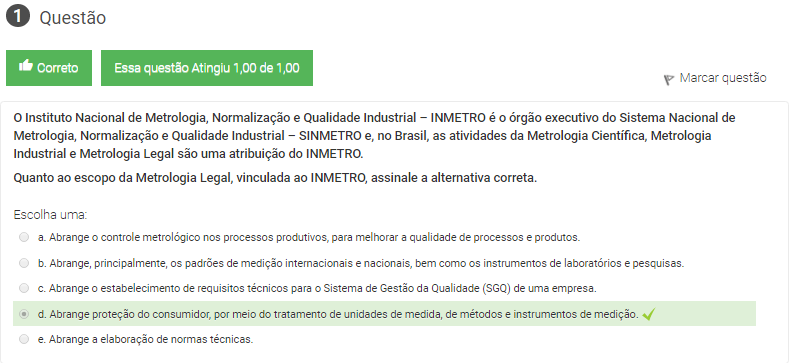

1 O Instituto Nacional de Metrologia, Normalização e Qualidade Industrial – INMETRO é o órgão executivo do Sistema Nacional de Metrologia, Normalização e Qualidade Industrial – SINMETRO e, no Brasil, as atividades da Metrologia Científica, Metrologia Industrial e Metrologia Legal são uma atribuição do INMETRO.

Quanto ao escopo da Metrologia Legal, vinculada ao INMETRO, assinale a alternativa correta.

Escolha uma:

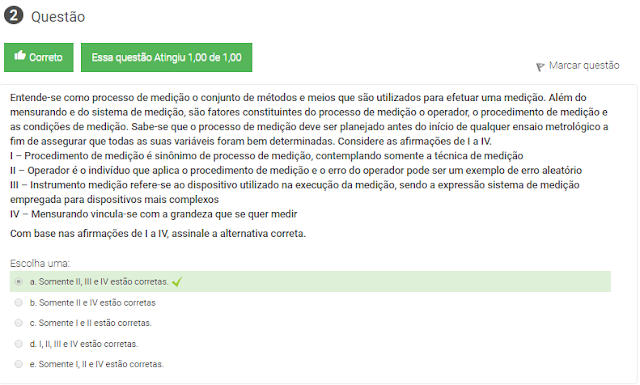

2 Entende-se como processo de medição o conjunto de métodos e meios que são utilizados para efetuar uma medição. Além do mensurando e do sistema de medição, são fatores constituintes do processo de medição o operador, o procedimento de medição e as condições de medição. Sabe-se que o processo de medição deve ser planejado antes do início de qualquer ensaio metrológico a fim de assegurar que todas as suas variáveis foram bem determinadas. Considere as afirmações de I a IV.

I – Procedimento de medição é sinônimo de processo de medição, contemplando somente a técnica de medição
II – Operador é o indivíduo que aplica o procedimento de medição e o erro do operador pode ser um exemplo de erro aleatório
III – Instrumento medição refere-se ao dispositivo utilizado na execução da medição, sendo a expressão sistema de medição empregada para dispositivos mais complexos
IV – Mensurando vincula-se com a grandeza que se quer medir

Com base nas afirmações de I a IV, assinale a alternativa correta.

Escolha uma:

3 Uma empresa nacional fabrica voltímetros portáteis, mas, ultimamente, tem ocorrido reclamações sobre a baixa qualidade do produto. Assim, para avaliar o desempenho metrológico do dispositivo, uma pilha padrão de (1,5000 ± 0,0010) V foi medida repetidamente, no laboratório de testes da empresa. Os resultados obtidos nos ensaios constam na tabela abaixo.

Tabela 1: Indicação obtida nos testes do voltímetro portátil, considerando doze medições

Medição	Indicação (V)	Medição	Indicação (V)	Medição	Indicação (V)
1	1,5800	5	1,5900	9	1,5980
2	1,6020	6	1,6050	10	1,5810
3	1,5950	7	1,5840	11	1,6000
4	1,5700	8	1,5920	12	1,5900

Qual é o valor da incerteza-padrão e da repetitividade do voltímetro, respectivamente, considerando coeficiente t de Student igual a 2,255?

Escolha uma:

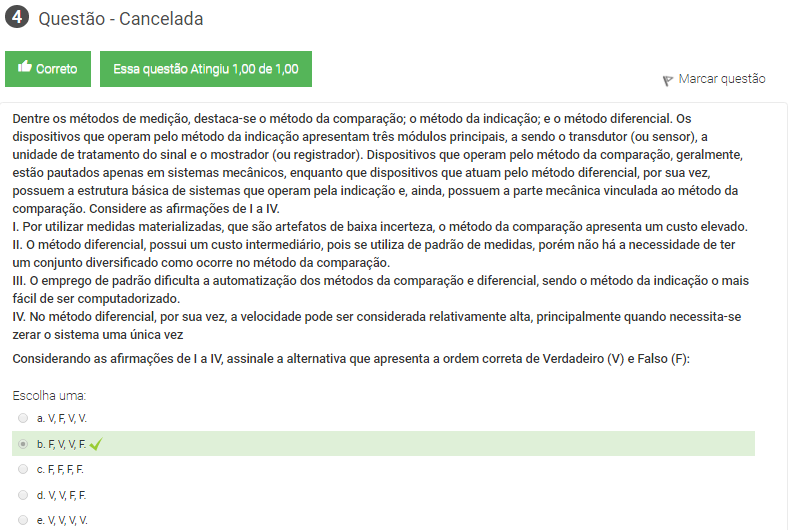

4 Dentre os métodos de medição, destaca-se o método da comparação; o método da indicação; e o método diferencial. Os dispositivos que operam pelo método da indicação apresentam três módulos principais, a sendo o transdutor (ou sensor), a unidade de tratamento do sinal e o mostrador (ou registrador). Dispositivos que operam pelo método da comparação, geralmente, estão pautados apenas em sistemas mecânicos, enquanto que dispositivos que atuam pelo método diferencial, por sua vez, possuem a estrutura básica de sistemas que operam pela indicação e, ainda, possuem a parte mecânica vinculada ao método da comparação. Considere as afirmações de I a IV.

I. Por utilizar medidas materializadas, que são artefatos de baixa incerteza, o método da comparação apresenta um custo elevado.
II. O método diferencial, possui um custo intermediário, pois se utiliza de padrão de medidas, porém não há a necessidade de ter um conjunto diversificado como ocorre no método da comparação.
III. O emprego de padrão dificulta a automatização dos métodos da comparação e diferencial, sendo o método da indicação o mais fácil de ser computadorizado.
IV. No método diferencial, por sua vez, a velocidade pode ser considerada relativamente alta, principalmente quando necessita-se zerar o sistema uma única vez

Considerando as afirmações de I a IV, assinale a alternativa que apresenta a ordem correta de Verdadeiro (V) e Falso (F):

Escolha uma:

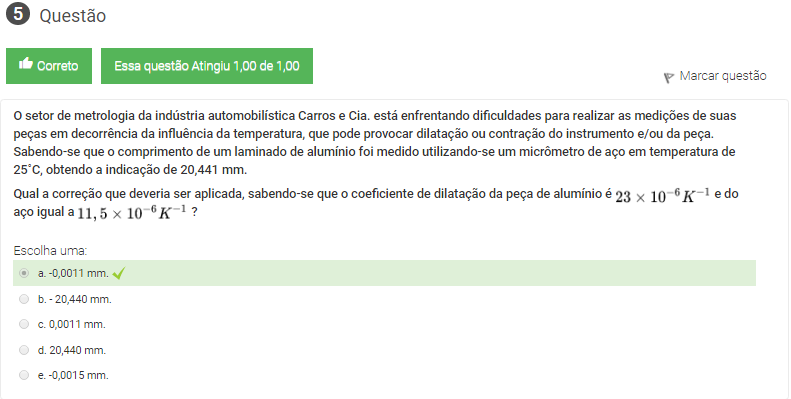

5 O setor de metrologia da indústria automobilística Carros e Cia. está enfrentando dificuldades para realizar as medições de suas peças em decorrência da influência da temperatura, que pode provocar dilatação ou contração do instrumento e/ou da peça. Sabendo-se que o comprimento de um laminado de alumínio foi medido utilizando-se um micrômetro de aço em temperatura de 25˚C, obtendo a indicação de 20,441 mm.

Qual a correção que deveria ser aplicada, sabendo-se que o coeficiente de dilatação da peça de alumínio é 23x10^-6 K^-1 e do aço igual a 11,5X10^-6K^-1 ?

Escolha uma:
