MECÂNICA DOS FLUIDOS U4

MECÂNICA DOS FLUIDOS U4 - SEÇÃO 1 U4 S1 - ATIVIDADE DIAGNÓSTICA

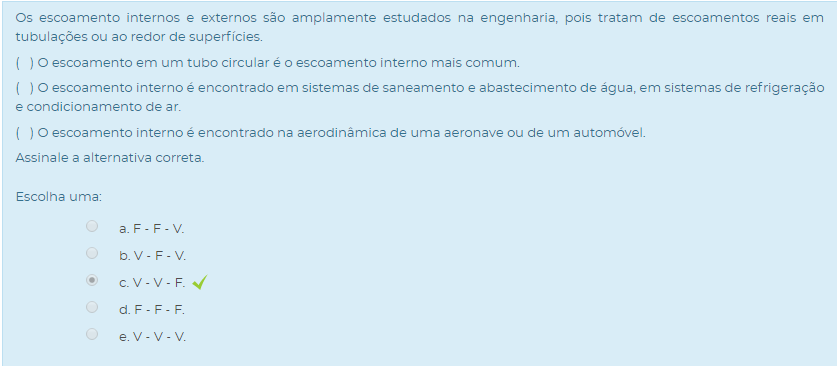

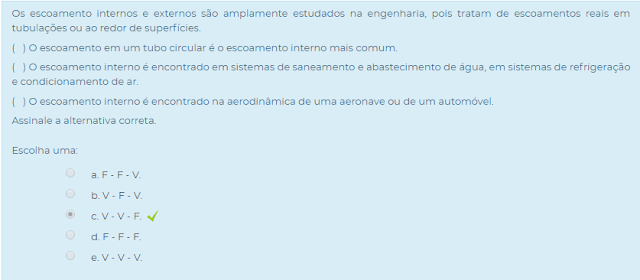

1) Os escoamento internos e externos são amplamente estudados na engenharia, pois tratam de escoamentos reais em tubulações ou ao redor de superfícies.

( ) O escoamento em um tubo circular é o escoamento interno mais comum.

( ) O escoamento interno é encontrado em sistemas de saneamento e abastecimento de água, em sistemas de refrigeração e condicionamento de ar.

( ) O escoamento interno é encontrado na aerodinâmica de uma aeronave ou de um automóvel.

Assinale a alternativa correta.
Escolha uma:

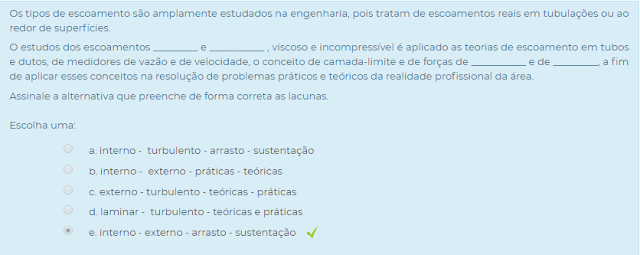

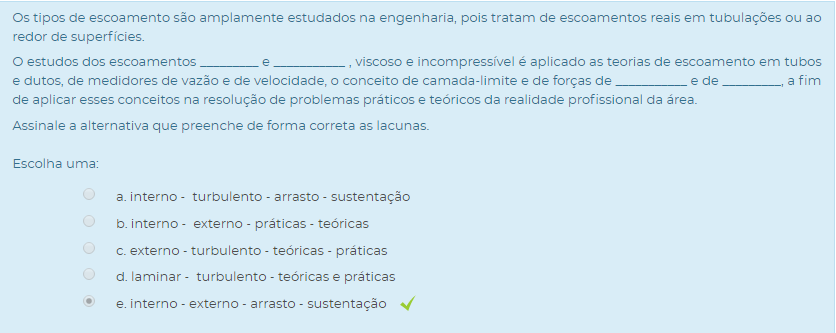

2) Os tipos de escoamento são amplamente estudados na engenharia, pois tratam de escoamentos reais em tubulações ou ao redor de superfícies.

O estudos dos escoamentos _________ e ___________ , viscoso e incompressível é aplicado as teorias de escoamento em tubos e dutos, de medidores de vazão e de velocidade, o conceito de camada-limite e de forças de ___________ e de _________, a fim de aplicar esses conceitos na resolução de problemas práticos e teóricos da realidade profissional da área.

Assinale a alternativa que preenche de forma correta as lacunas.
Escolha uma:

3) Os escoamentos interno e externo, viscoso e incompressíveis, são amplamente estudados na engenharia pois tratam de escoamentos reais em tubulações ou ao redor de superfícies. Analise os itens seguintes.

( ) No escoamento interno ocorre, comumente, em tubos e dutos.

( ) O escoamento externo pode ser estudado em em mancais de deslizamento, e no estudo da transferência de calor, como no projeto de trocadores de calor.

( ) No escoamento externo, os corpos estão imersos em um fluido e sobre eles podem atuar forças de sustentação e/ou de arrasto.

( ) O escoamento interno está diretamente relacionado com a aerodinâmica de uma aeronave ou de um automóvel.

Assinale a alternativa correta.
Escolha uma:

MECÂNICA DOS FLUIDOS U4 - SEÇÃO 1 U4 S1 - ATIVIDADE DE APRENDIZAGEM

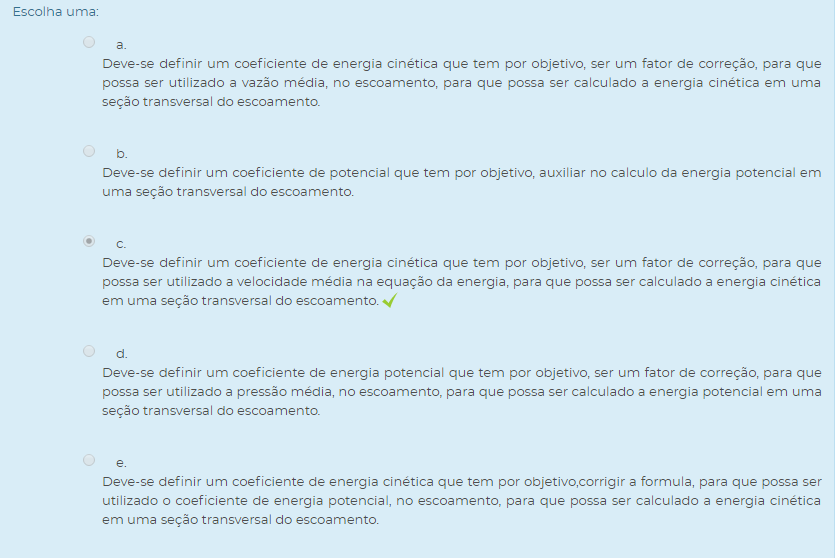

1) Para escoamentos viscosos, a velocidade em uma seção transversal não pode ser uniforme. Dessa forma, precisamos introduzir a velocidade média na equação de energia para o correto dimensionamento da mesma.

Assinale a alternativa que melhor explica o dimensionamento da velocidade na equação.

Escolha uma:

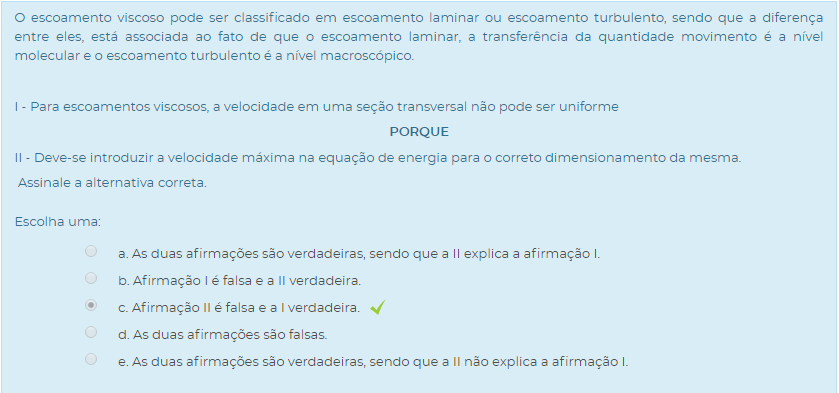

2) O escoamento viscoso pode ser classificado em escoamento laminar ou escoamento turbulento, sendo que a diferença entre eles, está associada ao fato de que o escoamento laminar, a transferência da quantidade movimento é a nível molecular e o escoamento turbulento é a nível macroscópico.

I - Para escoamentos viscosos, a velocidade em uma seção transversal não pode ser uniforme

PORQUE

II - Deve-se introduzir a velocidade máxima na equação de energia para o correto dimensionamento da mesma.

Assinale a alternativa correta.

Escolha uma:

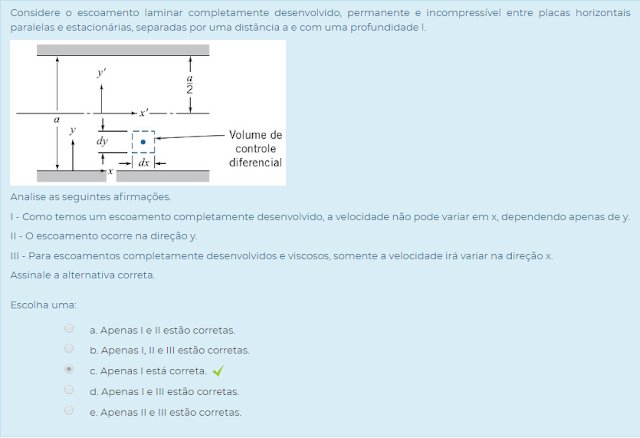

3) Considere o escoamento laminar completamente desenvolvido, permanente e incompressível entre placas horizontais paralelas e estacionárias, separadas por uma distância a e com uma profundidade l.

Analise as seguintes afirmações.

I - Como temos um escoamento completamente desenvolvido, a velocidade não pode variar em x, dependendo apenas de y.

II - O escoamento ocorre na direção y.

III - Para escoamentos completamente desenvolvidos e viscosos, somente a velocidade irá variar na direção x.

Assinale a alternativa correta.

Escolha uma:

MECÂNICA DOS FLUIDOS U4 - SEÇÃO 2 U4 S2 - ATIVIDADE DIAGNÓSTICA

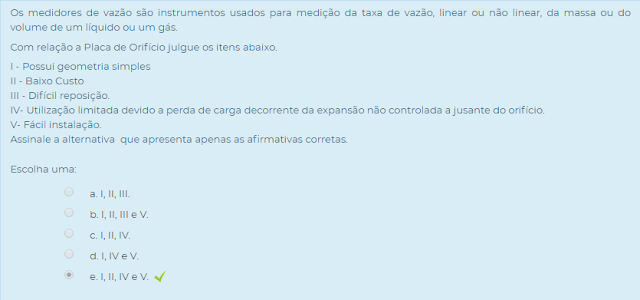

1) Os medidores de vazão são instrumentos usados para medição da taxa de vazão, linear ou não linear, da massa ou do volume de um líquido ou um gás.

Com relação a Placa de Orifício julgue os itens abaixo.
I - Possui geometria simples
II - Baixo Custo
III - Difícil reposição.
IV- Utilização limitada devido a perda de carga decorrente da expansão não controlada a jusante do orifício.
V- Fácil instalação.

Assinale a alternativa que apresenta apenas as afirmativas corretas.
Escolha uma:

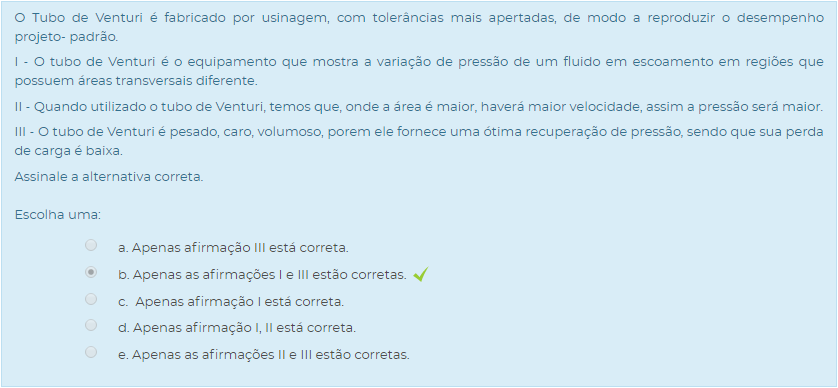

2) O Tubo de Venturi é fabricado por usinagem, com tolerâncias mais apertadas, de modo a reproduzir o desempenho projeto- padrão.

I - O tubo de Venturi é o equipamento que mostra a variação de pressão de um fluido em escoamento em regiões que possuem áreas transversais diferente.

II - Quando utilizado o tubo de Venturi, temos que, onde a área é maior, haverá maior velocidade, assim a pressão será maior.

III - O tubo de Venturi é pesado, caro, volumoso, porem ele fornece uma ótima recuperação de pressão, sendo que sua perda de carga é baixa.

Assinale a alternativa correta.
Escolha uma:

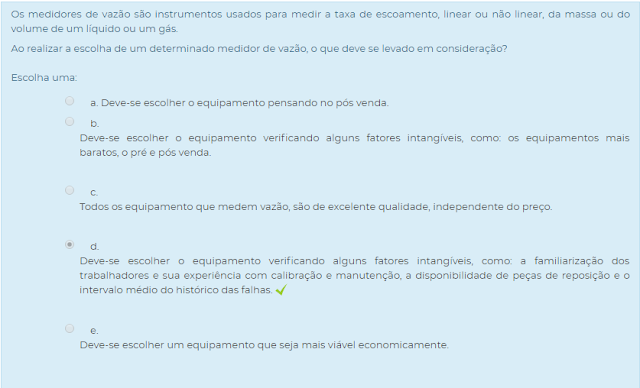

3) Os medidores de vazão são instrumentos usados para medir a taxa de escoamento, linear ou não linear, da massa ou do volume de um líquido ou um gás.

Ao realizar a escolha de um determinado medidor de vazão, o que deve se levado em consideração?
Escolha uma:

MECÂNICA DOS FLUIDOS U4 - SEÇÃO 2 U4 S2 - ATIVIDADE DE APRENDIZAGEM

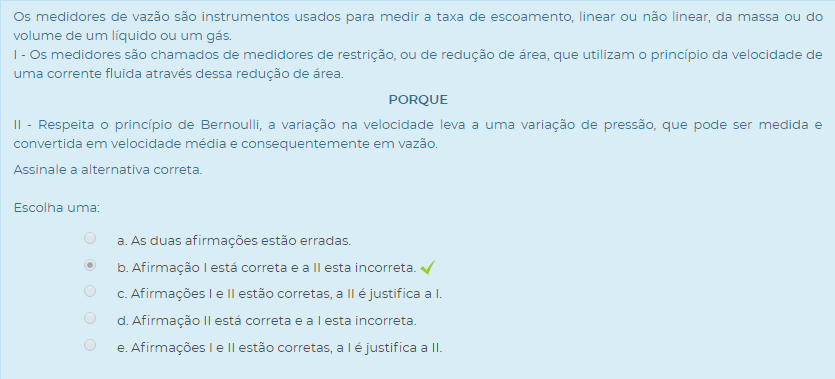

1) Os medidores de vazão são instrumentos usados para medir a taxa de escoamento, linear ou não linear, da massa ou do volume de um líquido ou um gás.

I - Os medidores são chamados de medidores de restrição, ou de redução de área, que utilizam o princípio da velocidade de uma corrente fluida através dessa redução de área.

PORQUE

II - Respeita o princípio de Bernoulli, a variação na velocidade leva a uma variação de pressão, que pode ser medida e convertida em velocidade média e consequentemente em vazão.

Assinale a alternativa correta.
Escolha uma:

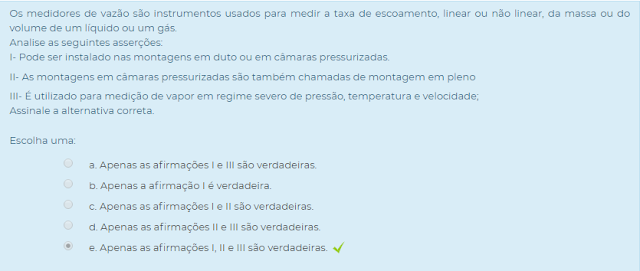

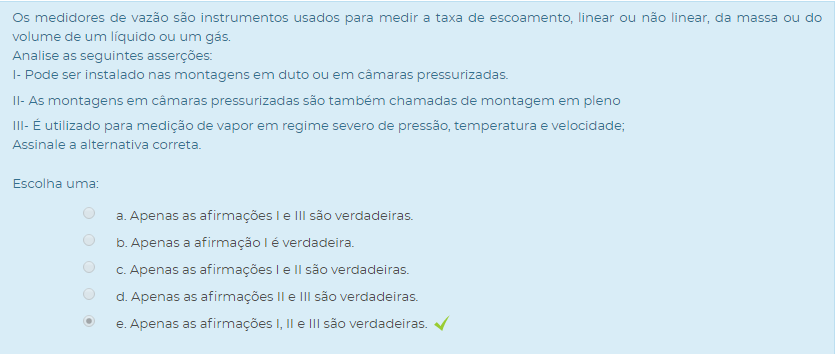

2) Os medidores de vazão são instrumentos usados para medir a taxa de escoamento, linear ou não linear, da massa ou do volume de um líquido ou um gás.
Analise as seguintes asserções:

I- Pode ser instalado nas montagens em duto ou em câmaras pressurizadas.

II- As montagens em câmaras pressurizadas são também chamadas de montagem em pleno
III- É utilizado para medição de vapor em regime severo de pressão, temperatura e velocidade;

Assinale a alternativa correta.
Escolha uma:

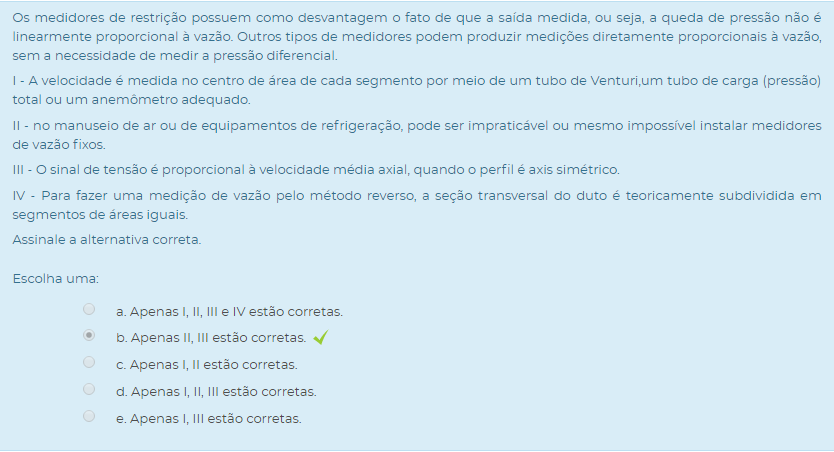

3) Os medidores de restrição possuem como desvantagem o fato de que a saída medida, ou seja, a queda de pressão não é linearmente proporcional à vazão. Outros tipos de medidores podem produzir medições diretamente proporcionais à vazão, sem a necessidade de medir a pressão diferencial.

I - A velocidade é medida no centro de área de cada segmento por meio de um tubo de Venturi,um tubo de carga (pressão) total ou um anemômetro adequado.

II - no manuseio de ar ou de equipamentos de refrigeração, pode ser impraticável ou mesmo impossível instalar medidores de vazão fixos.

III - O sinal de tensão é proporcional à velocidade média axial, quando o perfil é axis simétrico.

IV - Para fazer uma medição de vazão pelo método reverso, a seção transversal do duto é teoricamente subdividida em segmentos de áreas iguais.

Assinale a alternativa correta.
Escolha uma:

MECÂNICA DOS FLUIDOS U4 - SEÇÃO 3 U4 S3 - ATIVIDADE DIAGNÓSTICA

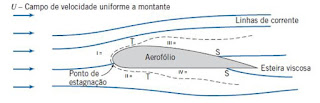

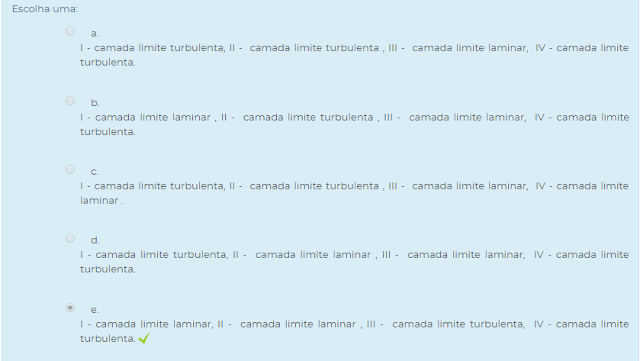

1) O escoamento externo ocorre quando um corpo é imerso em um fluido e há movimento relativo entre eles; dessa forma, uma série de fenômenos importantes ocorrem a partir da interação entre o corpo e o fluido.

Com base na figura, assinale a alternativa que representa os pontos I,II,III e IV.
Escolha uma:

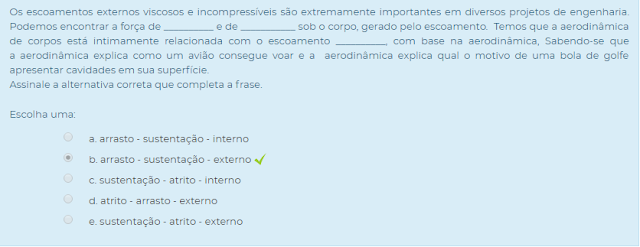

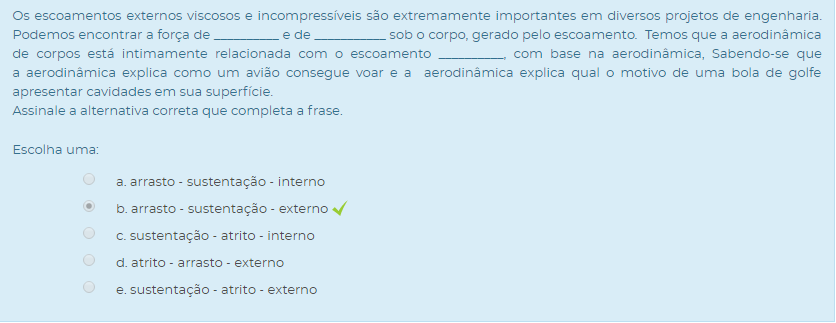

2) Os escoamentos externos viscosos e incompressíveis são extremamente importantes em diversos projetos de engenharia. Podemos encontrar a força de __________ e de ___________ sob o corpo, gerado pelo escoamento. Temos que a aerodinâmica de corpos está intimamente relacionada com o escoamento __________, com base na aerodinâmica, Sabendo-se que a aerodinâmica explica como um avião consegue voar e a aerodinâmica explica qual o motivo de uma bola de golfe apresentar cavidades em sua superfície.

Assinale a alternativa correta que completa a frase.
Escolha uma:

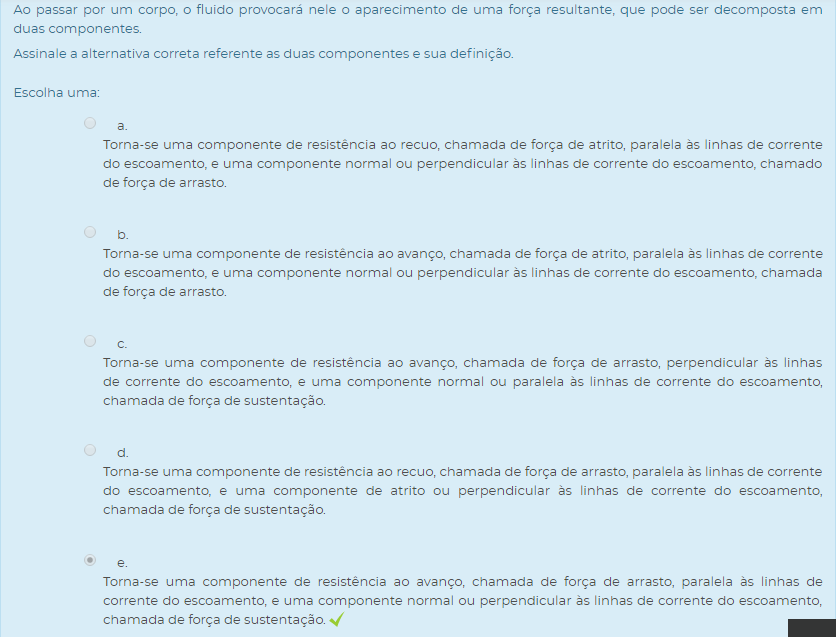

3) Ao passar por um corpo, o fluido provocará nele o aparecimento de uma força resultante, que pode ser decomposta em duas componentes.

Assinale a alternativa correta referente as duas componentes e sua definição.
Escolha uma:

MECÂNICA DOS FLUIDOS U4 - SEÇÃO 3 U4 S3 - ATIVIDADE DE APRENDIZAGEM

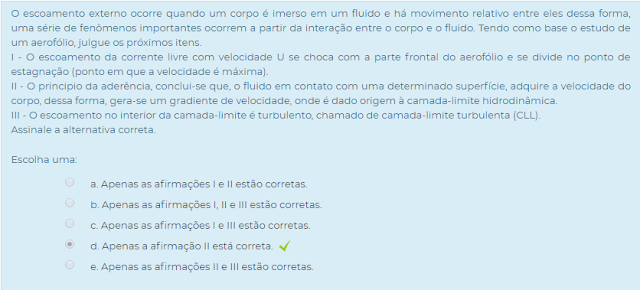

1) O escoamento externo ocorre quando um corpo é imerso em um fluido e há movimento relativo entre eles dessa forma, uma série de fenômenos importantes ocorrem a partir da interação entre o corpo e o fluido. Tendo como base o estudo de um aerofólio, julgue os próximos itens.
I - O escoamento da corrente livre com velocidade U se choca com a parte frontal do aerofólio e se divide no ponto de estagnação (ponto em que a velocidade é máxima).
II - O principio da aderência, conclui-se que, o fluido em contato com uma determinado superfície, adquire a velocidade do corpo, dessa forma, gera-se um gradiente de velocidade, onde é dado origem à camada-limite hidrodinâmica.
III - O escoamento no interior da camada-limite é turbulento, chamado de camada-limite turbulenta (CLL).

Assinale a alternativa correta.
Escolha uma:

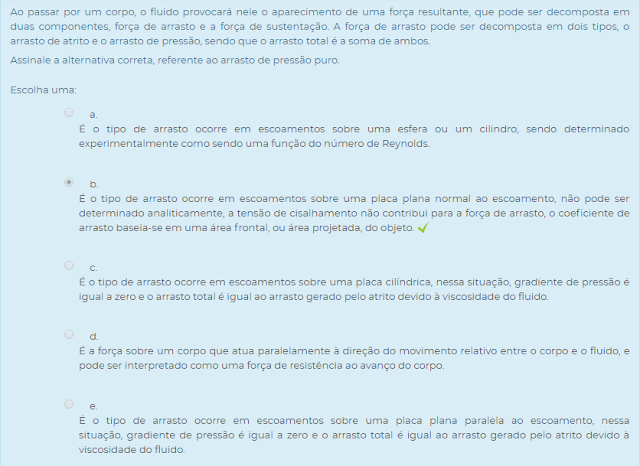

2) Ao passar por um corpo, o fluido provocará nele o aparecimento de uma força resultante, que pode ser decomposta em duas componentes, força de arrasto e a força de sustentação. A força de arrasto pode ser decomposta em dois tipos, o arrasto de atrito e o arrasto de pressão, sendo que o arrasto total é a soma de ambos.

Assinale a alternativa correta, referente ao arrasto de pressão puro.
Escolha uma:

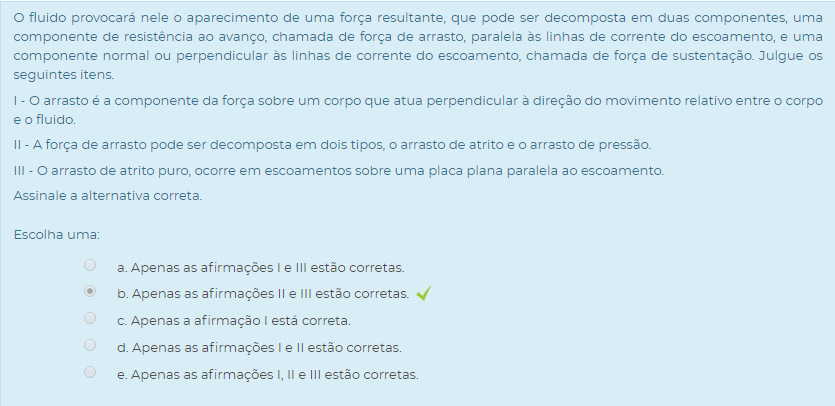

3) O fluido provocará nele o aparecimento de uma força resultante, que pode ser decomposta em duas componentes, uma componente de resistência ao avanço, chamada de força de arrasto, paralela às linhas de corrente do escoamento, e uma componente normal ou perpendicular às linhas de corrente do escoamento, chamada de força de sustentação. Julgue os seguintes itens.

I - O arrasto é a componente da força sobre um corpo que atua perpendicular à direção do movimento relativo entre o corpo e o fluido.

II - A força de arrasto pode ser decomposta em dois tipos, o arrasto de atrito e o arrasto de pressão.

III - O arrasto de atrito puro, ocorre em escoamentos sobre uma placa plana paralela ao escoamento.

Assinale a alternativa correta.
Escolha uma:

MECÂNICA DOS FLUIDOS U4 - SEÇÃO 3 U4 - AVALIAÇÃO DA UNIDADE

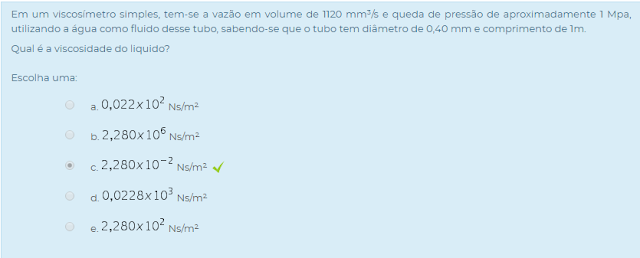

1) Em um viscosímetro simples, tem-se a vazão em volume de 1120 mm³/s e queda de pressão de aproximadamente 1 Mpa, utilizando a água como fluido desse tubo, sabendo-se que o tubo tem diâmetro de 0,40 mm e comprimento de 1m.

Qual é a viscosidade do liquido?
Escolha uma:

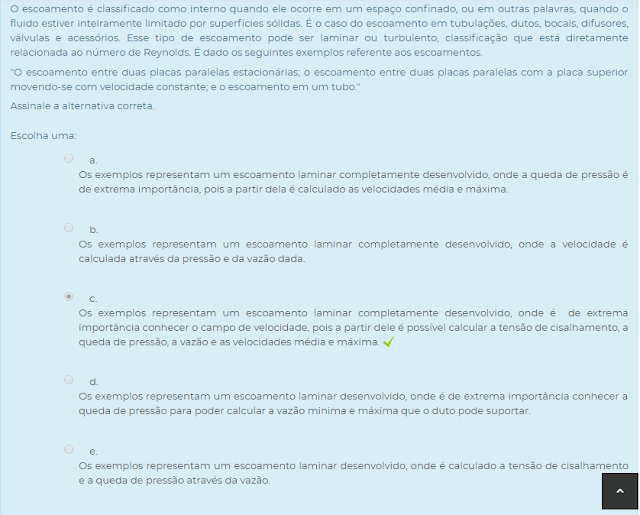

2) O escoamento é classificado como interno quando ele ocorre em um espaço confinado, ou em outras palavras, quando o fluido estiver inteiramente limitado por superfícies sólidas. É o caso do escoamento em tubulações, dutos, bocais, difusores, válvulas e acessórios. Esse tipo de escoamento pode ser laminar ou turbulento, classificação que está diretamente relacionada ao número de Reynolds. É dado os seguintes exemplos referente aos escoamentos.

"O escoamento entre duas placas paralelas estacionárias; o escoamento entre duas placas paralelas com a placa superior movendo-se com velocidade constante; e o escoamento em um tubo."

Assinale a alternativa correta.
Escolha uma:

3) Para que um avião consiga voar, é necessário que exista algum tipo de força que consiga vencer ou anular o seu próprio peso, com objetivo de sustentar acima do chão.Porém é necessário uma força de tração, para que vencer ou anular o arrasto produzido pelo avanço da aeronave.

Julgue os itens a seguir.

I - Em um voo reto e nivelado, é necessário que a força de sustentação e a força peso sejam iguais, assim como, a força de tração e a força de arrasto.

II - A força de arrasto é a componente da resultante aerodinâmica paralela à direção do vento, deve ser reduzida ao minimo possível

III - A força de sustentação é a componente da resultante aerodinâmica perpendicular à direção do vento relativo, sendo essa, a força útil do aerofólio.

Assinale a alternativa correta.
Escolha uma:

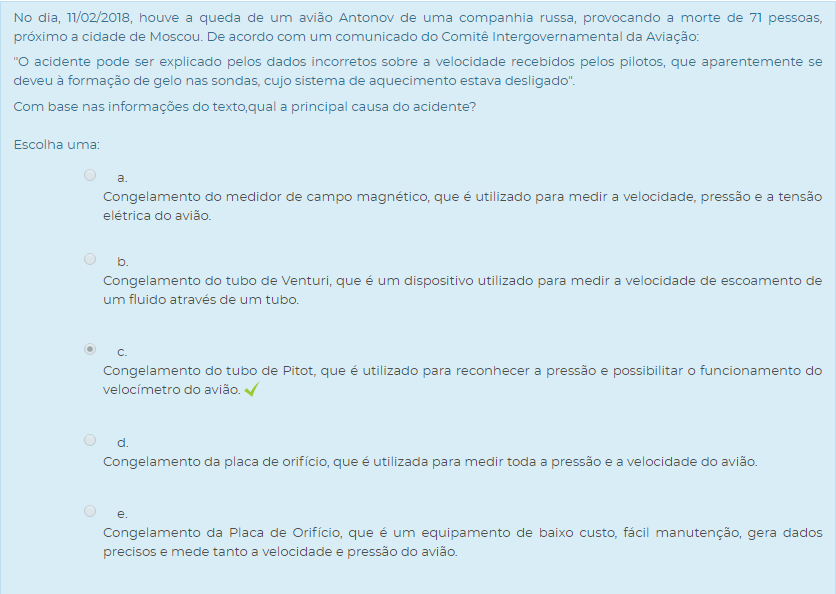

4) No dia, 11/02/2018, houve a queda de um avião Antonov de uma companhia russa, provocando a morte de 71 pessoas, próximo a cidade de Moscou. De acordo com um comunicado do Comitê Intergovernamental da Aviação:

"O acidente pode ser explicado pelos dados incorretos sobre a velocidade recebidos pelos pilotos, que aparentemente se deveu à formação de gelo nas sondas, cujo sistema de aquecimento estava desligado".

Com base nas informações do texto,qual a principal causa do acidente?
Escolha uma:

5) Os medidores de restrição possuem como desvantagem o fato de que a saída medida, ou seja, a queda de pressão não é linearmente proporcional à vazão.

Analise a tabela a seguir e realize a associação entre as colunas, correspondendo os tipos de medidor e sua função.

A - Medidor eletromagnético	I - Também chamado de rotâmetro, indica diretamente a vazão de fluidos.
B - Medidor de turbina	II - Fornece uma ótima recuperação de pressão, de modo que a perda de carga é baixa.
C - Medidor de área variável, ou de flutuador	III - A taxa de rotação do rotor pode ser considerada aproximadamente proporcional à vazão em volume em uma ampla faixa.
D - Tubo de Venturi	IV- Um campo magnético é criado transversalmente ao tubo.

Assinale a alternativa correta.

Escolha uma:
