Manufatura Mecânica Usinagem U2

MANUFATURA MECÂNICA USINAGEM U2 - SEÇÃO 1 U2 S1 - ATIVIDADE DIAGNÓSTICA

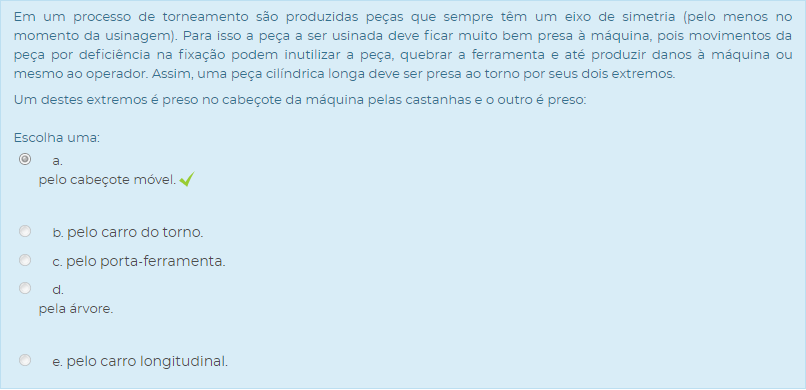

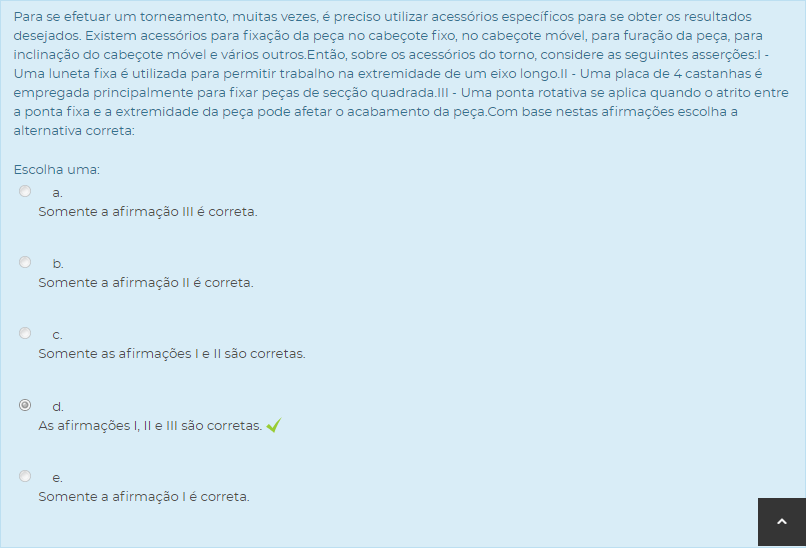

1) Em um processo de torneamento são produzidas peças que sempre têm um eixo de simetria (pelo menos no momento da usinagem). Para isso a peça a ser usinada deve ficar muito bem presa à máquina, pois movimentos da peça por deficiência na fixação podem inutilizar a peça, quebrar a ferramenta e até produzir danos à máquina ou mesmo ao operador. Assim, uma peça cilíndrica longa deve ser presa ao torno por seus dois extremos.

Um destes extremos é preso no cabeçote da máquina pelas castanhas e o outro é preso:
Escolha uma:

2) Toda operação de torneamento acontece com a peça girando em seu eixo e a ferramenta tendo dois movimentos: avanço e penetração. A combinação entre estes três movimentos é que possibilita o torneamento. Além disso, a operação pode ser para desbaste ou para acabamento. A tabela a seguir mostra algumas sugestões de velocidades de corte em função do material usinado.

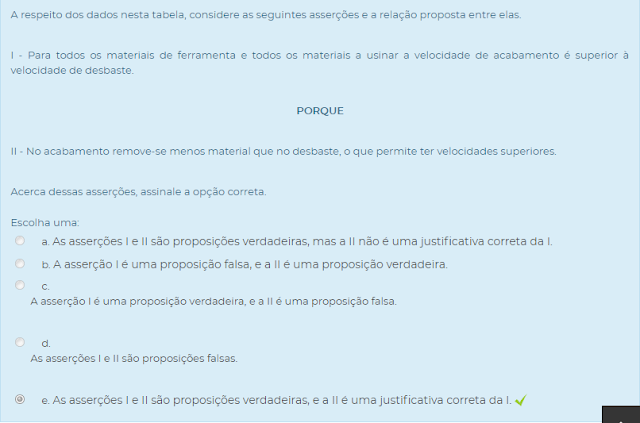

A respeito dos dados nesta tabela, considere as seguintes asserções e a relação proposta entre elas.

I - Para todos os materiais de ferramenta e todos os materiais a usinar a velocidade de acabamento é superior à velocidade de desbaste.

PORQUE

II - No acabamento remove-se menos material que no desbaste, o que permite ter velocidades superiores.

Acerca dessas asserções, assinale a opção correta.
Escolha uma:

3) O processo de torneamento é muito versátil, porque pode fazer diversos trabalhos diferentes, apenas mudando a ferramenta em uso e os seus movimentos. Considere a figura a seguir, que mostra os principais tipos de operações que o torneamento pode realizar.

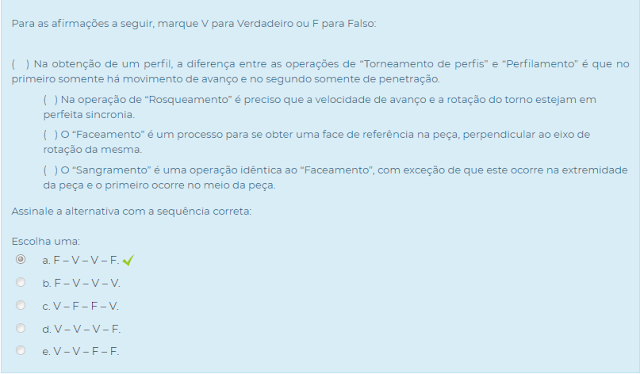

Para as afirmações a seguir, marque V para Verdadeiro ou F para Falso:

( ) Na obtenção de um perfil, a diferença entre as operações de “Torneamento de perfis” e “Perfilamento” é que no primeiro somente há movimento de avanço e no segundo somente de penetração.

( ) Na operação de “Rosqueamento” é preciso que a velocidade de avanço e a rotação do torno estejam em perfeita sincronia.

( ) O “Faceamento” é um processo para se obter uma face de referência na peça, perpendicular ao eixo de rotação da mesma.

( ) O “Sangramento” é uma operação idêntica ao “Faceamento”, com exceção de que este ocorre na extremidade da peça e o primeiro ocorre no meio da peça.

Assinale a alternativa com a sequência correta:
Escolha uma:

 MANUFATURA MECÂNICA USINAGEM U2 - SEÇÃO 1 U2 S1 - ATIVIDADE DE APRENDIZAGEM

1) Na empresa em que você trabalha será colocado em produção um processo de torneamento de desbaste de um eixo e você deve estabelecer a rotação do torno para este processo. O eixo a ser usinado é cilíndrico com diâmetro inicial de 50 mm. O material do eixo é aço 1045. A tabela a seguir dá sugestões de velocidades de corte para o torneamento.

TABELA DE VELOCIDADE DE CORTE (V) PARA TORNO
Materiais	Ferramentas de aço rápido			Ferramenta de carboneto-metálico
	Desbaste	Acabamento	Roscar Recartilhar	Desbaste	Acabamento
Aço 1020	25	30	10	200	300
Aço 1045	20	25	8	120	160
Aço Extraduro 1060	15	20	6	40	60
Ferro Fundido maleável	20	25	8	70	85
Ferro Fundido Gris	15	20	8	65	95
Ferro Fundido duro	10	15	6	30	50
Bronze	30	40	10-25	300	380
Latão-Cobre	40	50	10-25	350	400
Alumínio	60	90	15-35	500	700
Fibra e Ebonite	25	40	10-20	120	150

Fonte: Medeiros, G. P. Disponível em goo.gl/aTu3hw. Acesso em 26-10-2017

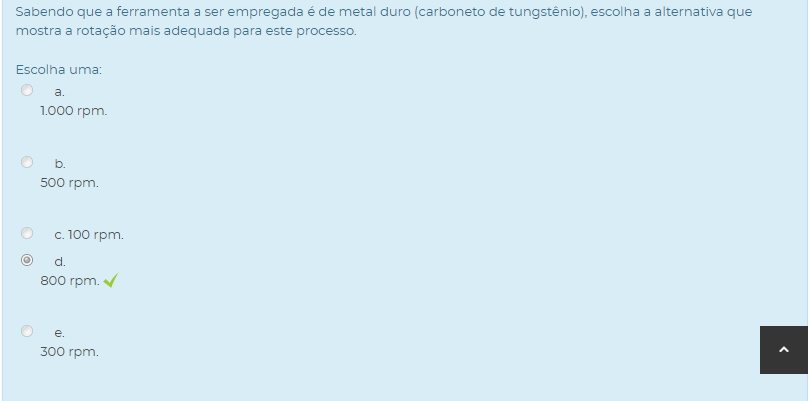

Sabendo que a ferramenta a ser empregada é de metal duro (carboneto de tungstênio), escolha a alternativa que mostra a rotação mais adequada para este processo.

Escolha uma:

Escolha uma:

 MANUFATURA MECÂNICA USINAGEM U2 - SEÇÃO 2 U2 S2 - ATIVIDADE DIAGNÓSTICA

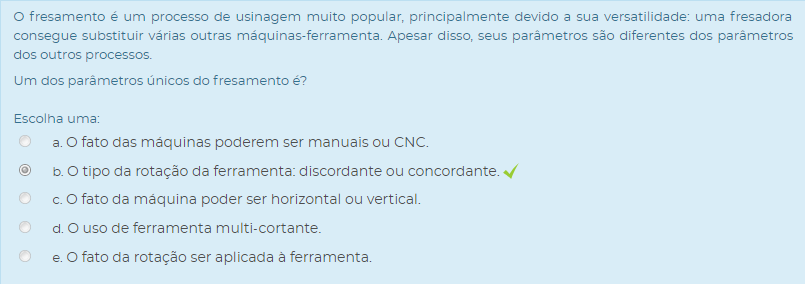

1) O fresamento é um processo de usinagem muito popular, principalmente devido a sua versatilidade: uma fresadora consegue substituir várias outras máquinas-ferramenta. Apesar disso, seus parâmetros são diferentes dos parâmetros dos outros processos.

Um dos parâmetros únicos do fresamento é?
Escolha uma:

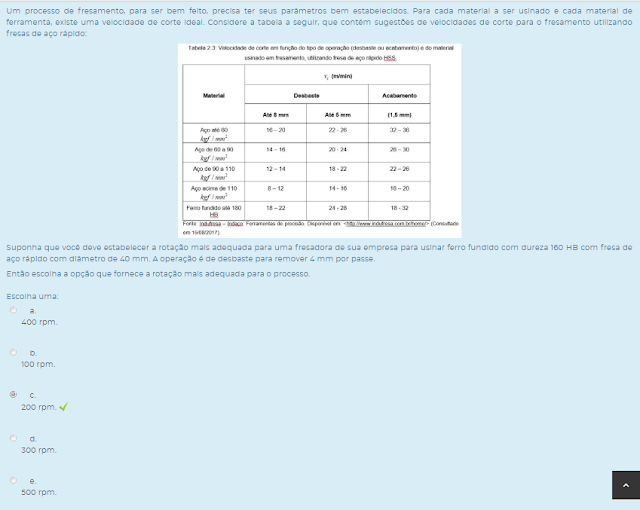

2) Um processo de fresamento, para ser bem feito, precisa ter seus parâmetros bem estabelecidos. Para cada material a ser usinado e cada material de ferramenta, existe uma velocidade de corte ideal. Considere a tabela a seguir, que contém sugestões de velocidades de corte para o fresamento utilizando fresas de aço rápido:

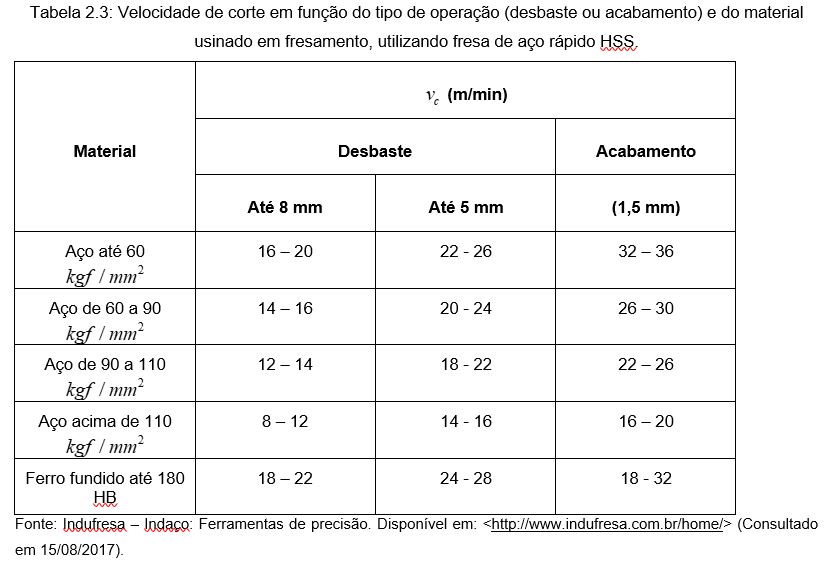

Suponha que você deve estabelecer a rotação mais adequada para uma fresadora de sua empresa para usinar ferro fundido com dureza 160 HB com fresa de aço rápido com diâmetro de 40 mm. A operação é de desbaste para remover 4 mm por passe.

Então escolha a opção que fornece a rotação mais adequada para o processo.
Escolha uma:

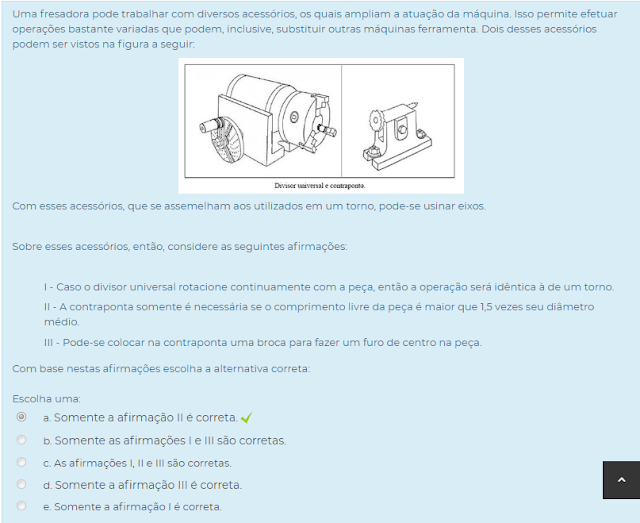

1) Uma fresadora pode trabalhar com diversos acessórios, os quais ampliam a atuação da máquina. Isso permite efetuar operações bastante variadas que podem, inclusive, substituir outras máquinas ferramenta. Dois desses acessórios podem ser vistos na figura a seguir:


Com esses acessórios, que se assemelham aos utilizados em um torno, pode-se usinar eixos.

Sobre esses acessórios, então, considere as seguintes afirmações:

I - Caso o divisor universal rotacione continuamente com a peça, então a operação será idêntica à de um torno.

II - A contraponta somente é necessária se o comprimento livre da peça é maior que 1,5 vezes seu diâmetro médio.

III - Pode-se colocar na contraponta uma broca para fazer um furo de centro na peça.

Com base nestas afirmações escolha a alternativa correta:
Escolha uma:

2) Imagine um processo de fresamento em que se deve usinar uma peça de aço 1055 com resistência à tração de 650 MPa. O comprimento total de usinagem é de 200 mm. O diâmetro da fresa é de 25 mm e ela tem 6 dentes. O desbaste a ser feito é de 6 mm (ap), a penetração adotada é de 12 mm e o avanço é de 0,22 mm/dente (fz). As rotações disponíveis no painel da fresadora são: 100, 200, 300, 400 e 500 rpm. A tabela a seguir apresenta sugestões de velocidades de corte para o fresamento:

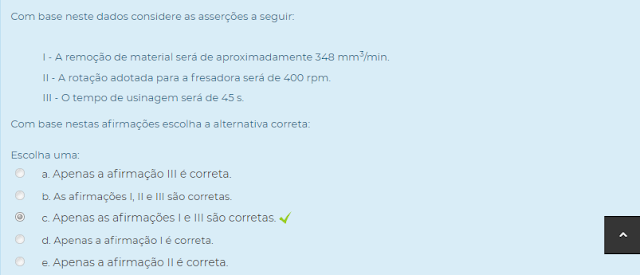

Com base neste dados considere as asserções a seguir:

I - A remoção de material será de aproximadamente 348 mm3/min.

II - A rotação adotada para a fresadora será de 400 rpm.

III - O tempo de usinagem será de 45 s.

Com base nestas afirmações escolha a alternativa correta:
Escolha uma:

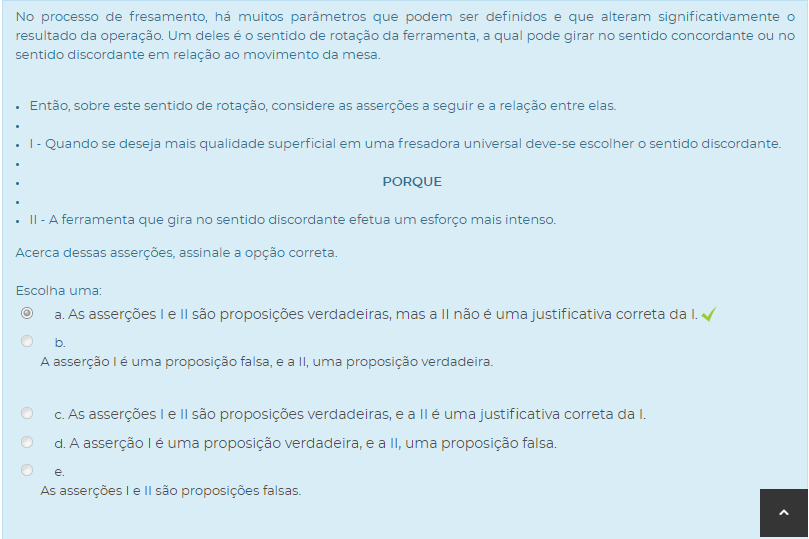

3) No processo de fresamento, há muitos parâmetros que podem ser definidos e que alteram significativamente o resultado da operação. Um deles é o sentido de rotação da ferramenta, a qual pode girar no sentido concordante ou no sentido discordante em relação ao movimento da mesa.

Então, sobre este sentido de rotação, considere as asserções a seguir e a relação entre elas.

I - Quando se deseja mais qualidade superficial em uma fresadora universal deve-se escolher o sentido discordante.

PORQUE

II - A ferramenta que gira no sentido discordante efetua um esforço mais intenso.

Acerca dessas asserções, assinale a opção correta.
Escolha uma:

---

 MANUFATURA MECÂNICA USINAGEM U2 - SEÇÃO 3 U2 S3 - ATIVIDADE DIAGNÓSTICA

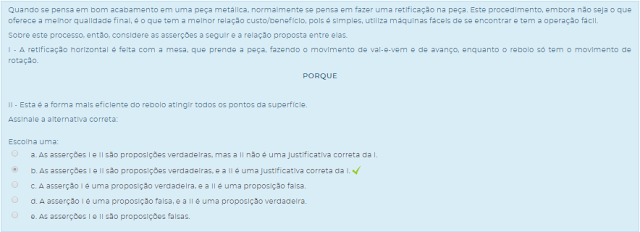

1) Quando se pensa em bom acabamento em uma peça metálica, normalmente se pensa em fazer uma retificação na peça. Este procedimento, embora não seja o que oferece a melhor qualidade final, é o que tem a melhor relação custo/benefício, pois é simples, utiliza máquinas fáceis de se encontrar e tem a operação fácil.

Sobre este processo, então, considere as asserções a seguir e a relação proposta entre elas.

I - A retificação horizontal é feita com a mesa, que prende a peça, fazendo o movimento de vai-e-vem e de avanço, enquanto o rebolo só tem o movimento de rotação.

PORQUE

II - Esta é a forma mais eficiente do rebolo atingir todos os pontos da superfície.Assinale a alternativa correta:
Escolha uma:

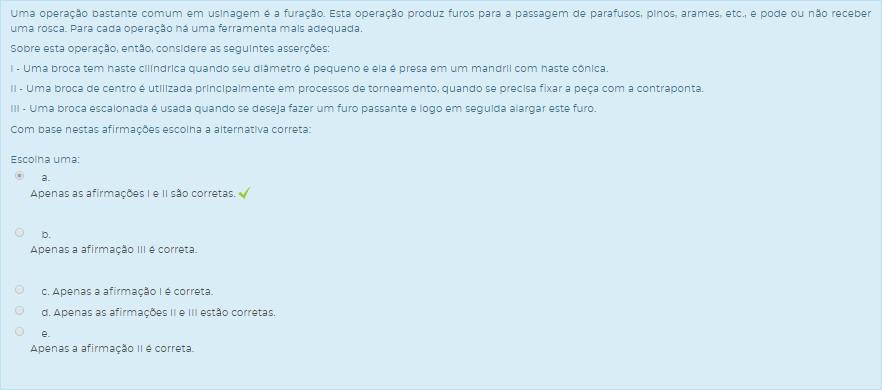

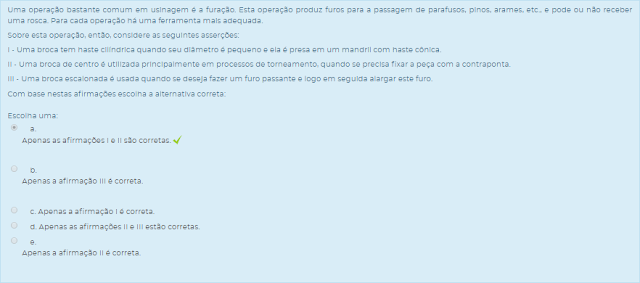

2) Uma operação bastante comum em usinagem é a furação. Esta operação produz furos para a passagem de parafusos, pinos, arames, etc., e pode ou não receber uma rosca. Para cada operação há uma ferramenta mais adequada.

Sobre esta operação, então, considere as seguintes asserções:

I - Uma broca tem haste cilíndrica quando seu diâmetro é pequeno e ela é presa em um mandril com haste cônica.

II - Uma broca de centro é utilizada principalmente em processos de torneamento, quando se precisa fixar a peça com a contraponta.

III - Uma broca escalonada é usada quando se deseja fazer um furo passante e logo em seguida alargar este furo.

Com base nestas afirmações escolha a alternativa correta:
Escolha uma:

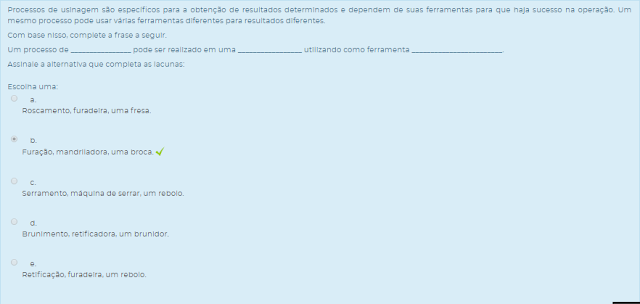

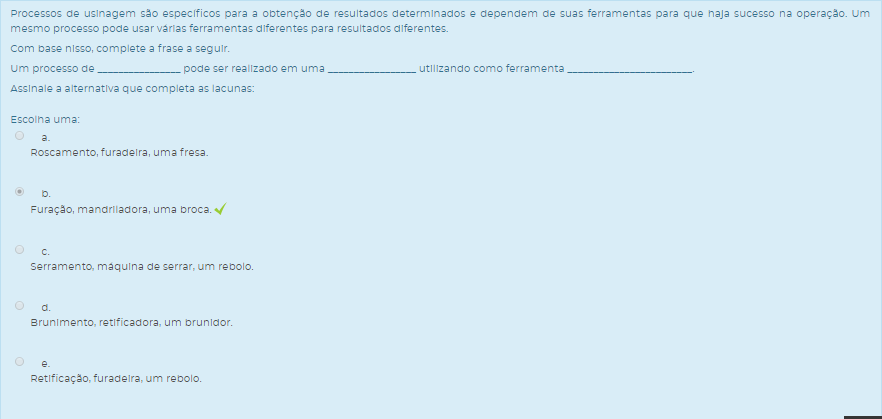

3) Processos de usinagem são específicos para a obtenção de resultados determinados e dependem de suas ferramentas para que haja sucesso na operação. Um mesmo processo pode usar várias ferramentas diferentes para resultados diferentes.

Com base nisso, complete a frase a seguir.

Um processo de ________________ pode ser realizado em uma _________________ utilizando como ferramenta ________________________.Assinale a alternativa que completa as lacunas:
Escolha uma:

---

MANUFATURA MECÂNICA USINAGEM U2 - SEÇÃO 3 U2 S3 - ATIVIDADE DE APRENDIZAGEM

1) Normalmente quando se recebe a matéria prima para uma operação de usinagem é preciso cortá-la para que ela tenha as dimensões adequadas à usinagem. Este corte pode ser feito de várias maneiras: corte com lâminas sem dentes, serramento, oxicorte, corte com laser e outros meios. O mais utilizado destes meios é o serramento, por ser simples na operação, barato nos equipamentos e barato na ferramenta. O serramento pode ser realizado em várias máquinas de serrar, cada uma com suas aplicações preferenciais. A seguir, pode-se ver uma máquina de serrar alternativa.

Sobre o serramento, então, considere as seguintes asserções e a relação proposta entre elas:

I - As máquinas de serrar alternativas são as mais lentas.

PORQUE

II - Funcionam com sistemas biela-manivela e cortam apenas em um sentido.

Agora considere as asserções e sua relação:
Escolha uma:

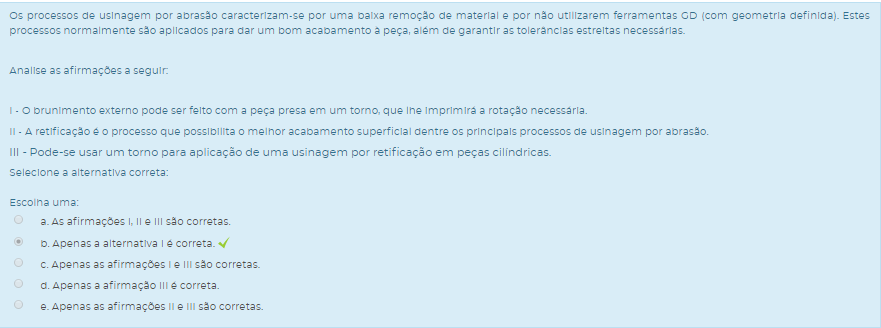

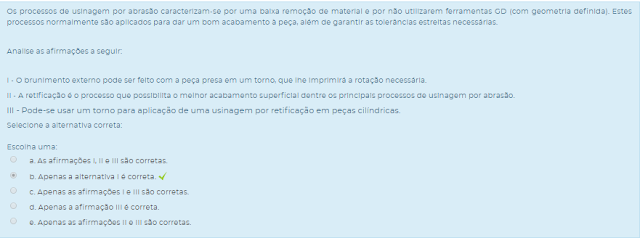

2) Os processos de usinagem por abrasão caracterizam-se por uma baixa remoção de material e por não utilizarem ferramentas GD (com geometria definida). Estes processos normalmente são aplicados para dar um bom acabamento à peça, além de garantir as tolerâncias estreitas necessárias.

Analise as afirmações a seguir:

I - O brunimento externo pode ser feito com a peça presa em um torno, que lhe imprimirá a rotação necessária.

II - A retificação é o processo que possibilita o melhor acabamento superficial dentre os principais processos de usinagem por abrasão.

III - Pode-se usar um torno para aplicação de uma usinagem por retificação em peças cilíndricas.

Selecione a alternativa correta:
Escolha uma:

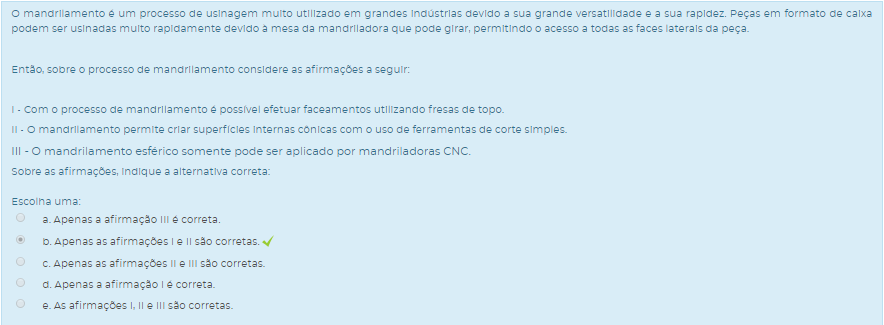

3) O mandrilamento é um processo de usinagem muito utilizado em grandes indústrias devido a sua grande versatilidade e a sua rapidez. Peças em formato de caixa podem ser usinadas muito rapidamente devido à mesa da mandriladora que pode girar, permitindo o acesso a todas as faces laterais da peça.

Então, sobre o processo de mandrilamento considere as afirmações a seguir:

I - Com o processo de mandrilamento é possível efetuar faceamentos utilizando fresas de topo.

II - O mandrilamento permite criar superfícies internas cônicas com o uso de ferramentas de corte simples.

III - O mandrilamento esférico somente pode ser aplicado por mandriladoras CNC.

Sobre as afirmações, indique a alternativa correta:
Escolha uma:

---

 MANUFATURA MECÂNICA USINAGEM U2 - SEÇÃO 3 U2 - AVALIAÇÃO DA UNIDADE

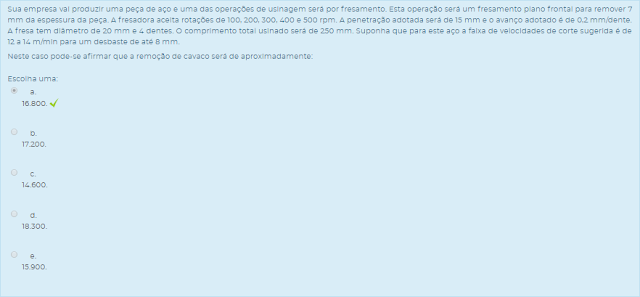

 1) Sua empresa vai produzir uma peça de aço e uma das operações de usinagem será por fresamento. Esta operação será um fresamento plano frontal para remover 7 mm da espessura da peça. A fresadora aceita rotações de 100, 200, 300, 400 e 500 rpm. A penetração adotada será de 15 mm e o avanço adotado é de 0,2 mm/dente. A fresa tem diâmetro de 20 mm e 4 dentes. O comprimento total usinado será de 250 mm. Suponha que para este aço a faixa de velocidades de corte sugerida é de 12 a 14 m/min para um desbaste de até 8 mm.

Neste caso pode-se afirmar que a remoção de cavaco será de aproximadamente:
Escolha uma:

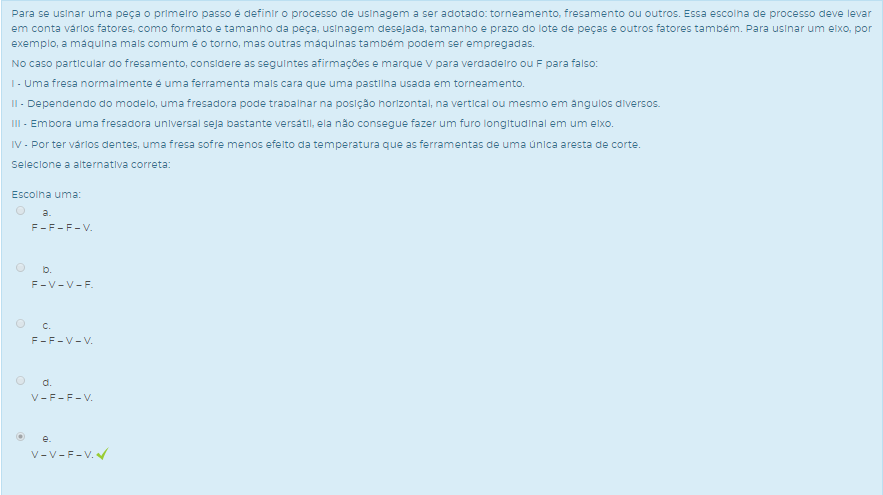

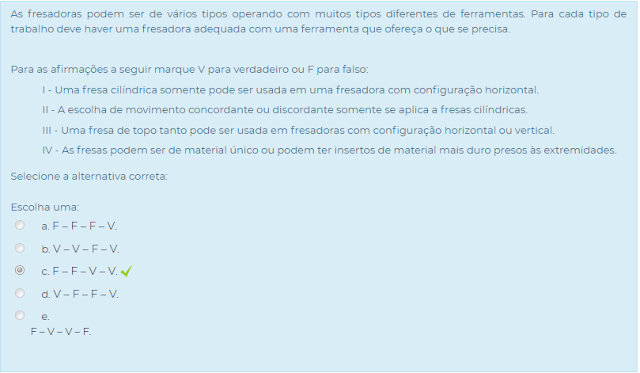

2) Para se usinar uma peça o primeiro passo é definir o processo de usinagem a ser adotado: torneamento, fresamento ou outros. Essa escolha de processo deve levar em conta vários fatores, como formato e tamanho da peça, usinagem desejada, tamanho e prazo do lote de peças e outros fatores também. Para usinar um eixo, por exemplo, a máquina mais comum é o torno, mas outras máquinas também podem ser empregadas.

No caso particular do fresamento, considere as seguintes afirmações e marque V para verdadeiro ou F para falso:

I - Uma fresa normalmente é uma ferramenta mais cara que uma pastilha usada em torneamento.

II - Dependendo do modelo, uma fresadora pode trabalhar na posição horizontal, na vertical ou mesmo em ângulos diversos.

III - Embora uma fresadora universal seja bastante versátil, ela não consegue fazer um furo longitudinal em um eixo.

IV - Por ter vários dentes, uma fresa sofre menos efeito da temperatura que as ferramentas de uma única aresta de corte.

Selecione a alternativa correta:
Escolha uma:

3) O processo de furação, embora seja simples e muito empregado nas oficinas de usinagem, pode empregar diversas ferramentas, dependendo da necessidade do operador.

Pensando em uma furadeira de coluna, faça a associação das colunas, de forma que na primeira se vê a ferramenta e na segunda o que se pode fazer.

(I) Broca de centro	(1) Furo passante sem grande precisão
(II) Broca helicoidal comum	(2) Furo com dimensões precisas e bom acabamento
(III) Alargador	(3) Furo longo, passante ou cego
(IV) Broca canhão	(4) Furo para apoio de dispositivo de centralização de peça

Agora faça a associação da coluna da esquerda com a da direita:
Escolha uma:

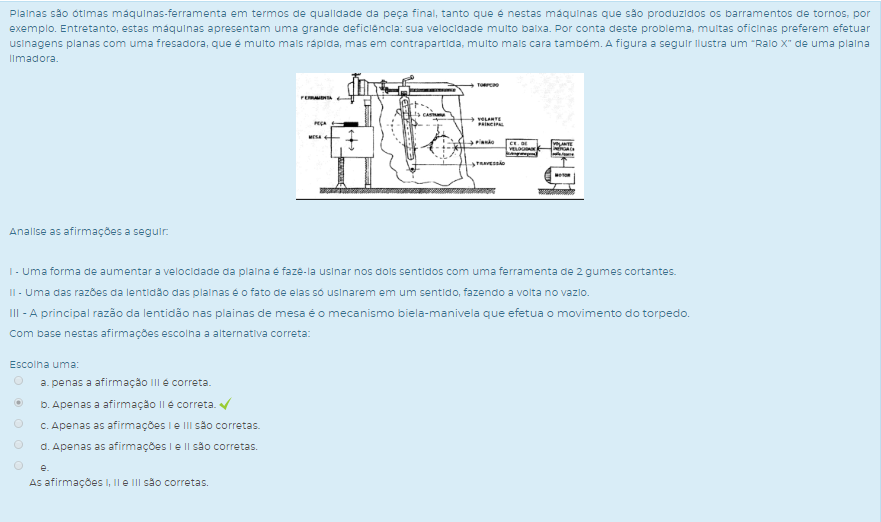

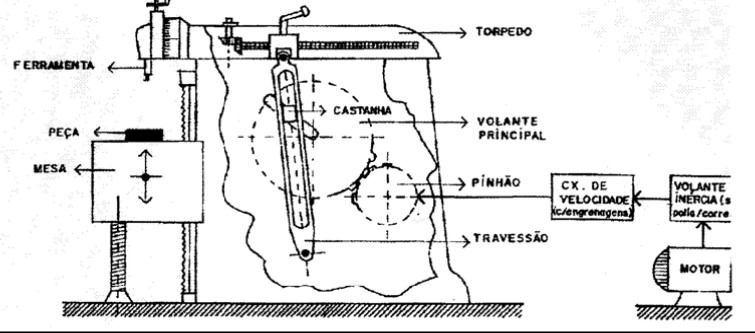

4) Plainas são ótimas máquinas-ferramenta em termos de qualidade da peça final, tanto que é nestas máquinas que são produzidos os barramentos de tornos, por exemplo. Entretanto, estas máquinas apresentam uma grande deficiência: sua velocidade muito baixa. Por conta deste problema, muitas oficinas preferem efetuar usinagens planas com uma fresadora, que é muito mais rápida, mas em contrapartida, muito mais cara também. A figura a seguir ilustra um “Raio X” de uma plaina limadora.


Analise as afirmações a seguir:

I - Uma forma de aumentar a velocidade da plaina é fazê-la usinar nos dois sentidos com uma ferramenta de 2 gumes cortantes.

II - Uma das razões da lentidão das plainas é o fato de elas só usinarem em um sentido, fazendo a volta no vazio.

III - A principal razão da lentidão nas plainas de mesa é o mecanismo biela-manivela que efetua o movimento do torpedo.

Com base nestas afirmações escolha a alternativa correta:
Escolha uma:

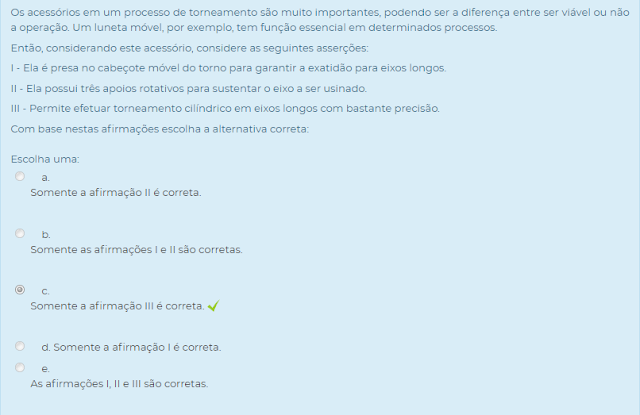

5) O processo de torneamento é um dos mais importantes na indústria por sua versatilidade e por seu custo relativamente baixo. De posse dos acessórios adequados, muitas operações complexas podem ser realizadas, com qualidade boa.

Assim, considere as afirmações a seguir sobre o torneamento:

I - A peça sempre é presa no cabeçote fixo pela placa, que pode ter 3 ou 4 castanhas.

II - A ferramenta sempre é presa no carro porta-ferramenta.

III - Uma das funções do barramento é suportar o cabeçote móvel.

Com base nestas afirmações escolha a alternativa correta:
Escolha uma:
