GERAÇÃO E DISTRIBUIÇÃO DE VAPOR U2

GERAÇÃO E DISTRIBUIÇÃO DE VAPOR U2 - SEÇÃO 1 U2 S1 - ATIVIDADE DIAGNÓSTICA

1) Muitos materiais são classificados como combustíveis, porém nem todos apresentam aplicabilidade como um combustível industrial. Todos os combustíveis podem ser encontrados nos estados sólido, líquido ou gasoso e podem ser obtidos naturalmente ou após processamento, porém, a aplicação industrial depende de alguns critérios como: estar disponível em quantidades razoavelmente grandes, a sua utilização na operação de combustão deve ser de baixo custo e este deve apresentar um poder calorífico apreciável.

Considerando o contexto, avalie as afirmativas a seguir:

I. Os combustíveis industriais apresentam muitas ligações químicas carbono-carbono e carbono-hidrogênio altamente energéticas.

II. A energia química pode ser absorvida mediante a reação com o oxigênio presente no ar atmosférico.

III. A reação de oxigênio com os combustíveis industriais libera luz e grande quantidade de calor.

Considerando o contexto apresentado, assinale a alternativa correta.

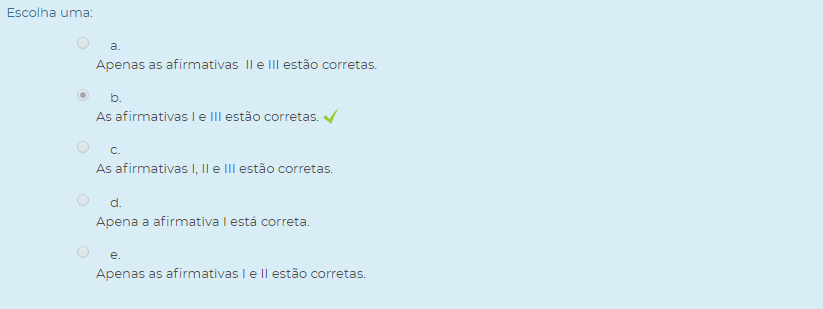

Escolha uma:

2) Dentre os diversos combustíveis industriais disponíveis no mercado, muitas indústrias de processamento optam por utilizar os óleos combustíveis e o GN, porém dependendo da disponibilidade regional e do preço de mercado, algumas empresas misturam os combustíveis com reaproveitamento de resíduos oriundos do processamento da madeira e da cana-de-açúcar ou biogás obtendo, dessa forma, menor impacto ambiental, menor geração de resíduos sólidos, menor dependência de combustíveis fósseis não renováveis e aumentando a lucratividade da empresa. Os combustíveis precisam ser misturados com o oxigênio do ar atmosférico a fim de realizarem uma combustão adequada, do contrário as características da combustão não serão atingidas. Na composição dos combustíveis industriais existem alguns elementos, além do carbono e do hidrogênio, que são indesejáveis ao processo de combustão.

Qual o elemento no qual a sua composição deve ser controlada atentamente, pois pode diminuir a eficiência da combustão reagindo com o oxigênio e formando óxidos altamente poluidores do ambiente?
Escolha uma:

3) A Combustão é definida como sendo um processo exotérmico com emissão de luz e liberação simultânea de uma determinada quantidade de energia na forma de calor a partir de uma reação química entre um material combustível e outro comburente com formação de produtos gasosos denominados de gases de combustão.

Tomando como referência o conceito de combustão, julgue as afirmativas a seguir em (V) Verdadeiras ou (F) Falsas.

( ) O material combustível é composto majoritariamente por carbono e hidrogênio, com pequenas concentrações de enxofre.

( ) Os combustíveis reagem com o oxigênio presente no ar atmosférico, que tem composição mássica de 23% oxigênio e 77% nitrogênio, formando óxidos e vapor d’água.

( ) O calor de combustão, isto é, a energia absorvida pela combustão, é explicitada por meio da entalpia de combustão específica.

( ) Toda entalpia de combustão é uma soma entre o valor da entalpia no estado termodinâmico dos gases de combustão e um referencial teórico.

Assinale a alternativa que apresenta a sequência CORRETA.

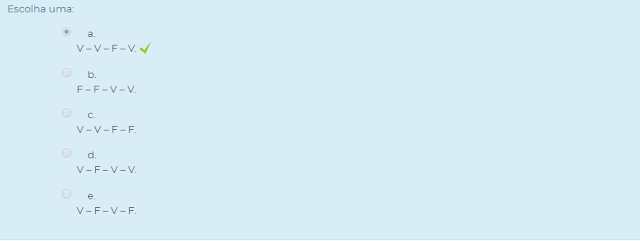

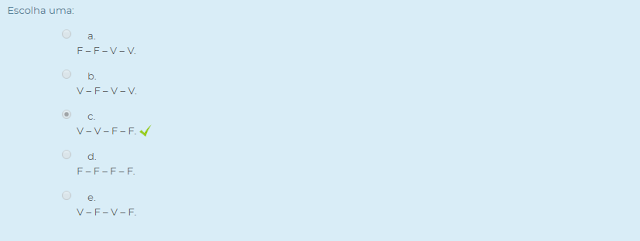

Escolha uma:


GERAÇÃO E DISTRIBUIÇÃO DE VAPOR U2 - SEÇÃO 1 U2 S1 - ATIVIDADE DE APRENDIZAGEM
1) O óleo combustível é um derivado do petróleo obtido no processo de refino. De acordo com os processos e misturas que passa nas refinarias, ele apresenta uma diversidade de tipos que atendem as mais variadas exigências do mercado. O produto é utilizado pela indústria para aquecimento de caldeiras e fornos, ou em motores de combustão interna para geração de calor.

Com relação ao óleo combustível, complete as lacunas da sentença a seguir.

O óleo combustível é uma das frações pesadas do petróleo oriunda na _________________ a vácuo e, por sua ___________ massa molar, apresenta _______ poder calorífico sendo utilizado preferencialmente como combustível em______________ e ___________ industriais.

Assinale a alternativa que completa as lacunas corretamente.

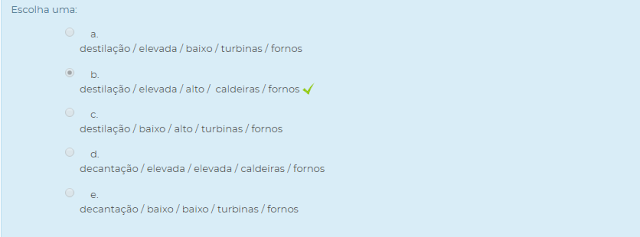

Escolha uma:

2) As maiores quantidades de combustíveis derivados do petróleo são produzidas após a destilação do petróleo bruto recebido nas refinarias. Dentre estes combustíveis encontram-se o coque verde, diesel, gasolina, naftas, óleo combustível, GLP, querosene, dentre outros. Os compostos orgânicos mais comuns presentes nos hidrocarbonetos (HC) que compõem o petróleo.



Com base nas informações disponíveis associe a Coluna A, que apresenta os compostos orgânicos com  a Coluna B, que a presenta as devidas porcentagens de hidrocarbonetos do petróleo:



COLUNA - A COLUNA - B

1. Organometálicos

2. Compostos de enxofre

3. Compostos nitrogenados

4. Compostos oxigenados

5. Asfaltenos e resinas∼

I. 6,9-7,3%

II. ∼ 6,5 %

III. ≤ 0,3%

IV. Varia conforme a qualidade do petróleo

V. ∼0,17%

A seguir assinale a alternativa que apresenta a associação correta.

Escolha uma:

3) Óleo diesel é um combustível fóssil obtido a partir da destilação do petróleo. Apresenta uma grande quantidade de enxofre e é bastante utilizado para o transporte de cargas.O óleo diesel, de forma geral, tem grandes aplicações nos setores rodoviário (quando utilizado em carros, ônibus, furgões e caminhões) e industrial (quando utilizado em geradores elétricos ou para manter o aquecimento em caldeiras). Vale ressaltar que pequenas embarcações também fazem uso desse combustível. No Brasil, a utilização do óleo diesel está bastante direcionada para o transporte de cargas, principalmente nos motores de caminhões, pois grande parte da distribuição de produtos pelo país é feita por rodovias.

Tomando como referência os óleos combustíveis, julgue as afirmativas a seguir em (V) Verdadeiras ou (F) Falsas.

( ) O óleo combustível é uma das frações leves do petróleo oriunda na destilação a vácuo e, por sua baixa massa molar, apresenta baixo poder calorífico sendo utilizado preferencialmente como combustível em caldeiras e fornos industriais.

( ) São óleos de composição variada, formados por hidrocarbonetos parafínicos, naftênicos, aromáticos e olefinas, além de contaminantes como o enxofre, vanádio, sódio e níquel.

( ) O óleo diesel é a fração do petróleo ligeiramente mais densa que o querosene formado por hidrocarbonetos, enxofre, nitrogênio e oxigênio.

( ) No Brasil, diferentes tipos de diesel são classificados de acordo com o percentual de enxofre e são comercializados para fins de queima em motores a ciclo diesel.

Assinale a alternativa que apresenta a sequência CORRETA.

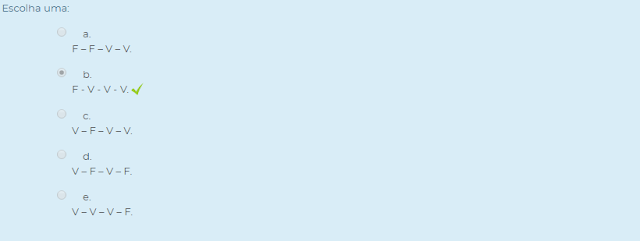

Escolha uma:


GERAÇÃO E DISTRIBUIÇÃO DE VAPOR U2 - SEÇÃO 2 U2 S2 - ATIVIDADE DIAGNÓSTICA
1) Para um melhor aproveitamento das vantagens dos combustíveis gasosos, é necessário conhecer algumas de suas propriedades, as quais proporcionam um desempenho ótimo durante sua utilização. Tais propriedades são: densidade (relativa e absoluta), poder calorífico, calor específico, jatos, velocidade de queima, chama de gás e os limites de inflamabilidade. Dada a importância de tais propriedades para a tecnologia de combustão de combustíveis gasosos, é fundamental analisarmos cada uma delas.

Considerando o contexto, avalie as afirmativas a seguir:

I. O poder calorífico, se refere à quantidade de calor absorvido pela queima do combustível.

II. O calor específico é uma propriedade utilizada para relacionar o quanto de energia é necessária para que uma unidade mássica de um material varie sua temperatura em uma unidade.

III. A introdução do combustível gasoso (ou mistura de combustíveis) com o comburente normalmente é realizada por meio de um bico injetor.

IV - O fluxo gasoso que escoa através do bocal é denominado de jato, podendo ser livre quando não há influência do meio externo sobre o escoamento ou, então, confinado quando o ambiente causa recirculação.

Considerando o contexto apresentado, assinale a alternativa correta.

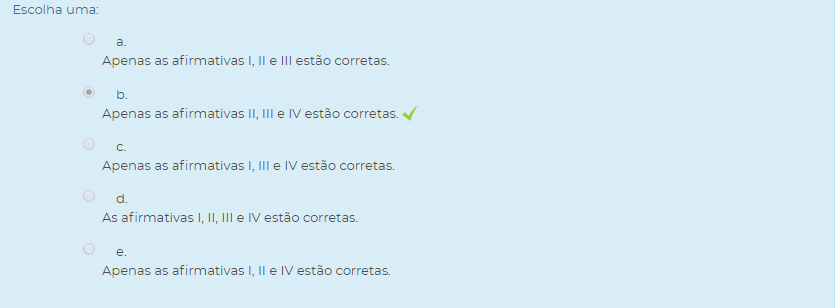

Escolha uma:

2) A introdução do combustível gasoso (ou mistura de combustíveis) com o comburente normalmente é realizada por meio de um bico injetor. O fluxo gasoso que escoa através do bocal é denominado de jato, podendo ser livre quando não há influência do meio externo sobre o escoamento ou, então, confinado quando o ambiente causa recirculação. Ao atravessar o bocal, os jatos normalmente se expandem de forma cônica conforme apresentado na Figura abaixo, que apresenta um jato livre a partir de um bocal singular de área simples. Podemos observar a presença de três regiões distintas ao longo do desenvolvimento do jato.

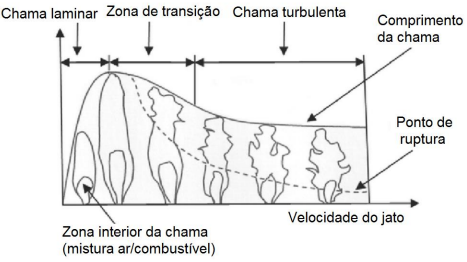

Adaptada de LAGEMANN (2016, p. 58)

Considerando o contexto, avalie as afirmativas a seguir:

I. A região inicial compreende a distância horizontal de até nove vezes o comprimento do raio do bocal (r0) em que a velocidade axial do jato não é função do raio e o mesmo se expande em formato cônico.

II. Ao longo do seu desenvolvimento (região de transição), a velocidade axial do jato é aumentada e a sua área se diminui devido ao arraste dos gases do meio que se incorporam ao jato.

III. Em determinado momento (região principal), o jato adquire área máxima e não se expande ademais, tendo percorrido 16 vezes o raio do bocal e podendo se estender a até 200 r0 .

IV. O ângulo compreendido entre o jato principal e o bocal é de o 20 , aproximadamente.

Considerando o contexto apresentado, assinale a alternativa correta.
Escolha uma:

3) As chamas laminares são notadamente marcadas por um comportamento de queima ordenado e bem definido, apresentando um determinado comprimento (ou altura) de chama. Ao aumentarmos a vazão de combustível (aumento da velocidade de escoamento dos gases) ocorre, naturalmente, um aumento do número de Reynolds e o escoamento se torna turbulento. A turbulência no escoamento causa instabilidade na chama originando um ponto de ruptura a partir do qual a queima ocorre de modo aleatório (turbulento), conforme apresentado na Figura abaixo.


Com relação ao modo turbulento, complete as lacunas da sentença a seguir.

Como a turbulência está relacionada ao _____________ da vazão de combustível e, também, com uma transferência térmica e mássica mais ___________, é comum que chamas _____________ consumam ___________ quantidade de combustível e produzam calor a uma taxa consideravelmente maior do que chamas _____________.

Assinale a alternativa que completa as lacunas corretamente.

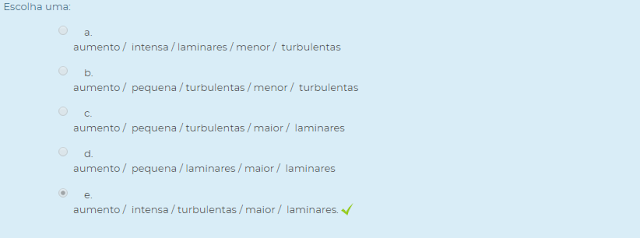

Escolha uma:


GERAÇÃO E DISTRIBUIÇÃO DE VAPOR U2 - SEÇÃO 2 U2 S2 - ATIVIDADE DE APRENDIZAGEM
1) As caldeiras são sistemas projetados para aquecer ar ou água para produzir calor ou energia. Eles podem ser incrivelmente simples ou bastante elaborados, mas os modelos básicos são compostos de um recipiente fechado onde o calor é aplicado à água, que é então circulada em todo o sistema sob a forma de água quente ou vapor. A água deve ser fervida para criar vapor, dando o nome do dispositivo.

Tomando como referência sobre caldeiras, julgue as afirmativas a seguir em (V) Verdadeiras ou (F) Falsas.

( ) As chamas laminares são notadamente marcadas por um comportamento de queima ordenado e bem definido, apresentando um determinado comprimento (ou altura) de chama.

( ) Ao aumentarmos a vazão de combustível ocorre, naturalmente, uma diminuição do número de Reynolds e o escoamento se torna laminar.

( ) Muitos equipamentos industriais como caldeiras e fornos são projetados para operarem com chamas turbulentas.

( ) Para que a queima do combustível ocorra, é necessário manter a mistura combustível-ar com uma composição tal que esteja entre os limites de inflamabilidade.

Assinale a alternativa que apresenta a sequência CORRETA.

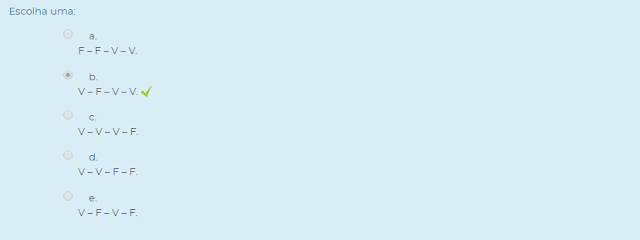

Escolha uma:

2) A Velocidade de chama é a velocidade de uma frente de chama de uma mistura ar/combustível sob determinadas condições. O conhecimento de parâmetros de velocidade de chama é útil também para a intercambiabilidade dos gases, no sentido de se garantir a estabilidade de combustão em queimadores.

Considerando o contexto, avalie as afirmativas a seguir:

I. A velocidade de chama em condições controladas é subsônica.

II. Quando a velocidade de chama é supersônica, ocorre o que chamamos de detonação.

III. Noa queimadores subsônicos a velocidade de chama é turbulenta.

Considerando o contexto apresentado, assinale a alternativa correta.
Escolha uma:

3) Processos industriais são procedimentos envolvendo passos químicos ou mecânicos que fazem parte da manufatura de um ou vários itens, usualmente em grande escala. Processos industriais são os componentes chave da indústria pesada.

Com relação aos processos industriais, complete as lacunas da sentença a seguir.

Os processos industriais operam com grandes quantidades de combustíveis e, para sua _________________, é necessário pré-misturar um ______________ volume de ______________, que é uma situação muito propícia para a rápida propagação da chama

Assinale a alternativa que completa as lacunas corretamente.
Escolha uma:


GERAÇÃO E DISTRIBUIÇÃO DE VAPOR U2 - SEÇÃO 3 U2 S3 - ATIVIDADE DIAGNÓSTICA
1) Para o bombeamento do óleo desde o tanque de armazenagem até os aquecedores ou a caldeira empregam-se bombas centrífugas ou de deslocamento positivo de engrenagem (as mais comuns) ou de fuso helicoidal (para altas vazões). Não é comum o uso de bombas centrífugas, à exceção de instalações antigas, visto ser mais difícil realizar o controle das flutuações do escoamento. A função do sistema de bombeamento é fornecer o óleo combustível na pressão e na vazão necessária para a sua combustão

Com relação ao bombeamento de óleo, complete as lacunas da sentença a seguir.

Os aquecedores de ____________ visam adequar a ________________ do combustível para a queima pois, dessa forma, a _____________ do fluido adequa-se ao valor necessário para sua atomização pelos bicos atomizadores da __________.

Assinale a alternativa que completa as lacunas corretamente.

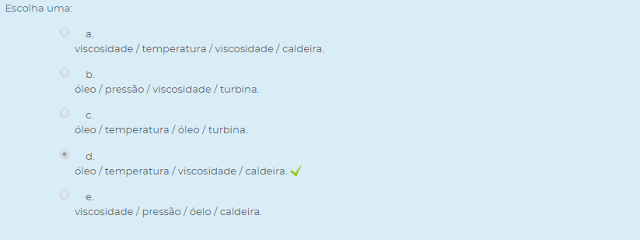

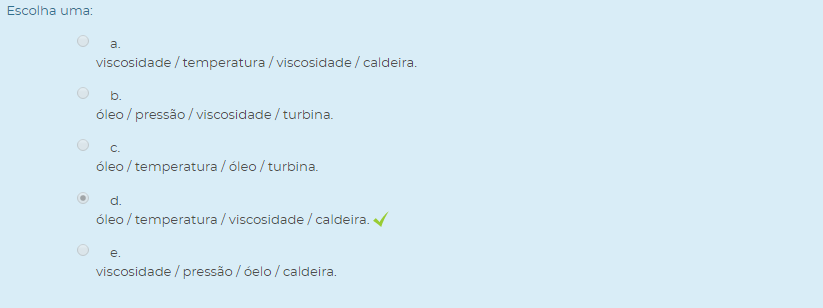

Escolha uma:

2) Além da densidade, devemos conhecer o ponto de fluidez (do inglês, pour point) definido como a menor temperatura na qual o combustível escoa. Como o ponto de fluidez depende de muitas condições ambientais, ele varia de acordo com as regiões do país, por isso, a ANP emitiu a Portaria o n 80 de 30 de Setembro de 1999 visando regular os valores do ponto de fluidez no Brasil em diferentes períodos do ano.

Tomando como referência o ponto de fluidez, julgue as afirmativas a seguir em (V) Verdadeiras ou (F) Falsas.

( ) Nos combustíveis líquidos, o aumento da temperatura aumenta a viscosidade, favorecendo o seu escoamento.

( ) A viscosidade tem relação com o resíduo de carbono dos combustíveis após a queima.

( ) Óleos combustíveis viscosos tendem a produzir maior resíduo de carbono, em especial os óleos com elevado teor de compostos naftênicos.

( ) A viscosidade dinâmica indica a tendência de o fluido resistir ao movimento (escoamento) para uma temperatura especificada.

Assinale a alternativa que apresenta a sequência CORRETA.

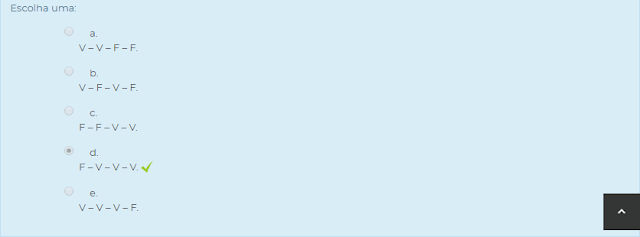

Escolha uma:

3) Os combustíveis líquidos mais comuns são frutos da destilação do petróleo, como, por exemplo, os óleos combustíveis e o óleo diesel e, por isso, são os mais consumidos. No entanto, combustíveis líquidos de outras fontes também são possíveis como, por exemplo, o óleo de alcatrão (ou simplesmente alcatrão, oriundo do carvão vegetal), o metanol, etanol e o biodiesel. Analogamente aos combustíveis gasosos, os líquidos apresentam um poder calorífico inferior (PCI) e superior (PCS) relacionados com a quantidade de energia liberada durante a combustão. A diferença entre estes se deve à presença de umidade no combustível.

Com base no PCI, avalie as seguintes asserções e a relação proposta entre elas.

I. O PCI é utilizado para comparar a capacidade energética de diferentes combustíveis.

PORQUE

II. Considera a energia necessária para o aquecimento e a evaporação da umidade contida no próprio combustível,

A respeito dessas asserções, assinale a alternativa correta.

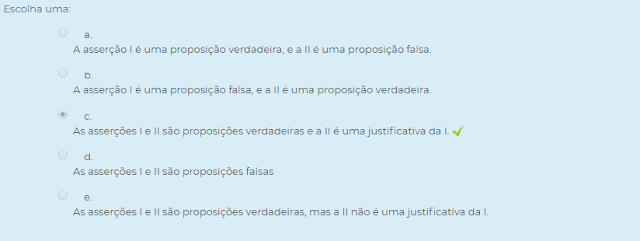

Escolha uma:


GERAÇÃO E DISTRIBUIÇÃO DE VAPOR U2 - SEÇÃO 3 U2 S3 - ATIVIDADE DE APRENDIZAGEM
1) Os estados da matéria podem, de forma simplificada, ser agrupados em sólido, líquido e gasoso. Uma das propriedades macroscópicas que geralmente distingue esses três estados da matéria é a densidade específica (massa/volume), pois para materiais comuns do dia a dia, a densidade de gases é menor do que a de líquidos, e as dos líquidos menor ainda do que a dos sólidos, embora neste último caso haja muitas exceções. A densidade é uma grandeza intensiva, isto é, não depende da quantidade de matéria. Assim, a densidade da água pura contida em um litro ou numa colher de 5 ml é a mesma. De forma geral, se a substância é homogênea, então a sua densidade é a mesma em todos os pontos do volume que ocupa. A densidade depende do tipo de substância , mas é em geral influenciada pela temperatura e pela pressão.

Tomando como referência o texto sobre estado da matéria, julgue as afirmativas a seguir em (V) Verdadeiras ou (F) Falsas.

( ) A densidade, para os combustíveis líquidos, é uma propriedade expressa em termos de o API (ou, graus API) em referência ao American Petroleum Institute.

( ) O método para determinar de densidade relativa é um método internacional do INPM (Instituto Nacional de Pesos e Medidas), que utiliza um densímetro de haste graduada para medir a densidade na temperatura de o 20 C.

( ) O petróleo pode ser classificado de acordo com o seu ºAPI em petróleo pesado se ºAPI > 20 , petróleo médio se o 20 > API > 30 ou petróleo leve se ºAPI < 30 .

( ) O ºAPI se relaciona com a densidade relativa (SG) do combustível.

Assinale a alternativa que apresenta a sequência CORRETA.
Escolha uma:

2) A densidade relativa é a razão entre as densidades absolutas do material e de um material tomado como referencial. No caso de líquidos, o material referencial é sempre a água e, no caso de gases, é ou o ar ou o hidrogênio. A densidade relativa é adimensional e o seu valor numérico independe do sistema de unidades usado. A densidade relativa do petróleo se situa entre 0,80 e 0,90 mas petróleos mais leves (0,70) ou mais pesados (1,00) podem ser encontrados. A densidade do petróleo é normalmente medida a 60ºF, que corresponde a cerca de 16ºC, e referida a densidade da água nesta mesma temperatura. O valor do o API da amostra de óleo é capaz de indicar o campo produtor da amostra. Para a determinação desse parâmetro, utilizamos a seguinte expressão.

ºAPI= 141,5/SG - 131,5

Sabendo-se que o ºAPI de uma amostra de petróleo é 40, determine a sua densidade relativa.
Escolha uma:

3) A viscosidade do fluido também pode ser descrita por meio da viscosidade cinemática ou da viscosidade Saybolt. A viscosidade cinemática origina-se da divisão da viscosidade absoluta pela massa específica do fluido sendo dada, no sistema CGS, em 2 cm /s (stokes). Diferentemente, a viscosidade Saybolt representa um intervalo de tempo, isto é, a quantidade de tempo em segundos que 60 mL do líquido necessita para atravessar um orifício a uma dada temperatura. As viscosidades dos combustíveis líquidos são determinadas em laboratório por meio de protocolos específicos e são utilizadas por fabricantes de queimadores para indicar a viscosidade ideal do combustível a ser utilizado em seus equipamentos.

Com base na propriedade viscosidade, avalie as seguintes asserções e a relação proposta entre elas.

I. A viscosidade é uma propriedade que afeta diretamente a eficiência do combustível durante a combustão.

PORQUE

II. Altera a quantidade de energia necessária para se atingir a temperatura ideal de queima.

A respeito dessas asserções, assinale a alternativa correta.
Escolha uma:


GERAÇÃO E DISTRIBUIÇÃO DE VAPOR U2 - SEÇÃO 3 U2 - AVALIAÇÃO DA UNIDADE
1) As propriedades termodinâmicas são características descritivas do comportamento do sistema, para cálculo das variações de energia que tenham ocorrido num determinado sistema. Para tanto devemos saber exprimir o comportamento do sistema em termos de características descritivas.

Considerando o contexto, avalie as afirmativas a seguir:

I. A densidade é uma propriedade intrínseca dos materiais que relaciona a massa com o volume ocupado por essa massa com unidade de medida dada por 3 kg/m.

II. A massa específica relativa representa a razão entre a massa específica de um material pela massa específica de um material de referência, geralmente a água é referência para líquidos e o ar para gases.

III. Quando o combustível é composto por uma mistura de n gases distintos, então a sua densidade absoluta é determinada por meio de uma regra de mistura

Considerando o contexto apresentado, assinale a alternativa correta.
Escolha uma:

2) O ponto de fluidez definido como a menor temperatura na qual o combustível escoa. Como o ponto de fluidez depende de muitas condições ambientais, ele varia de acordo com as regiões do país, por isso, a ANP emitiu a Portaria o nº 80 de 30 de Setembro de 1999 visando regular os valores do ponto de fluidez no Brasil em diferentes períodos do ano.

Quando um combustível líquido não apresenta escoamento?

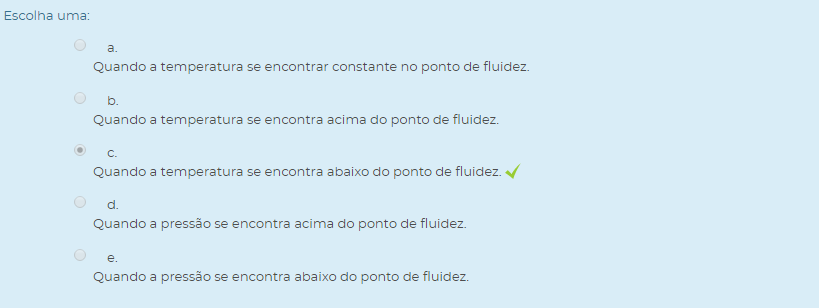

Escolha uma:

3) Os combustíveis líquidos mais comuns são frutos da destilação do petróleo, como, por exemplo, os óleos combustíveis e o óleo diesel e, por isso, são os mais consumidos. No entanto, combustíveis líquidos de outras fontes também são possíveis como, por exemplo, o óleo de alcatrão (ou simplesmente alcatrão, oriundo do carvão vegetal), o metanol, etanol e o biodiesel. Analogamente aos combustíveis gasosos, os líquidos apresentam um poder calorífico inferior (PCI) e superior (PCS) relacionados com a quantidade de energia liberada durante a combustão. A diferença entre estes se deve à presença de umidade no combustível.

Com base nas informações apresentadas, avalie as seguintes asserções e a relação proposta entre elas.

I. O PCI é utilizado para comparar a capacidade energética de diferentes combustíveis, pois já considera a energia necessária para aquecimento e evaporação da umidade contida no próprio combustível

PORQUE

II. Dois combustíveis com PCS iguais mas com níveis de umidade diferentes, àquele com maior PCI (menor umidade) será preferível.

A respeito dessas asserções, assinale a alternativa correta.
Escolha uma:

4) Quando a velocidade de chama é supersônica, ocorre o que chamamos de detonação. As chamas podem ser classificadas em vários tipos dependendo de algumas condições como, por exemplo, se a mistura de gases combustível/ar está em repouso ou em movimento. Devido a este fato, existem vários testes para se determinar a velocidade de chama de acordo com seu tipo.

Cite dois fatores que a velocidade de chama laminar depende:
Escolha uma:

5) A viscosidade do fluido também pode ser descrita por meio da viscosidade cinemática ou da viscosidade Saybolt. A viscosidade cinemática origina-se da divisão da viscosidade absoluta pela massa específica do fluido sendo dada, no sistema CGS, em cm2 /s (stokes). Diferentemente, a viscosidade Saybolt representa um intervalo de tempo, isto é, a quantidade de tempo em segundos que 60 mL do líquido necessita para atravessar um orifício a uma dada temperatura. As viscosidades dos combustíveis líquidos são determinadas em laboratório por meio de protocolos específicos e são utilizadas por fabricantes de queimadores para indicar a viscosidade ideal do combustível a ser utilizado em seus equipamentos. Outras duas propriedades também são importantes para os combustíveis líquidos: ponto de fulgor (flash point) e ponto de ignição (fire point).

Com relação ao ponto de fulgor, complete as lacunas da sentença a seguir.

O ponto de fulgor também é definido pela Portaria o nº______ da ANP que regulamenta o ponto de ___________, e define este parâmetro como sendo a ____________ em que o ______________ se vaporiza em quantidade suficiente para misturar com o ar e formar uma mistura gasosa inflamável.

Assinale a alternativa que completa as lacunas corretamente.

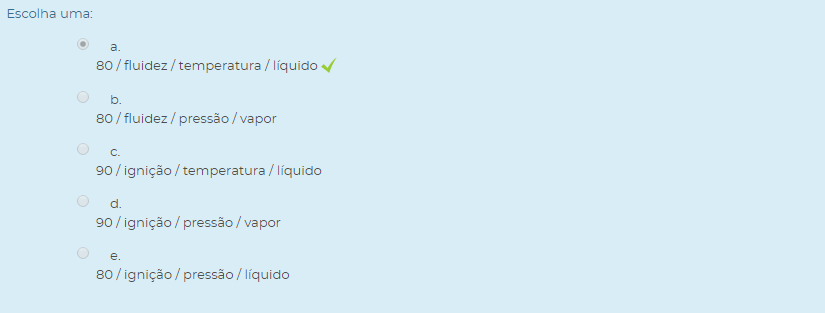

Escolha uma:
