GERAÇÃO E DISTRIBUIÇÃO DE VAPOR U1 - SEÇÃO 1 U1 S1 - ATIVIDADE DIAGNÓSTICA
1) O primeiro estágio na análise de um sistema de geração de potência consiste em idealizar suas etapas constituintes em um modelo simples, pois a realidade do processo é muito complexa. Todos os modelos empregados não representam exatamente a realidade, mas suas idealizações fornecem informações valiosas para o entendimento dos ciclos termodinâmicos que regem o processo de geração de potência a vapor. É por meio das hipóteses simplificadoras que podemos entender a realidade do sistema de potência a vapor e facilmente extrair as informações sobre o seu desempenho, seus parâmetros de operação, entender como a variação desses parâmetros influenciam a geração de potência, dentre outras informações úteis. Um exemplo simples de um sistema de produção de potência a vapor é apresentado na figura a seguir:
O esquema apresentado é composto por 4 subsistemas identificados pelas letras A, B, C e D, Qual a importância de cada um para a produção de potência, respectivamente?
Escolha uma:
2) Os equipamentos de geração de vapor, são constituídos por diversos dispositivos associados estando estes perfeitamente integrados para permitir a obtenção do maior rendimento térmico possível. São conhecidos popularmente como caldeiras de vapor. Analise o esquema seguir:

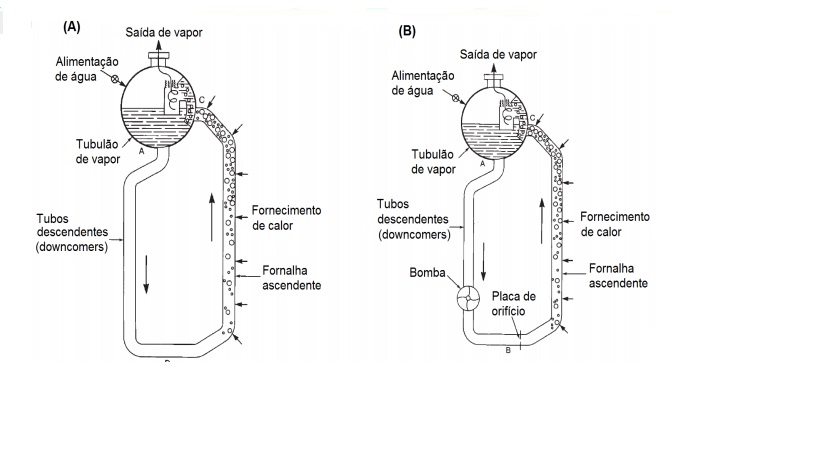

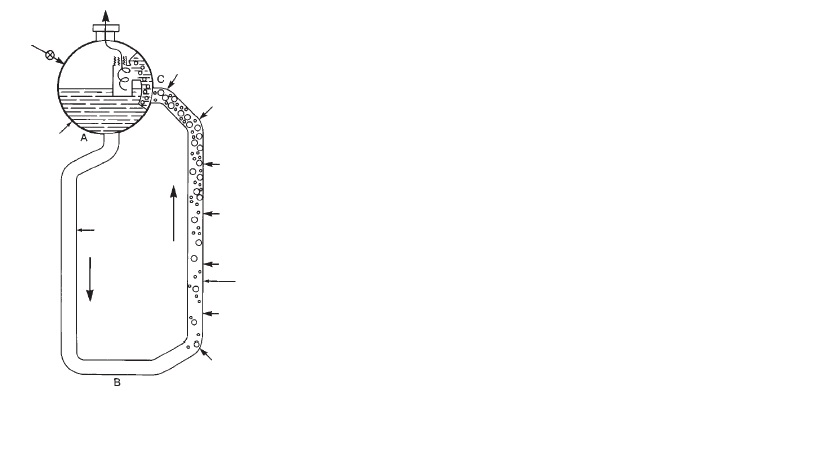

Sobre o esquema de circulação do equipamento gerador de vapor acima, marque V para verdadeiro ou F para falso:
( ) O caminho BC representa o conjunto de tubos que encaminham a água líquida do reservatório (tubulão) para a fornalha onde será vaporizada
( ) O equipamento apresentado consiste em um conjunto de tubulão e tubos de circulação de água para produção de vapor.
( ) O segmento AB consiste em um conjunto de tubos que são aquecidos pela energia proveniente da queima de algum combustível
( ) As bolhas indicadas nesse equipamento ilustram que vapor é gerado e deixa o sistema pela parte superior do tubulão após a água não evaporada (água de arraste) e condensado serem separados.
Assinale a alternativa correta.
Escolha uma:
Sobre o esquema de circulação do equipamento gerador de vapor acima, marque V para verdadeiro ou F para falso:
( ) O caminho BC representa o conjunto de tubos que encaminham a água líquida do reservatório (tubulão) para a fornalha onde será vaporizada
( ) O equipamento apresentado consiste em um conjunto de tubulão e tubos de circulação de água para produção de vapor.
( ) O segmento AB consiste em um conjunto de tubos que são aquecidos pela energia proveniente da queima de algum combustível
( ) As bolhas indicadas nesse equipamento ilustram que vapor é gerado e deixa o sistema pela parte superior do tubulão após a água não evaporada (água de arraste) e condensado serem separados.
Assinale a alternativa correta.
Escolha uma:

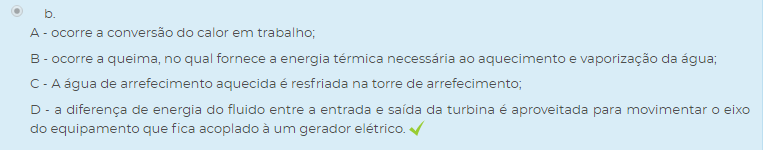

3) A conversão do calor em trabalho é uma etapa fundamental dos sistemas de potência a vapor, olhando mais perto esse tipo de subsistema, podemos observar que apresenta dois tipos distintos de subsistemas.
De acordo com os dois tipos de sistemas para a vaporização da água, identifique as diferenças entre eles.

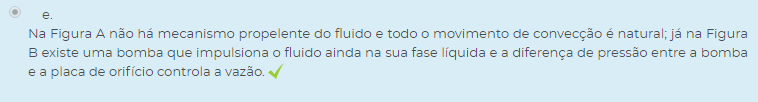

Escolha uma:

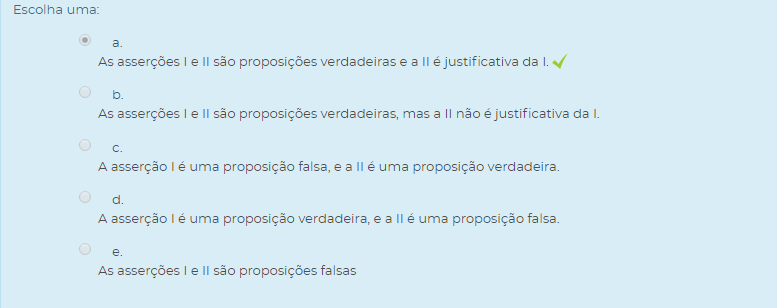

Considerando o contexto apresentado, avalie as seguintes asserções e a relação proposta entre elas:
I - As propriedades do fluido no regime permanente, a turbina e a bomba operam adiabaticamente e podemos desprezar, também, a energia cinética e potencial,.
PORQUE
II - As energias são muito pequenas se comparadas com a entalpia do fluido.
A respeito dessas asserções, assinale a opção CORRETA:
Escolha uma:
Complete as lacunas das sentenças a seguir:
O estado 1 é formado por_____________ produzido na ______________ e caracterizado por um estado de _______________ pressão e temperatura. O vapor se expande ao longo da ______________, cedendo parte de sua energia para a produção de _______________ por meio da rotação do eixo do equipamento. Ao deixar a turbina no estado 2, o vapor encontra-se com temperatura e pressão _____________, podendo, inclusive, apresentar condensado.
Agora, assinale a alternativa CORRETA:
Escolha uma:
De acordo com os dois tipos de sistemas para a vaporização da água, identifique as diferenças entre eles.
Escolha uma:
GERAÇÃO E DISTRIBUIÇÃO DE VAPOR U1 - SEÇÃO 1 U1 S1 - ATIVIDADE DE APRENDIZAGEM
1) As caldeiras industriais são os equipamentos responsáveis pela queima dos combustíveis e a geração de energia térmica, que eleva a temperatura da água e a transforma em vapor. Complete as lacunas a seguir:

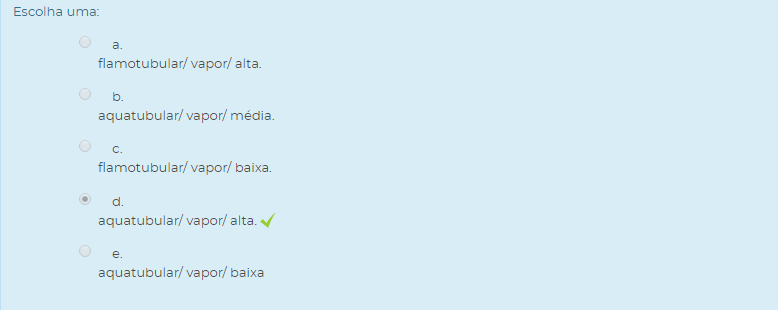

As caldeiras tipo ______________ são utilizadas para produção de _____________ sob___________ pressão, sendo o equipamento mais comum nas indústrias atuais.
Assinale a alternativa que completa as lacunas CORRETA:
Escolha uma:
As caldeiras tipo ______________ são utilizadas para produção de _____________ sob___________ pressão, sendo o equipamento mais comum nas indústrias atuais.
Assinale a alternativa que completa as lacunas CORRETA:
Escolha uma:
2) O vapor tem importância imensa e inegável para a indústria, pois é utilizado na destilação de combustíveis, em algumas reações químicas, em sistemas de trocadores de calor, em turbinas geradoras de potência dentre outros sistemas a vapor. Além disso, o vapor apresenta uma importante função, também, nos lares domésticos e em alguns estabelecimentos comerciais, pois é a pressão do vapor a responsável por movimentar as válvulas controladoras de pressão de panelas de pressão que cozinham alimentos de forma rápida, por exemplo. No tocante a realidade industrial, não é surpresa, portanto, que uma importante atribuição do profissional de Engenharia seja a responsabilidade por suprir a demanda de vapor para a fábrica de forma apropriada e econômica. Nesse contexto avalie as afirmações que se segue:
I - Uma usina hidrelétrica necessita de um reservatório de água com pequena diferença de altura entre a superfície da água (topo) e a localização da turbina (fundo).
II - Uma indústria de processo não é possível utilizar a água líquida para movimentar o eixo de uma turbina, mas sim o vapor de água.
III -Uma usina hidrelétrica tem a função de converter a energia potencial gravitacional da água em energia elétrica.
IV - Em uma indústria de processo a energia do vapor só pode ser utilizada em apenas um único processo.
É correto em que se afirma em
Escolha uma:
I - Uma usina hidrelétrica necessita de um reservatório de água com pequena diferença de altura entre a superfície da água (topo) e a localização da turbina (fundo).
II - Uma indústria de processo não é possível utilizar a água líquida para movimentar o eixo de uma turbina, mas sim o vapor de água.
III -Uma usina hidrelétrica tem a função de converter a energia potencial gravitacional da água em energia elétrica.
IV - Em uma indústria de processo a energia do vapor só pode ser utilizada em apenas um único processo.
É correto em que se afirma em
Escolha uma:
3) Neste momento, gostaria de chamar a sua atenção para a principal utilidade do vapor que é a produção de energia elétrica. A necessidade por energia elétrica tem aumentado a medida que a quantidade de consumidores também aumenta, isto é, a industrialização e o aumento populacional, porém a distribuição de energia elétrica praticamente não se alterou desde sua concepção ocasionando sobrecarga da rede distribuidora, falta de energia em regiões localizadas, perdas econômicas e problemas de segurança.Obviamente esses problemas devem ser abordados e resolvidos para garantir um fornecimento adequado, confiável e barato tanto para as indústrias, o comércio e para a população.
Analise as asserções a seguir:
I - Uma preocupação com o fornecimento de energia elétrica é a sua fonte de energia, atualmente muito dependente de fontes não renováveis.
PORQUE
II - É preciso utilizar um sistema inteligente de transmissão e distribuição de energia que seja capaz de trabalhar com fontes diversas, renováveis, não renováveis e mistas, mantendo sua eficácia nos períodos de alta e de baixa demanda energética.
A respeito dessas asserções, assinale a opção CORRETA:
Escolha uma:
Analise as asserções a seguir:
I - Uma preocupação com o fornecimento de energia elétrica é a sua fonte de energia, atualmente muito dependente de fontes não renováveis.
PORQUE
II - É preciso utilizar um sistema inteligente de transmissão e distribuição de energia que seja capaz de trabalhar com fontes diversas, renováveis, não renováveis e mistas, mantendo sua eficácia nos períodos de alta e de baixa demanda energética.
A respeito dessas asserções, assinale a opção CORRETA:
Escolha uma:
GERAÇÃO E DISTRIBUIÇÃO DE VAPOR U1 - SEÇÃO 2 U1 S2 - ATIVIDADE DIAGNÓSTICA
1) O ciclo Rankine é um modelo termodinâmico que surge da aplicação de balanços de massa, energia e da segunda lei da termodinâmica para cada equipamento que constitui uma máquina de geração de potência a vapor constituída por um trocador de calor (caldeira), turbina, condensador e por um sistema de bombeamento de água, nos quais as propriedades não variam ao longo do tempo, isto é, o sistema encontra-se em regime estacionário.
Associe de acordo com o ciclo de Rankine os quatro estados dos processos (1 a 4), relacionados na coluna da esquerda, com os processos respectivos, apresentados na coluna da direita.
|
I. Processo do estado 1 para 2. II. Processo do estado 2 para 3. III. Processo do estado 3 para 4. IV. Processo do estado 4 para 1. |
1. Processo de compressão isentrópica na bomba (adiabática) até a pressão da caldeira. 2. Processo de expansão isentrópica na turbina até a pressão do condensado. 3. Processo de transferência de calor a pressão constante na caldeira. 4. Processo de transferência de calor a pressão constante no condensador com formação de água saturada. |
Assinale a alternativa que contém a sequência correta da associação:
Escolha uma:
2) Você está atuando como trainee em uma empresa de Engenharia e, neste momento, irá solucionar o projeto de uma empresa que está modificando seus processos a fim de melhorar sua eficiência na produção de 150 MW de potência utilizando vapor. O engenheiro-chefe da sua equipe de trabalho lhe encarregou de otimizar o ciclo ideal de Rankine para um sistema de geração de potência a vapor, sistema este que será instalado na empresa.
Considerando o contexto apresentado, avalie as seguintes asserções e a relação proposta entre elas:
I - As propriedades do fluido no regime permanente, a turbina e a bomba operam adiabaticamente e podemos desprezar, também, a energia cinética e potencial,.
PORQUE
II - As energias são muito pequenas se comparadas com a entalpia do fluido.
A respeito dessas asserções, assinale a opção CORRETA:

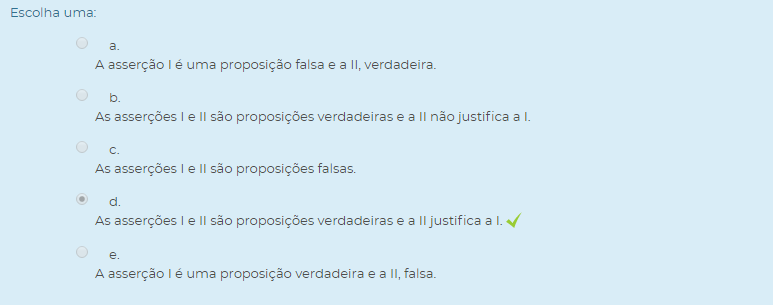

Escolha uma:

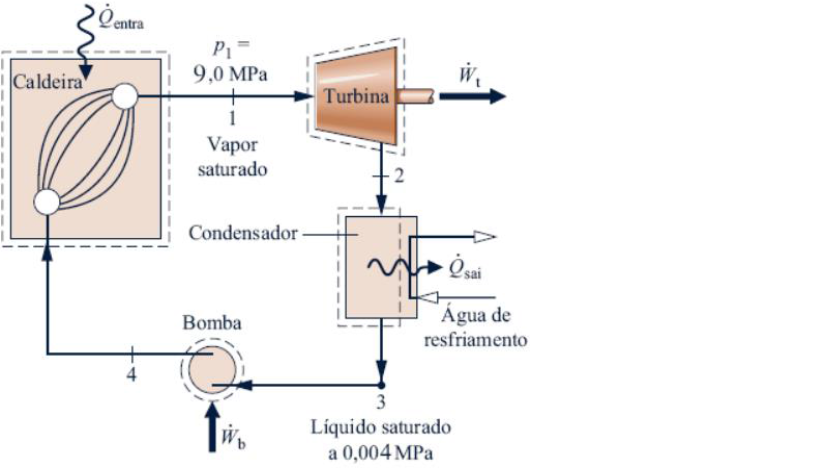

3) Vamos analisar o sistema para geração de potência a vapor apresentado na Figura a seguir. Desconsiderando perda de calor para o ambiente, a direção indicada pelas setas é a direção positiva para a transferência de energia e os números de 1 a 4 representam os estados de referência do fluido de trabalho no ciclo em análise.
Complete as lacunas das sentenças a seguir:
O estado 1 é formado por_____________ produzido na ______________ e caracterizado por um estado de _______________ pressão e temperatura. O vapor se expande ao longo da ______________, cedendo parte de sua energia para a produção de _______________ por meio da rotação do eixo do equipamento. Ao deixar a turbina no estado 2, o vapor encontra-se com temperatura e pressão _____________, podendo, inclusive, apresentar condensado.
Agora, assinale a alternativa CORRETA:

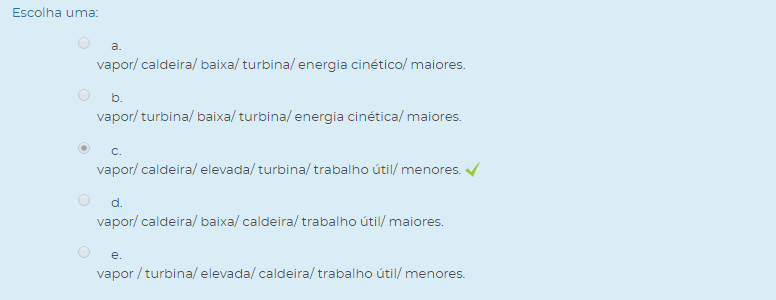

Escolha uma:
GERAÇÃO E DISTRIBUIÇÃO DE VAPOR U1 - SEÇÃO 2 U1 S2 - ATIVIDADE DE APRENDIZAGEM
1) A quantidade de condensado formado durante o processo de expansão na turbina é muito importante para determinar a eficiência da turbina e suas condições de operação.
Avalie as seguintes afirmativas.
I. Como a turbina é um equipamento horizontal, a sua entrada e saída estão na mesma cota e a energia potencial gravitacional é anulada.
II. O calor que é recebido pelo fluido de trabalho se difere ao que é perdido pela água de resfriamento, desconsiderando as perdas para o ambiente.
III. A bomba retorna a água no estado líquido para o trocador de calor a fim de ser vaporizada para um novo ciclo de geração.
IV. O fluido ao chegar no trocador de calor, perde energia da caldeira de tal modo a resfriar e vaporizar a água novamente, completando o ciclo termodinâmico ou ciclo de Rankine.
A seguir assinale a alternativa correta.
Escolha uma:
Avalie as seguintes afirmativas.
I. Como a turbina é um equipamento horizontal, a sua entrada e saída estão na mesma cota e a energia potencial gravitacional é anulada.
II. O calor que é recebido pelo fluido de trabalho se difere ao que é perdido pela água de resfriamento, desconsiderando as perdas para o ambiente.
III. A bomba retorna a água no estado líquido para o trocador de calor a fim de ser vaporizada para um novo ciclo de geração.
IV. O fluido ao chegar no trocador de calor, perde energia da caldeira de tal modo a resfriar e vaporizar a água novamente, completando o ciclo termodinâmico ou ciclo de Rankine.
A seguir assinale a alternativa correta.
Escolha uma:
2) Ao analisar o ciclo de Rankine na ausência de irreversibilidades e, na sequência, investigar quais perdas se fazem presentes em um ciclo real e suas implicações.Considere um ciclo ideal de Rankine quando não há presença de forças dissipativas como, por exemplo, a ausência de fricção (atrito) no escoamento do fluido.
Diante do exposto, quais são outras irreversibilidades que devem estar ausentes?

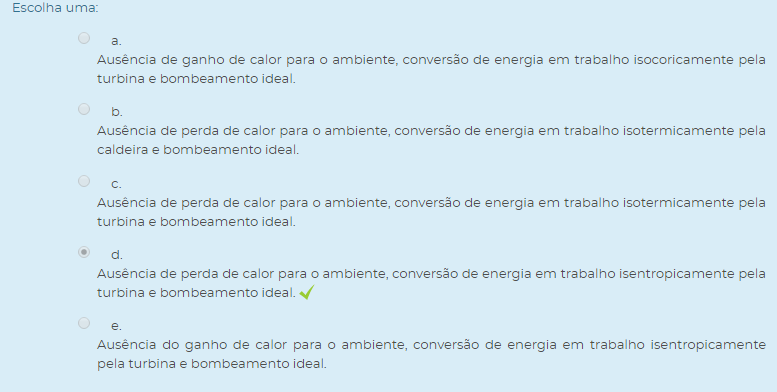

Escolha uma:
Diante do exposto, quais são outras irreversibilidades que devem estar ausentes?
Escolha uma:
3) O ciclo Rankine é um modelo termodinâmico que surge da aplicação de balanços de massa, energia e da segunda lei da termodinâmica para cada equipamento que constitui uma máquina de geração de potência a vapor constituída por um trocador de calor (caldeira), turbina, condensador e por um sistema de bombeamento de água, nos quais as propriedades não variam ao longo do tempo, isto é, o sistema encontra-se em regime estacionário.
Com base nas informações apresentadas, avalie as seguintes asserções e a relação proposta entre elas.
I - A qualidade do vapor na saída da turbina é determinada termodinamicamente, isto é, a condição de equilíbrio entre o vapor e o condensado na saída da turbina é calculada por meio de uma propriedade termodinâmica. Normalmente, a propriedade escolhida é a entropia S.
PORQUE
II - Permite avaliar os casos ideais (isentrópicos) e o caso real (com irreversibilidades).
A respeito dessas asserções, assinale a alternativa correta.
Escolha uma:
Com base nas informações apresentadas, avalie as seguintes asserções e a relação proposta entre elas.
I - A qualidade do vapor na saída da turbina é determinada termodinamicamente, isto é, a condição de equilíbrio entre o vapor e o condensado na saída da turbina é calculada por meio de uma propriedade termodinâmica. Normalmente, a propriedade escolhida é a entropia S.
PORQUE
II - Permite avaliar os casos ideais (isentrópicos) e o caso real (com irreversibilidades).
A respeito dessas asserções, assinale a alternativa correta.
Escolha uma:
GERAÇÃO E DISTRIBUIÇÃO DE VAPOR U1 - SEÇÃO 3 U1 S3 - ATIVIDADE DIAGNÓSTICA
1) As usinas de geração de potência a vapor desenvolveram modificações em seus ciclos de geração com a finalidade de melhorar o desempenho do ciclo gerador de potência. As melhorias mais comuns encontradas nas usinas são a utilização dos ciclo por reaquecimento e por superaquecimento, porém, menos comuns são a melhoria por vapor supercrítico ou por vapor regenerativo. Ao passar pelo interior da turbina, parte da energia do vapor é convertida em potência, ocasionando a formação de líquido. Caso uma quantidade muito grande de líquido seja formada, suas gotículas podem ocasionar a erosão das pás da turbina, devido a sua elevada energia cinética o que, por sua vez, diminuiria o desempenho do ciclo devido à manutenção excessiva e custos associados.
O ideal, a fim de melhorar o desempenho do equipamento, consiste em operar a turbina cujo vapor de saída apresente quanto de título?

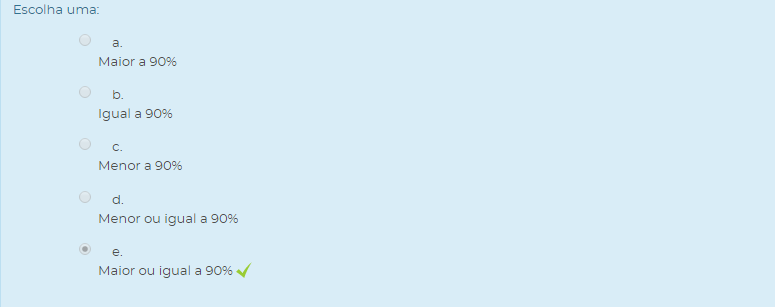

Escolha uma:
O ideal, a fim de melhorar o desempenho do equipamento, consiste em operar a turbina cujo vapor de saída apresente quanto de título?
Escolha uma:
2) O superaquecedor é uma seção presente em alguns tipos de caldeiras que tem a finalidade de fornecer energia ao vapor saturado transformando-o em superaquecido. O conjunto caldeira-superaquecedor é denominado de gerador de vapor.

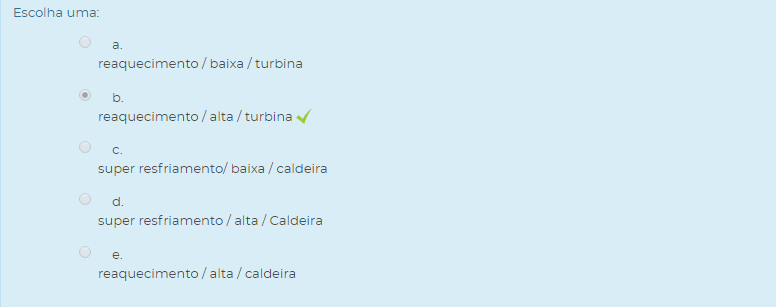

Com relação ao reaquecimento do vapor, complete as lacunas da sentença a seguir.
Realizar o reaquecimento do vapor após este percorrer uma seção de _________________ da turbina para, então, reintroduzi-lo à seção de _________________ também é uma técnica válida para melhorar o desempenho do ______________________.
Assinale a alternativa que completa as lacunas corretamente.

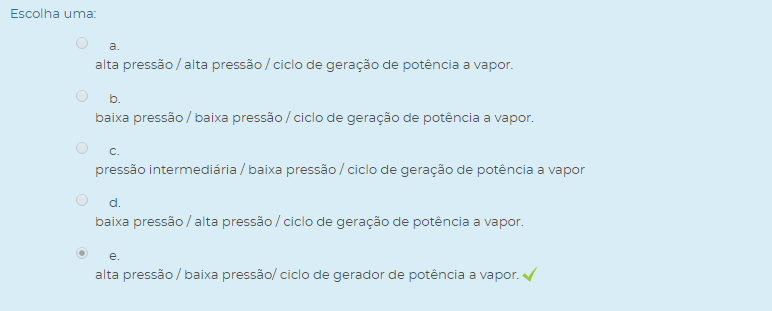

Escolha uma:
Com relação ao reaquecimento do vapor, complete as lacunas da sentença a seguir.
Realizar o reaquecimento do vapor após este percorrer uma seção de _________________ da turbina para, então, reintroduzi-lo à seção de _________________ também é uma técnica válida para melhorar o desempenho do ______________________.
Assinale a alternativa que completa as lacunas corretamente.
Escolha uma:
3) Ainda é possível melhorar o desempenho de um ciclo de potência a vapor trabalhando-se com a regeneração, isto é, com o aquecimento regenerativo da água de alimentação, cuja fonte pode ser um sistema aberto ou fechado. Vejamos as características de cada um destes sistemas exemplificados, respectivamente, na Figura (a) e (b).

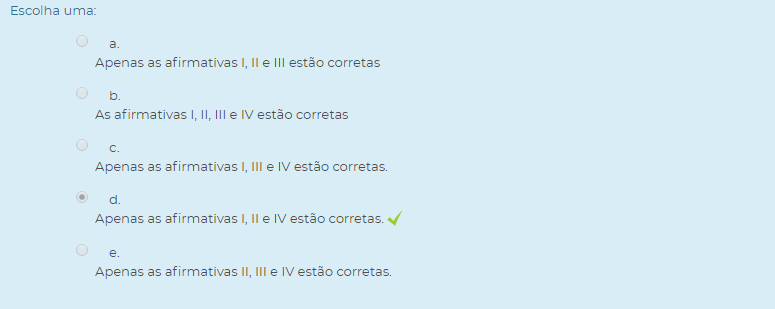

Considerando o contexto, avalie as afirmativas a seguir:
I. Quando o aquecimento da água de alimentação é realizado em um sistema aberto, não existe queda de pressão no gerador de vapor, condensador e no aquecedor de água.
II.Para o sistema regenerativo fechado não existe mistura entre o vapor extraído e a água de alimentação, devido ao fato do reaquecedor conter um purgador, que permite apenas a passagem do líquido para o condensador.
III. A turbina, a bomba e o purgador operam isentropicamente, ocorrendo também, queda de pressão.

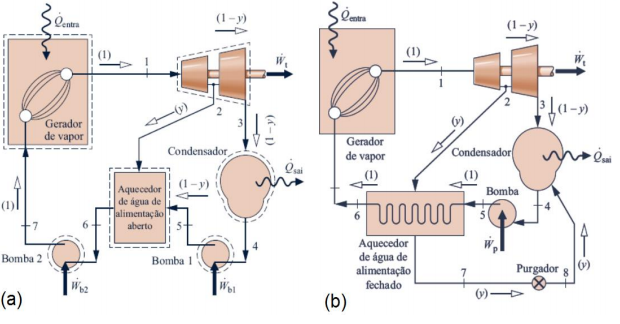

IV. No caso de reaquecimento com sistema aberto (Figura a) o aquecimento da água bombeada de volta ao gerador de vapor ocorre do estado 7 para o 1 necessitando de um menor consumo de energia, que é um efeito desejado.
Considerando o contexto apresentado, assinale a alternativa correta.

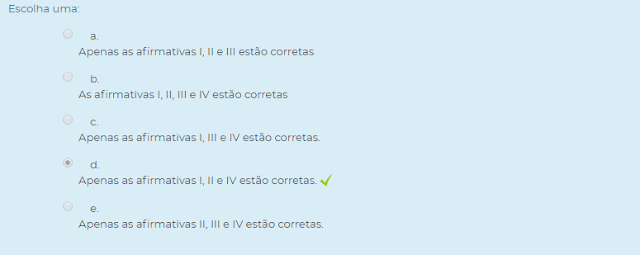

Escolha uma:
Considerando o contexto, avalie as afirmativas a seguir:
I. Quando o aquecimento da água de alimentação é realizado em um sistema aberto, não existe queda de pressão no gerador de vapor, condensador e no aquecedor de água.
II.Para o sistema regenerativo fechado não existe mistura entre o vapor extraído e a água de alimentação, devido ao fato do reaquecedor conter um purgador, que permite apenas a passagem do líquido para o condensador.
III. A turbina, a bomba e o purgador operam isentropicamente, ocorrendo também, queda de pressão.
IV. No caso de reaquecimento com sistema aberto (Figura a) o aquecimento da água bombeada de volta ao gerador de vapor ocorre do estado 7 para o 1 necessitando de um menor consumo de energia, que é um efeito desejado.
Considerando o contexto apresentado, assinale a alternativa correta.
Escolha uma:
GERAÇÃO E DISTRIBUIÇÃO DE VAPOR U1 - SEÇÃO 3 U1 S3 - ATIVIDADE DE APRENDIZAGEM
1) O superaquecedor é uma seção presente em alguns tipos de caldeiras que tem a finalidade de fornecer energia ao vapor saturado transformando-o em superaquecido. O conjunto caldeira-superaquecedor é denominado de gerador de vapor.
Com relação ao superaquecedor, complete as lacunas da sentença a seguir.
Realizar o _____________________ do vapor após este percorrer uma seção de ______________ pressão da ______________ para, então, reintroduzi-lo à seção de baixa pressão também é uma técnica válida para melhorar o desempenho do ciclo gerador de potência a vapor.
Assinale a alternativa que completa as lacunas corretamente.
Escolha uma:
Com relação ao superaquecedor, complete as lacunas da sentença a seguir.
Realizar o _____________________ do vapor após este percorrer uma seção de ______________ pressão da ______________ para, então, reintroduzi-lo à seção de baixa pressão também é uma técnica válida para melhorar o desempenho do ciclo gerador de potência a vapor.
Assinale a alternativa que completa as lacunas corretamente.
Escolha uma:
2) O Ciclo Rankine é um ciclo termodinâmico reversível que converte calor em trabalho. O calor é fornecido por uma fonte de calor externa para uma caldeira, sendo usualmente o fluido operante a água. Este ciclo gera cerca de 90% de toda a energia elétrica produzida no mundo, incluindo virtualmente toda a energia solar, biomassa, carvão e nuclear nas usinas elétricas. Ele é nomeado após a descoberta de William John Macquorn Rankine, um escocês polimata e professor da Universidade de Glasgow. O ciclo termodinâmico Rankine é fundamental subjacente dos motores a vapor.
Considerando o contexto, avalie as afirmativas a seguir:
I - As usinas que operam com a cogeração de energia nos ciclos de geração de potência são muito bem vistas na sociedade pois empregam, combinadamente, o uso de eletricidade e de vapor a partir de uma mesma matéria prima como fonte energética.
II - As usinas de cogeração apresentam maior impacto ambiental devido ao manejo de seus resíduos como combustível energético.
III -Um exemplo marcante de uma usina de cogeração são as indústrias de papel e celulose que queimam resíduos e cascas de árvores na caldeira e utilizam resíduos químicos em um processo de recuperação produzindo um excedente de energia elétrica.
IV - As usinas de cogeração possuem menor custo produtivo o que aumenta a competitividade de seus produtos.
Assinale a alternativa correta.

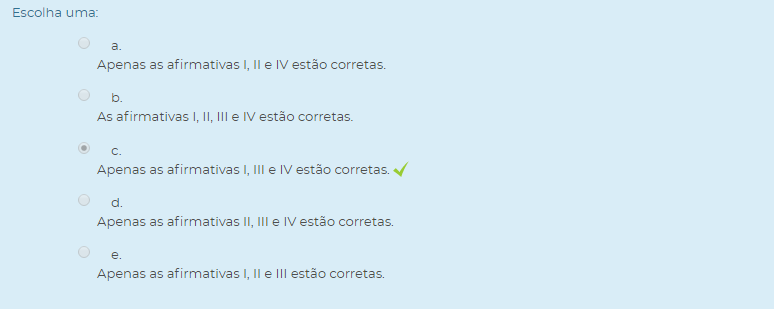

Escolha uma:
De acordo com as informações apresentadas na tabela a seguir, faça a associação dos processos contidos na Coluna A com seus respectivos equipamentos na Coluna B.
|

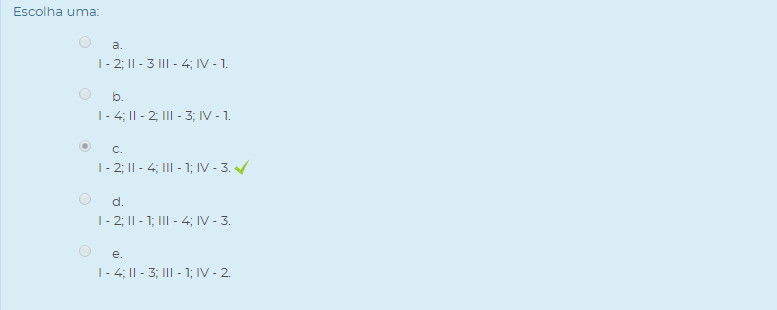

I- Compressão Isentrópica II - Aquecimento isobárico III - Expansão isentrópica IV - Resfriamento Isotérmico |
1. caldeira 2. bomba 3. condensador 4. turbina |
Assinale a alternativa que apresenta a associação CORRETA entre as colunas.

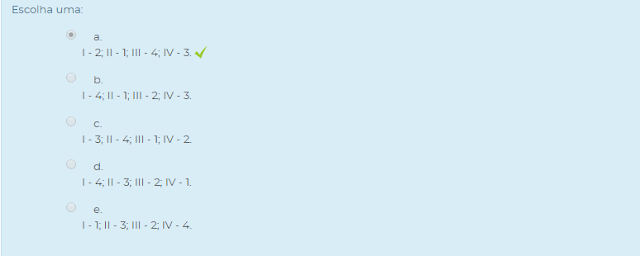

Escolha uma:
3) Algumas usinas de geração de potência utilizam fluidos diferentes de acordo com a característica da fonte térmica, por exemplo. No caso de usinas geotérmicas ou de coletores solares, como a temperatura média de operação é visivelmente mais baixa que em um ciclo a base de combustíveis fósseis, pode-se utilizar um fluido de trabalho de baixo ponto de ebulição como a amônia ou hidrocarbonetos. Óleo silicone também é empregado com a mesma finalidade.
Considerando o contexto, avalie as afirmativas a seguir:
I - As usinas que operam com a cogeração de energia nos ciclos de geração de potência são muito bem vistas na sociedade pois empregam, combinadamente, o uso de eletricidade e de vapor a partir de uma mesma matéria prima como fonte energética.
II - As usinas de cogeração apresentam maior impacto ambiental devido ao manejo de seus resíduos como combustível energético.
III -Um exemplo marcante de uma usina de cogeração são as indústrias de papel e celulose que queimam resíduos e cascas de árvores na caldeira e utilizam resíduos químicos em um processo de recuperação produzindo um excedente de energia elétrica.
IV - As usinas de cogeração possuem menor custo produtivo o que aumenta a competitividade de seus produtos.
Assinale a alternativa correta.
Escolha uma:
GERAÇÃO E DISTRIBUIÇÃO DE VAPOR U1 - SEÇÃO 3 U1 - AVALIAÇÃO DA UNIDADE
1) Você está atuando como trainee em uma empresa de Engenharia e, neste momento, irá solucionar o projeto de uma empresa que está modificando seus processos a fim de melhorar sua eficiência na produção de 150 MW de potência utilizando vapor. O engenheiro-chefe da sua equipe de trabalho lhe encarregou de otimizar o ciclo ideal de Rankine para um sistema de geração de potência a vapor, apresentado na Figura abaixo, sistema este que será instalado na empresa.
Considerando o contexto apresentado, avalie as seguintes asserções e a relação proposta entre elas:
I. Podemos considerar as propriedades do fluido no regime permanente, a turbina e a bomba operam adiabaticamente e podemos desprezar, também, a energia cinética e potencial.
PORQUE
II. São muito grandes se comparadas com a entalpia do fluido.
A respeito dessas asserções, assinale a opção correta.
Escolha uma:
Considerando o contexto apresentado, avalie as seguintes asserções e a relação proposta entre elas:
I. Podemos considerar as propriedades do fluido no regime permanente, a turbina e a bomba operam adiabaticamente e podemos desprezar, também, a energia cinética e potencial.
PORQUE
II. São muito grandes se comparadas com a entalpia do fluido.
A respeito dessas asserções, assinale a opção correta.
Escolha uma:
2) Em 1880, Alan Stirling desenvolveu uma caldeira de tubos curvados, cuja concepção básica é ainda hoje utilizada nas grandes caldeiras de tubos de água. Nesta época, tais caldeiras já estavam sendo utilizadas para geração de energia elétrica. A partir do início deste século o desenvolvimento técnico dos geradores de vapor se deu principalmente no aumento das pressões e temperaturas de trabalho, e no rendimento térmico, com utilização dos mais diversos combustíveis. A aplicação a propulsão marítima alavancou o desenvolvimento de equipamentos mais compactos e eficientes.
Qual o tipo de caldeira, onde os gases de combustão circulam por dentro de tubos, vaporizando a água que fica por fora dos mesmos?

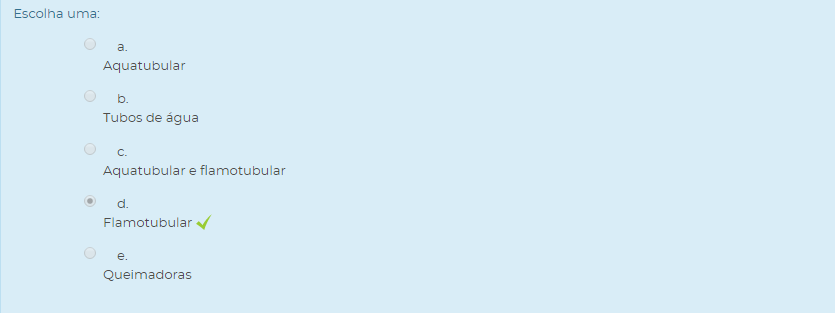

Escolha uma:
Qual o tipo de caldeira, onde os gases de combustão circulam por dentro de tubos, vaporizando a água que fica por fora dos mesmos?
Escolha uma:
3) Podemos melhorar a eficiência tanto do ciclo Rankine quanto do ciclo ideal modificando as condições de operação da caldeira e do condensador. Para analisarmos esses efeitos sobre a eficiência, observe a Figura Abaixo que apresenta o ciclo ideal de Rankine para a geração de vapor considerando (a) diferente temperatura na caldeira e (b) diferente pressão no condensador.

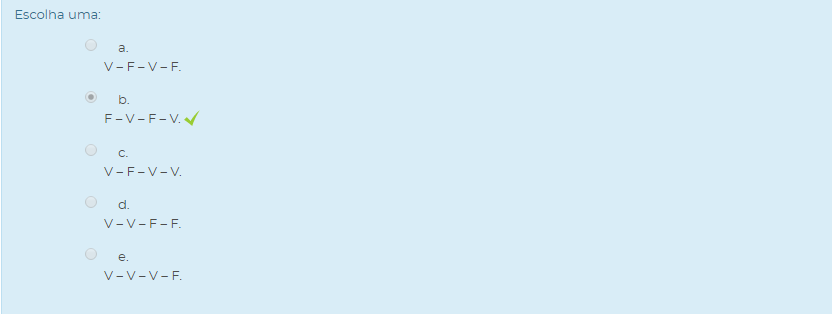

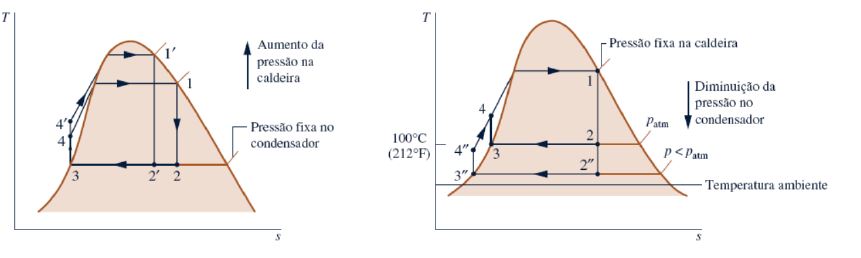

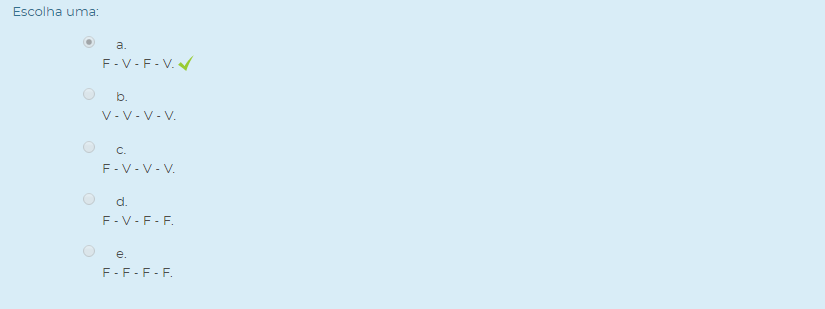

Tomando como referência o ciclo ideal de Rankine, para a geração de vapor, julgue as afirmativas a
seguir em (V) Verdadeiras ou (F) Falsas.
( ) No diagrama (a) da Figura, o ciclo ideal de Rankine marcado com os números 1’-2’-3’-4’-1’ opera com pressão na caldeira menor que o ciclo 1-2-3-4-1.
( ) 1’ está em uma temperatura acima da temperatura do ponto 1.
( ) Para o diagrama (b) da Figura, a operação da caldeira é diferente para os ciclos 1-2-3-4-1 e 1’’-2’’-3’’-4’’-1’’.
( ) A rejeição de calor pelo ciclo se dá para um reservatório frio com temperatura menor do que no ciclo 1-2-3-4-1.
Assinale a alternativa que apresenta a sequência CORRETA.
Escolha uma:
Tomando como referência o ciclo ideal de Rankine, para a geração de vapor, julgue as afirmativas a
seguir em (V) Verdadeiras ou (F) Falsas.
( ) No diagrama (a) da Figura, o ciclo ideal de Rankine marcado com os números 1’-2’-3’-4’-1’ opera com pressão na caldeira menor que o ciclo 1-2-3-4-1.
( ) 1’ está em uma temperatura acima da temperatura do ponto 1.
( ) Para o diagrama (b) da Figura, a operação da caldeira é diferente para os ciclos 1-2-3-4-1 e 1’’-2’’-3’’-4’’-1’’.
( ) A rejeição de calor pelo ciclo se dá para um reservatório frio com temperatura menor do que no ciclo 1-2-3-4-1.
Assinale a alternativa que apresenta a sequência CORRETA.
Escolha uma:
4) Para melhorar o desempenho de um ciclo de potência a vapor é possível melhorar trabalhando-se com a regeneração, isto é, com o aquecimento regenerativo da água de alimentação, cuja fonte pode ser um sistema aberto ou fechado.
Com base nas informações apresentadas, avalie as seguintes asserções e a relação proposta entre elas.

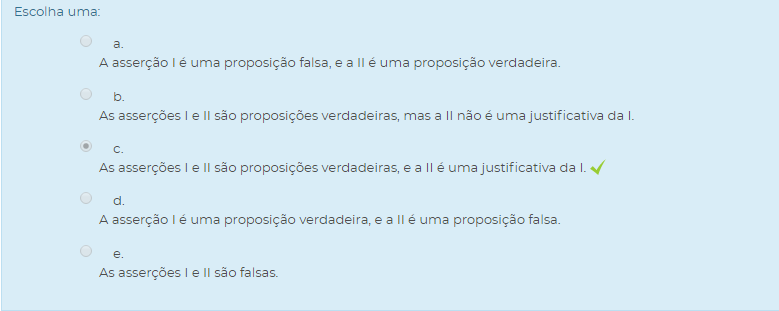

I. Para o sistema regenerativo fechado não existe mistura entre o vapor extraído e a água de alimentação.
PORQUE
II. O reaquecedor contém um purgador, que permite apenas a passagem do líquido para o condensador.
A respeito dessas asserções, assinale a alternativa correta.
Escolha uma:

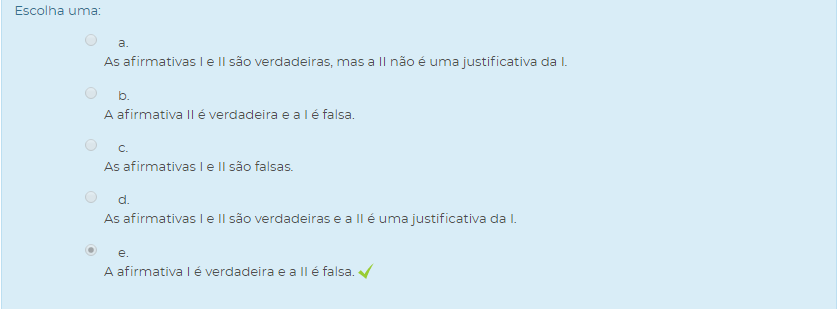

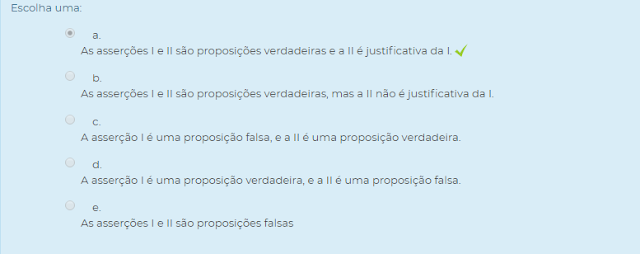

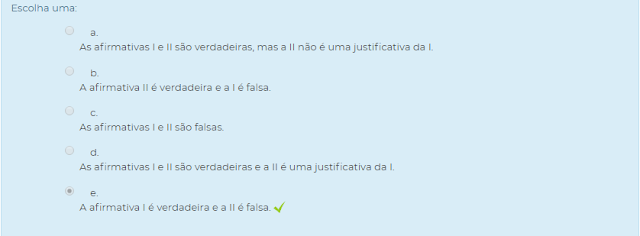

Com base nas informações apresentadas, avalie as seguintes asserções e a relação proposta entre elas.

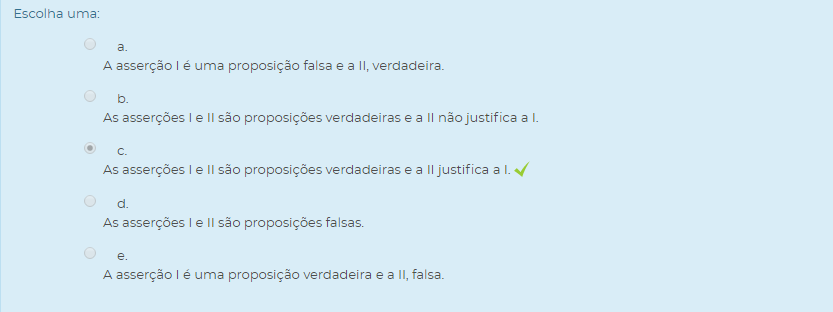

I. Para o sistema regenerativo fechado não existe mistura entre o vapor extraído e a água de alimentação.
PORQUE
II. O reaquecedor contém um purgador, que permite apenas a passagem do líquido para o condensador.
A respeito dessas asserções, assinale a alternativa correta.
Escolha uma:
5) Com o intuito de melhorar o desempenho da geração de potência a partir do vapor, discuti-se modificações no ciclo de Rankine. No entanto, existem outros fatores que impactam no desempenho do ciclo, são eles: o tipo de fluido de trabalho do ciclo, sistema de cogeração de potência e a captura e armazenamento de carbono.

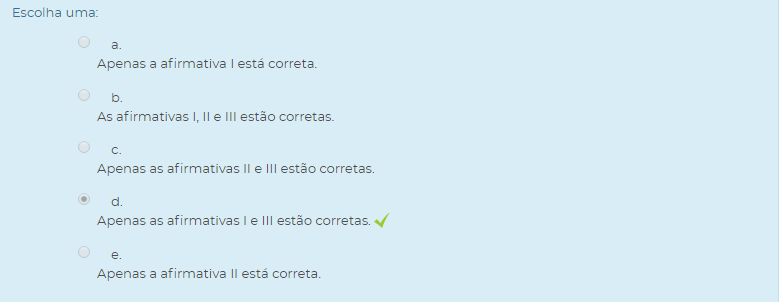

Considerando o contexto, avalie as afirmativas a seguir:
I. O fluido de trabalho mais empregado para ciclos de geração de potência é a água.
II. As vantagens em se utilizar a água como fluido de trabalho se deve ao fato dela apresentar baixo custo, ser quimicamente estável, de baixa corrosividade.
III. Uma desvantagem da utilização da água como fluido de trabalho consiste no seu ponto crítico atrapalhar na operacionalização das melhorias de desempenho.
Considerando o contexto apresentado, assinale a alternativa correta.
Escolha uma:

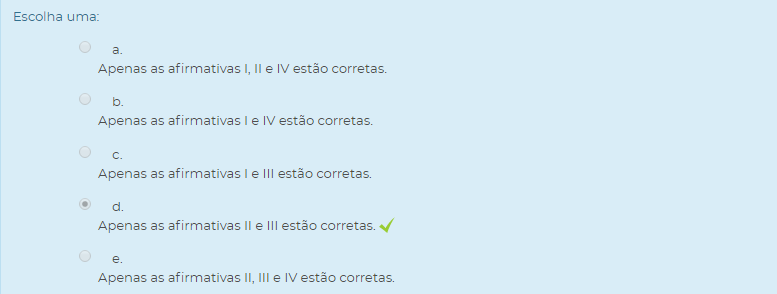

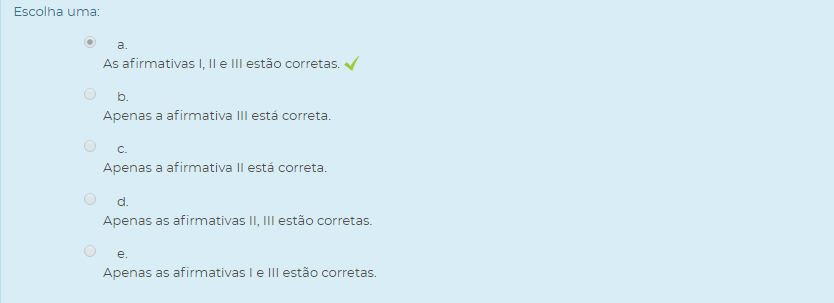

Considerando o contexto, avalie as afirmativas a seguir:
I. O fluido de trabalho mais empregado para ciclos de geração de potência é a água.
II. As vantagens em se utilizar a água como fluido de trabalho se deve ao fato dela apresentar baixo custo, ser quimicamente estável, de baixa corrosividade.
III. Uma desvantagem da utilização da água como fluido de trabalho consiste no seu ponto crítico atrapalhar na operacionalização das melhorias de desempenho.
Considerando o contexto apresentado, assinale a alternativa correta.
Escolha uma:
