FUNDIÇÃO E PROCESSOS SIDERÚRGICOS U4

FUNDIÇÃO E PROCESSOS SIDERÚRGICOS U4 - SEÇÃO 1 U4 S1 - ATIVIDADE DIAGNÓSTICA

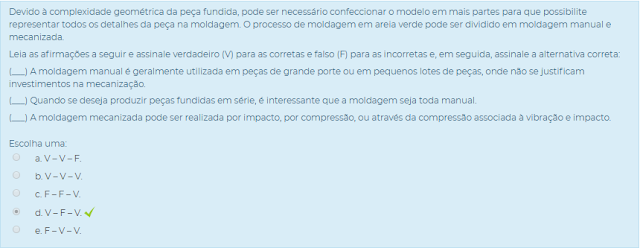

1) Devido à complexidade geométrica da peça fundida, pode ser necessário confeccionar o modelo em mais partes para que possibilite representar todos os detalhes da peça na moldagem. O processo de moldagem em areia verde pode ser dividido em moldagem manual e mecanizada.

Leia as afirmações a seguir e assinale verdadeiro (V) para as corretas e falso (F) para as incorretas e, em seguida, assinale a alternativa correta:

(___) A moldagem manual é geralmente utilizada em peças de grande porte ou em pequenos lotes de peças, onde não se justificam investimentos na mecanização.

(___) Quando se deseja produzir peças fundidas em série, é interessante que a moldagem seja toda manual.

(___) A moldagem mecanizada pode ser realizada por impacto, por compressão, ou através da compressão associada à vibração e impacto.
Escolha uma:

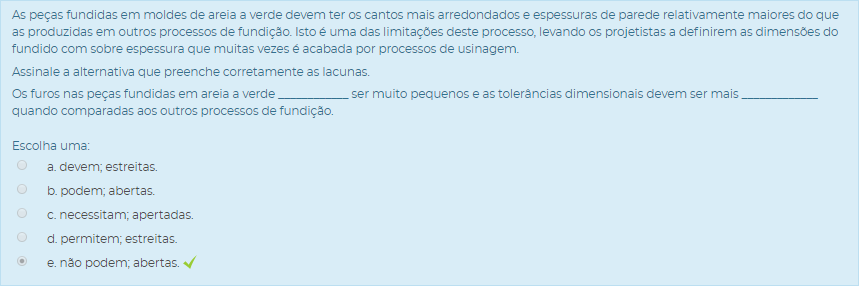

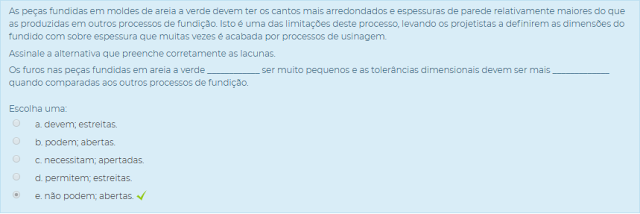

2) As peças fundidas em moldes de areia a verde devem ter os cantos mais arredondados e espessuras de parede relativamente maiores do que as produzidas em outros processos de fundição. Isto é uma das limitações deste processo, levando os projetistas a definirem as dimensões do fundido com sobre espessura que muitas vezes é acabada por processos de usinagem.

Assinale a alternativa que preenche corretamente as lacunas.

Os furos nas peças fundidas em areia a verde ____________ ser muito pequenos e as tolerâncias dimensionais devem ser mais _____________ quando comparadas aos outros processos de fundição.
Escolha uma:

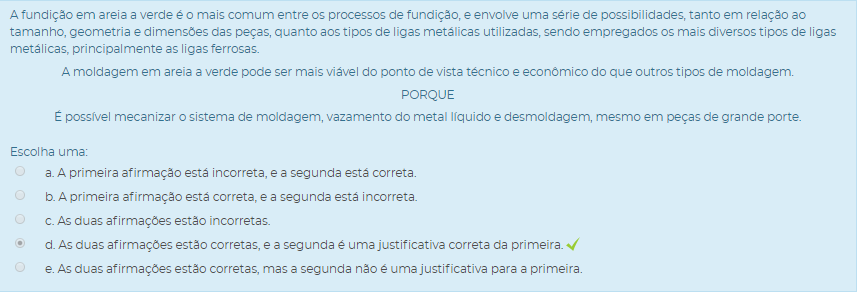

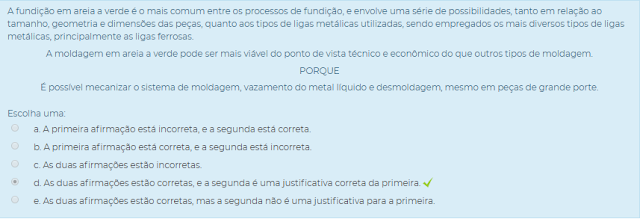

3) A fundição em areia a verde é o mais comum entre os processos de fundição, e envolve uma série de possibilidades, tanto em relação ao tamanho, geometria e dimensões das peças, quanto aos tipos de ligas metálicas utilizadas, sendo empregados os mais diversos tipos de ligas metálicas, principalmente as ligas ferrosas.

A moldagem em areia a verde pode ser mais viável do ponto de vista técnico e econômico do que outros tipos de moldagem.

PORQUE

É possível mecanizar o sistema de moldagem, vazamento do metal líquido e desmoldagem, mesmo em peças de grande porte.
Escolha uma:

 FUNDIÇÃO E PROCESSOS SIDERÚRGICOS U4 - SEÇÃO 1 U4 S1 - ATIVIDADE DE APRENDIZAGEM



1) Os machos em moldes de fundição são necessários para a obtenção de furos, vazios e reentrâncias nas peças fundidas, ou seja, representará no fundido, porções não preenchidas pelo metal líquido, sendo que em peças de grande complexidade geométrica, podem ser utilizados diversos tipos de machos.

Assinale a alternativa que preenche corretamente as lacunas.

Os machos de fundição são montados nos moldes de modo que __________________ na posição correta durante ______________________ do metal e preenchimento da cavidade do molde.
Escolha uma:

2) Na fundição em areia a verde, a confecção dos modelos pode ser realizada no setor de modelagem da própria empresa de fundição ou por empresas especializadas em realizar a modelagem, podendo representar uma redução de custos, a menos que não seja desejável compartilhar os detalhes técnicos do processo com terceiros.

Leia as afirmações a seguir e responda.

I. Os percentuais de contração volumétrica e os raios de arredondamento de cantos não são projetados nos modelos.

II. Nas dimensões dos modelos devem ser considerados os fatores de contração volumétrica das peças fundidas e também o sobre metal para usinagem.

III. É comum confeccionar o modelo em duas partes para facilitar a moldagem, sendo comum a presença de linha de divisão na peça.

IV. Os modelos são confeccionados exclusivamente de materiais metálicos.

É correto o que se afirma em:
Escolha uma:

3) Uma das etapas do processo de fundição em areia a verde é a confecção dos modelos. No projeto dos modelos, com relação ás dimensões, devem ser considerados os fatores de contração volumétrica das peças fundidas e também o sobre metal para usinagem, ângulos e raios de arredondamento.


Leia as afirmações a seguir e assinale verdadeiro (V) para as corretas e falso (F) para as incorretas e, em seguida, assinale a alternativa correta:

(___) A confecção dos modelos inclui recomendações para ângulos de saída para facilitar a retirada das peças fundidas do molde de areia.

(___) Em alguns casos, em que as peças são de simples substituição, a própria peça pode ser utilizada como modelo.

(___) O modelo para a confecção do molde de areia de fundição deve possuir duas ou mais partes para que se obtenha a linha de divisão na peça.
Escolha uma:

 FUNDIÇÃO E PROCESSOS SIDERÚRGICOS U4 - SEÇÃO 2 U4 S2 - ATIVIDADE DIAGNÓSTICA

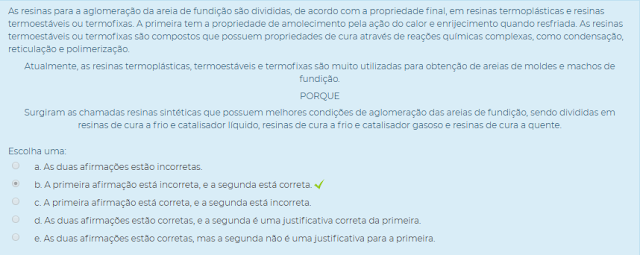

1) As resinas para a aglomeração da areia de fundição são divididas, de acordo com a propriedade final, em resinas termoplásticas e resinas termoestáveis ou termofixas. A primeira tem a propriedade de amolecimento pela ação do calor e enrijecimento quando resfriada. As resinas termoestáveis ou termofixas são compostos que possuem propriedades de cura através de reações químicas complexas, como condensação, reticulação e polimerização.

Atualmente, as resinas termoplásticas, termoestáveis e termofixas são muito utilizadas para obtenção de areias de moldes e machos de fundição.

PORQUE

Surgiram as chamadas resinas sintéticas que possuem melhores condições de aglomeração das areias de fundição, sendo divididas em resinas de cura a frio e catalisador líquido, resinas de cura a frio e catalisador gasoso e resinas de cura a quente.
Escolha uma:

2) O processo de fundição que utiliza a moldagem em areia seca é bastante utilizado quando há exigência de maior precisão dimensional, melhor acabamento superficial e tem o tamanho das peças compatível com a fabricação das placas modelo e resistência dos moldes para vazamento do metal líquido.

Leia as afirmações a seguir e assinale verdadeiro (V) para as corretas e falso (F) para as incorretas e, em seguida, assinale a alternativa correta:

(___) As areias para fundição Shell Molding, utilizam resinas apropriadas mais um catalizador, que combinados com a temperatura das estufas tornam o molde rígido.

(___) Uma das vantagens da moldagem em areia seca em relação à moldagem em areia a verde é a redução dos volumes de areia de moldação.

(___) Na fundição Shell Molding uma placa de madeira é aquecida em torno de 150 a 250°C, lubrificada com silicone e montada em uma caixa onde a areia preparada é despejada.
Escolha uma:

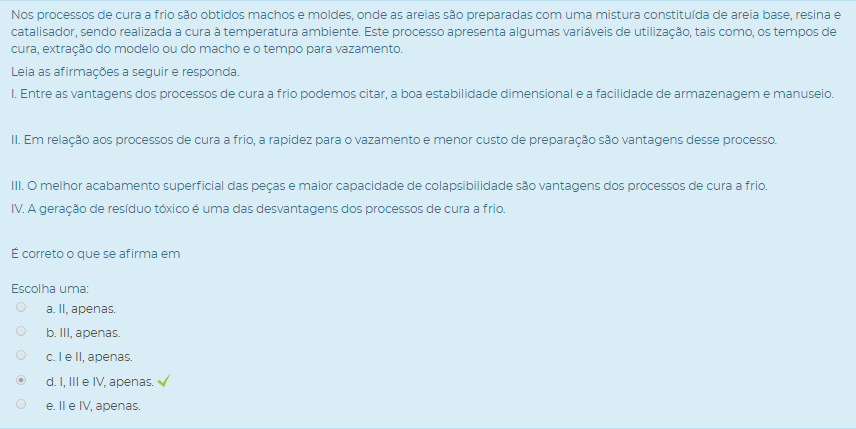

3) Nos processos de cura a frio são obtidos machos e moldes, onde as areias são preparadas com uma mistura constituída de areia base, resina e catalisador, sendo realizada a cura à temperatura ambiente. Este processo apresenta algumas variáveis de utilização, tais como, os tempos de cura, extração do modelo ou do macho e o tempo para vazamento.

Leia as afirmações a seguir e responda.

I. Entre as vantagens dos processos de cura a frio podemos citar, a boa estabilidade dimensional e a facilidade de armazenagem e manuseio.

II. Em relação aos processos de cura a frio, a rapidez para o vazamento e menor custo de preparação são vantagens desse processo.

III. O melhor acabamento superficial das peças e maior capacidade de colapsibilidade são vantagens dos processos de cura a frio.

IV. A geração de resíduo tóxico é uma das desvantagens dos processos de cura a frio.

É correto o que se afirma em
Escolha uma:

 FUNDIÇÃO E PROCESSOS SIDERÚRGICOS U4 - SEÇÃO 2 U4 S2 - ATIVIDADE DE APRENDIZAGEM

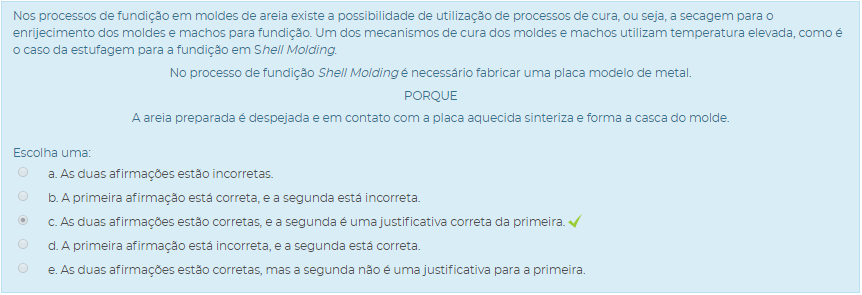

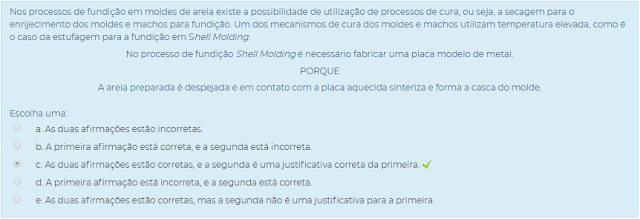

1) Nos processos de fundição em moldes de areia existe a possibilidade de utilização de processos de cura, ou seja, a secagem para o enrijecimento dos moldes e machos para fundição. Um dos mecanismos de cura dos moldes e machos utilizam temperatura elevada, como é o caso da estufagem para a fundição em Shell Molding.

No processo de fundição Shell Molding é necessário fabricar uma placa modelo de metal.

PORQUE

A areia preparada é despejada e em contato com a placa aquecida sinteriza e forma a casca do molde.
Escolha uma:

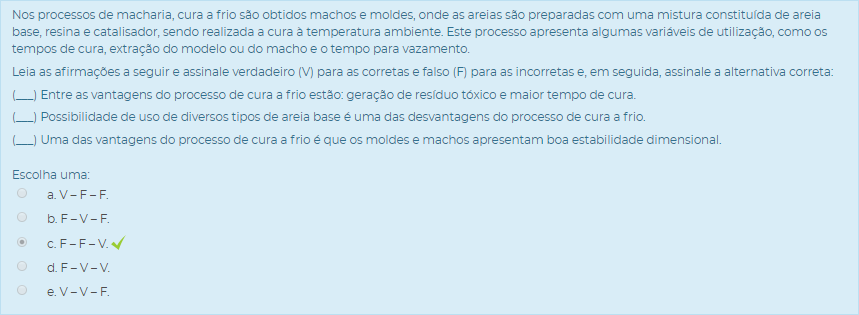

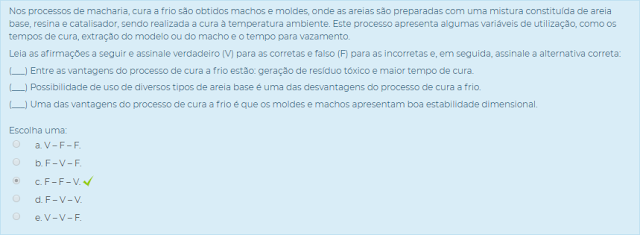

2) Nos processos de macharia, cura a frio são obtidos machos e moldes, onde as areias são preparadas com uma mistura constituída de areia base, resina e catalisador, sendo realizada a cura à temperatura ambiente. Este processo apresenta algumas variáveis de utilização, como os tempos de cura, extração do modelo ou do macho e o tempo para vazamento.

Leia as afirmações a seguir e assinale verdadeiro (V) para as corretas e falso (F) para as incorretas e, em seguida, assinale a alternativa correta:

(___) Entre as vantagens do processo de cura a frio estão: geração de resíduo tóxico e maior tempo de cura.

(___) Possibilidade de uso de diversos tipos de areia base é uma das desvantagens do processo de cura a frio.

(___) Uma das vantagens do processo de cura a frio é que os moldes e machos apresentam boa estabilidade dimensional.
Escolha uma:

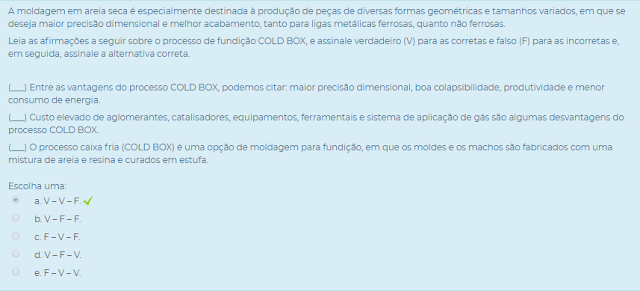

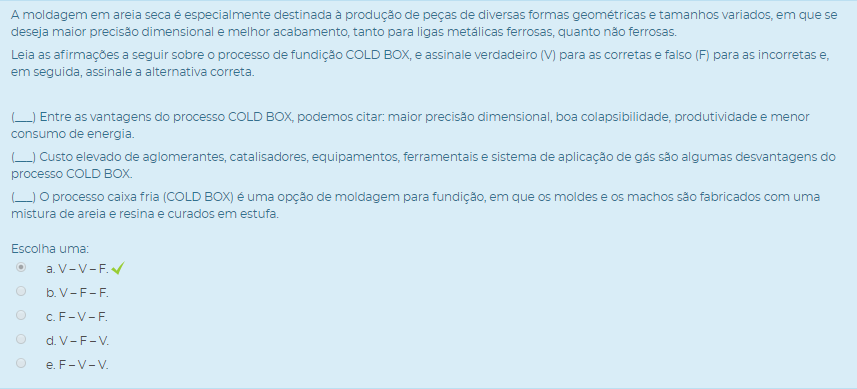

3) A moldagem em areia seca é especialmente destinada à produção de peças de diversas formas geométricas e tamanhos variados, em que se deseja maior precisão dimensional e melhor acabamento, tanto para ligas metálicas ferrosas, quanto não ferrosas.

Leia as afirmações a seguir sobre o processo de fundição COLD BOX, e assinale verdadeiro (V) para as corretas e falso (F) para as incorretas e, em seguida, assinale a alternativa correta.

(___) Entre as vantagens do processo COLD BOX, podemos citar: maior precisão dimensional, boa colapsibilidade, produtividade e menor consumo de energia.

(___) Custo elevado de aglomerantes, catalisadores, equipamentos, ferramentais e sistema de aplicação de gás são algumas desvantagens do processo COLD BOX.

(___) O processo caixa fria (COLD BOX) é uma opção de moldagem para fundição, em que os moldes e os machos são fabricados com uma mistura de areia e resina e curados em estufa.
Escolha uma:

 FUNDIÇÃO E PROCESSOS SIDERÚRGICOS U4 - SEÇÃO 3 U4 S3 - ATIVIDADE DIAGNÓSTICA



1) A fundição sob pressão, ou injeção, também utiliza os moldes metálicos permanentes, sendo que o metal líquido é forçado a preencher a cavidade de uma matriz sob ação de uma força gerada por pressão, onde ocorre a manutenção da pressão durante a solidificação e somente após a solidificação, o molde é aberto para a remoção da peça fundida.

Leia as afirmações a seguir e assinale verdadeiro (V) para as corretas e falso (F) para as incorretas e, em seguida, assinale a alternativa correta:

(___) Entre as vantagens da fundição sob pressão, podemos citar, o excelente controle dos parâmetros do processo.

(___) Nas máquinas de câmara fria o metal é fundido em um recipiente junto à máquina.

(___) As ligas metálicas usuais nas máquinas de câmara fria são alumínio, latão e ligas de magnésio.
Escolha uma:



2) A fundição centrífuga emprega a rotação do molde a velocidades elevadas, onde a liga metálica no estado líquido é derramada e o giro do molde durante a solidificação permite a obtenção da peça fundida, sendo a força centrífuga responsável por distribuir e manter o metal líquido nas proximidades das paredes do molde e também para formar uma estrutura no fundido que seja quase isenta de defeitos.

Assinale a alternativa que preenche corretamente as lacunas.

O processo mais __________________ de fundição centrífuga é realizado para a produção de peças fundidas _________________.
Escolha uma:

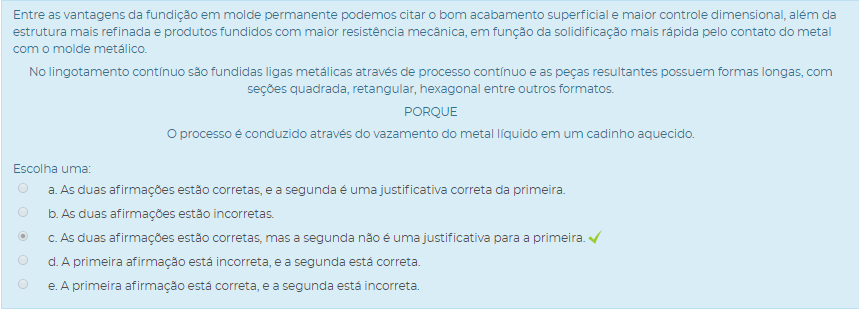

3) Entre as vantagens da fundição em molde permanente podemos citar o bom acabamento superficial e maior controle dimensional, além da estrutura mais refinada e produtos fundidos com maior resistência mecânica, em função da solidificação mais rápida pelo contato do metal com o molde metálico.

No lingotamento contínuo são fundidas ligas metálicas através de processo contínuo e as peças resultantes possuem formas longas, com seções quadrada, retangular, hexagonal entre outros formatos.

PORQUE

O processo é conduzido através do vazamento do metal líquido em um cadinho aquecido.
Escolha uma:

 FUNDIÇÃO E PROCESSOS SIDERÚRGICOS U4 - SEÇÃO 3 U4 S3 - ATIVIDADE DE APRENDIZAGEM



1) Nos processos de fundição, quando comparamos as máquinas de câmara fria com as máquinas de câmara quente, os ciclos de produção são mais longos nas de câmara fria, pois existe a necessidade de transferir o metal líquido para a máquina. Contudo, a fundição em máquinas de câmara fria apresenta alta produção.

Leia as afirmações a seguir sobre a fundição por injeção e responda.

I. Entre as vantagens da fundição sob pressão, podemos citar o bom acabamento superficial, menores espessuras de parede e viabilidade de produção de lotes maiores.

II. Uma das vantagens da fundição sob pressão é a capacidade de operar com qualquer tipo de liga metálica.

III. A possibilidade de retenção de ar na cavidade das matrizes e a restrição de forma, que pode dificultar a retirada da peça solidificada são limitações da fundição sob pressão.

É correto o que se afirma em
Escolha uma:

2) Nas máquinas de câmara quente o metal é fundido em um recipiente junto à máquina, e um êmbolo é usado para injetar o metal líquido sob alta pressão na matriz, sendo que as pressões típicas de injeção variam de 7 a 35 MPa. Neste processo as taxas de produção chegam a até 500 peças por hora.

A fundição sob pressão que utiliza máquina de câmara quente também provoca desgaste nos elementos do sistema de injeção.

PORQUE

parte desse sistema é mantido imerso no metal fundido, limitando esse processo à metais de baixo ponto de fusão.
Escolha uma:

3) Na fundição em moldes permanentes é comum que o molde seja aquecido para facilitar o fluxo de metal no molde e que ocorra a limpeza através de sopros de ar e aspersão de elementos lubrificantes e de recobrimento, sendo que assim que o metal se solidifica, o molde é aberto para que a peça fundida seja retirada.

Assinale a alternativa que preenche corretamente as lacunas.

Entre as vantagens da fundição sob pressão, podemos citar a capacidade de produzir as _____________ espessuras de parede, viabilidade de produção de lotes ___________ e ___________ resistência mecânica das peças fundidas.
Escolha uma:

 FUNDIÇÃO E PROCESSOS SIDERÚRGICOS U4 - SEÇÃO 3 U4 - AVALIAÇÃO DA UNIDADE



1) As areias de moldagem em fundição são classificadas quanto a sua origem em: natural, semissintética ou sintética. Quanto ao uso, as areias podem ser novas ou recicladas, sendo que as fundições que operam basicamente com areia usada (reciclada) utilizam cerca de 10% de areia nova para recompor as perdas durante a reciclagem e manter estáveis as propriedades da areia.

Leia as afirmações a seguir e responda.

I. Quanto ao emprego, as areias de moldagem podem ser de faceamento, de enchimento ou areia de macho.

II. Devido à baixa reatividade com o metal fundido e à baixa expansão volumétrica, pode ser uma opção o uso de areia não silicosa.

III. Os aglomerantes das areias de fundição podem ser orgânicos, inorgânicos ou sintéticos, como as resinas.
Escolha uma:

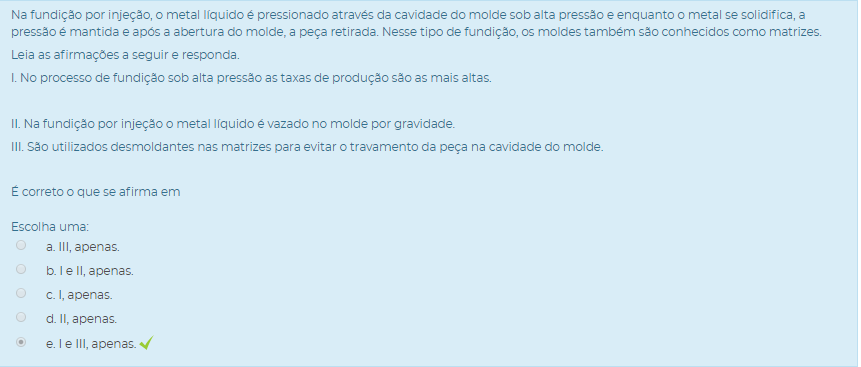

2) Na fundição por injeção, o metal líquido é pressionado através da cavidade do molde sob alta pressão e enquanto o metal se solidifica, a pressão é mantida e após a abertura do molde, a peça retirada. Nesse tipo de fundição, os moldes também são conhecidos como matrizes.

Leia as afirmações a seguir e responda.

I. No processo de fundição sob alta pressão as taxas de produção são as mais altas.

II. Na fundição por injeção o metal líquido é vazado no molde por gravidade.

III. São utilizados desmoldantes nas matrizes para evitar o travamento da peça na cavidade do molde.

É correto o que se afirma em
Escolha uma:

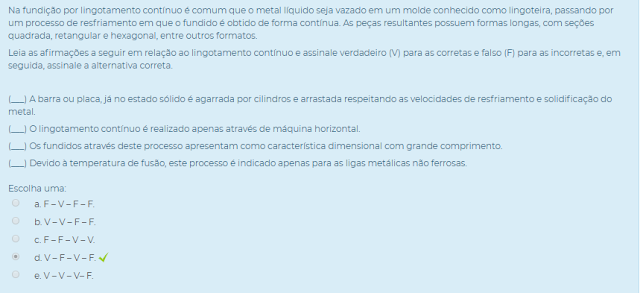

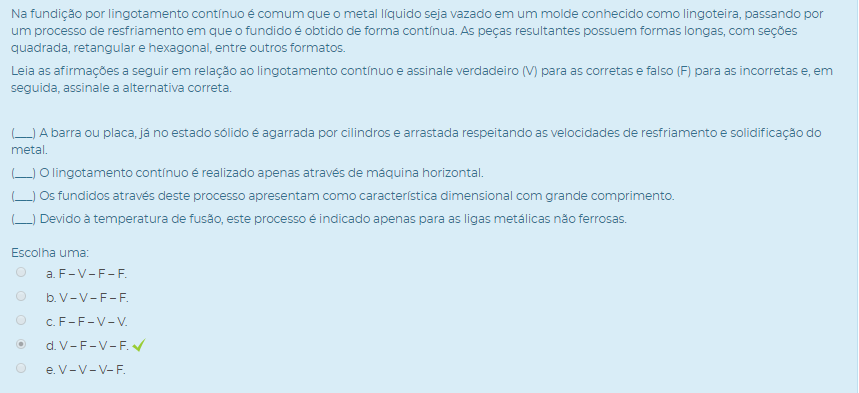

3) Na fundição por lingotamento contínuo é comum que o metal líquido seja vazado em um molde conhecido como lingoteira, passando por um processo de resfriamento em que o fundido é obtido de forma contínua. As peças resultantes possuem formas longas, com seções quadrada, retangular e hexagonal, entre outros formatos.

Leia as afirmações a seguir em relação ao lingotamento contínuo e assinale verdadeiro (V) para as corretas e falso (F) para as incorretas e, em seguida, assinale a alternativa correta.

(___) A barra ou placa, já no estado sólido é agarrada por cilindros e arrastada respeitando as velocidades de resfriamento e solidificação do metal.

(___) O lingotamento contínuo é realizado apenas através de máquina horizontal.

(___) Os fundidos através deste processo apresentam como característica dimensional com grande comprimento.

(___) Devido à temperatura de fusão, este processo é indicado apenas para as ligas metálicas não ferrosas.
Escolha uma:

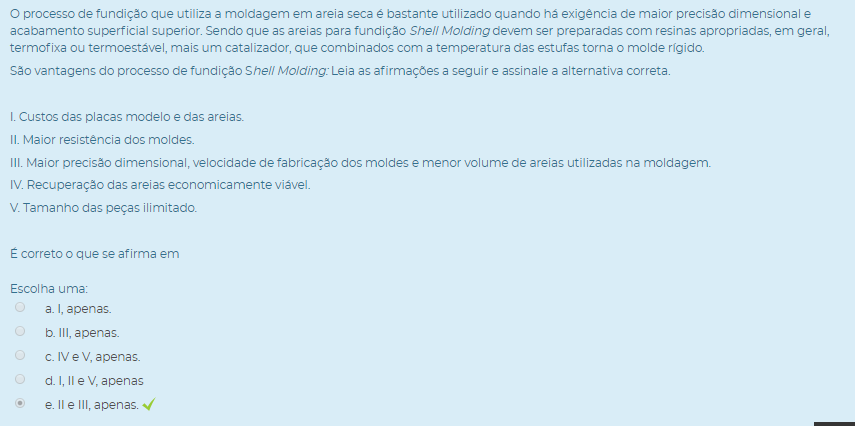

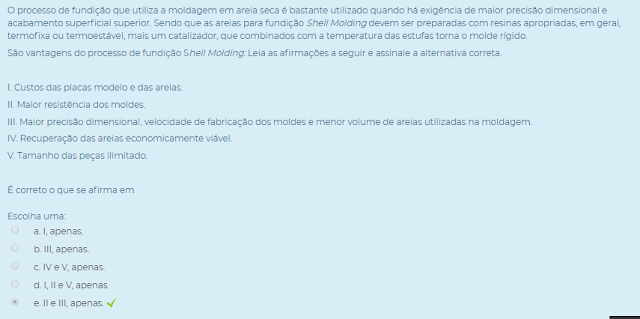

4) O processo de fundição que utiliza a moldagem em areia seca é bastante utilizado quando há exigência de maior precisão dimensional e acabamento superficial superior. Sendo que as areias para fundição Shell Molding devem ser preparadas com resinas apropriadas, em geral, termofixa ou termoestável, mais um catalizador, que combinados com a temperatura das estufas torna o molde rígido.

São vantagens do processo de fundição Shell Molding: Leia as afirmações a seguir e assinale a alternativa correta.

I. Custos das placas modelo e das areias.

II. Maior resistência dos moldes.

III. Maior precisão dimensional, velocidade de fabricação dos moldes e menor volume de areias utilizadas na moldagem.

IV. Recuperação das areias economicamente viável.

V. Tamanho das peças ilimitado.

É correto o que se afirma em
Escolha uma:

5) Nos processos de fundição em moldes de areia existe a possibilidade de utilização de processos de cura, ou seja, a secagem para o enrijecimento dos moldes e machos para fundição. Um dos mecanismos de cura dos moldes e machos utilizam temperatura elevada, como é o caso da estufagem para Shell Molding.

Leia as afirmações a seguir e assinale verdadeiro (V) para as corretas e falso (F) para as incorretas e, em seguida, assinale a alternativa correta:

(___) Entre as vantagens da moldagem em areia seca sobre a moldagem em areia a verde, podemos citar a maior precisão dimensional e tolerâncias dimensionais mais estreitas.

(___) Uma das desvantagens da moldagem em areia seca em relação à moldagem em areia a verde é o aumento dos volumes de areia de moldação.

(___) A mistura de areia e resina é compactada sobre a placa modelo aquecida sinterizando e formando a casca ao redor do modelo.
Escolha uma:
