Fundição e processos Siderúrgicos u2

FUNDIÇÃO E PROCESSOS SIDERÚRGICOS U2 - SEÇÃO 1 U2 S1 - ATIVIDADE DIAGNÓSTICA

1) O processo de fundição como outros processos de fabricação utiliza os recursos tecnológicos disponíveis que possibilitam a mecanização e a automatização, visando redução de custos, maior produtividade, melhor qualidade dos produtos, questões ambientais e segurança.

Leia as afirmações a seguir e assinale verdadeiro (V) para as corretas e falso (F) para os incorretas e, em seguida, assinale a alternativa correta:

(___) Para a obtenção dos moldes de areia, a compactação pode ser manual ou mecanizada.

(___) Nos processos de fundição existem estruturas de grande porte.

(___) As areias de fundição e seus componentes são misturados manualmente.

(___) Para melhor homogeneização das areias de fundição são utilizados misturadores.
Escolha uma:

2) No processo de fundição é possível utilizar equipamentos de tamanhos e funções variadas, facilitando os projetos com o uso de softwares para desenho, engenharia, manufatura e simulação, os fornos de fusão das ligas metálicas, a movimentação de materiais, máquinas ferramenta para usinagem de modelos e moldes, entre outros.

As placas modelo para o processo de fundição shell molding devem ser construídas de metal, sendo usinadas em máquinas ferramenta.

PORQUE

O modelo de metal é previamente aquecido para que a areia entre em contato com o modelo e sinterize para formar um contorno que dá origem ao termo “casca”.
Escolha uma:

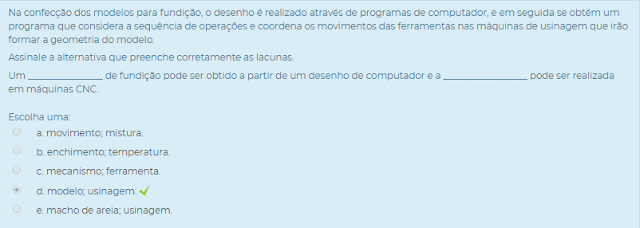

3) Na confecção dos modelos para fundição, o desenho é realizado através de programas de computador, e em seguida se obtém um programa que considera a sequência de operações e coordena os movimentos das ferramentas nas máquinas de usinagem que irão formar a geometria do modelo.

Assinale a alternativa que preenche corretamente as lacunas.

Um ________________ de fundição pode ser obtido a partir de um desenho de computador e a __________________ pode ser realizada em máquinas CNC.
Escolha uma:

FUNDIÇÃO E PROCESSOS SIDERÚRGICOS U2 - SEÇÃO 1 U2 S1 - ATIVIDADE DE APRENDIZAGEM

1) A fundição é um processo que evoluiu muito ao longo dos anos e utiliza a tecnologia disponível em termos de software para os projetos desde o desenho, simulação, engenharia até a manufatura, através de programas que consideram a sequência de operações e coordenam os movimentos das ferramentas nas máquinas de usinagem para formar a geometria do modelo e dos moldes.

Entre os benefícios da simulação no processo de fundição, podemos citar:

I. Prever o surgimento de defeitos no fundido.

II. Dimensionar o uso de alimentadores e sistemas de enchimento.

III. Permitir o uso de qualquer liga metálica independente do tipo de fundição.

IV. Garantir que não seja necessário o tratamento térmico.

V. Redução de custo, otimização do processo e melhoria da qualidade.

É correto o que se afirma em
Escolha uma:

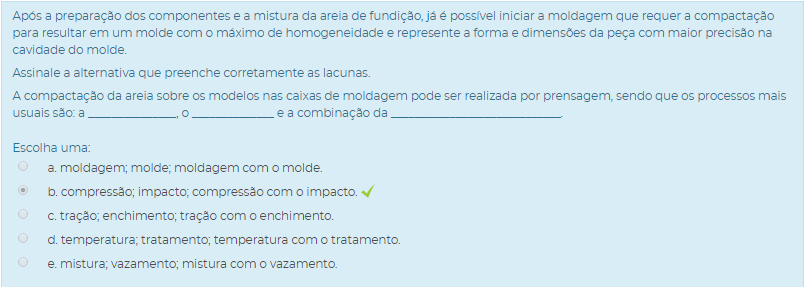

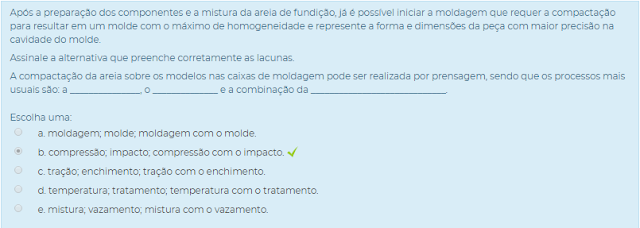

2) Após a preparação dos componentes e a mistura da areia de fundição, já é possível iniciar a moldagem que requer a compactação para resultar em um molde com o máximo de homogeneidade e represente a forma e dimensões da peça com maior precisão na cavidade do molde.

Assinale a alternativa que preenche corretamente as lacunas.

A compactação da areia sobre os modelos nas caixas de moldagem pode ser realizada por prensagem, sendo que os processos mais usuais são: a _______________, o ______________ e a combinação da _____________________________.
Escolha uma:

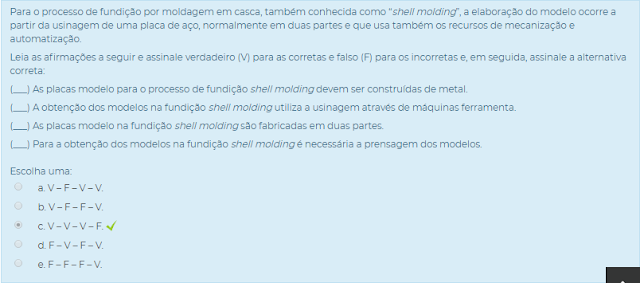

3) Para o processo de fundição por moldagem em casca, também conhecida como “shell molding”, a elaboração do modelo ocorre a partir da usinagem de uma placa de aço, normalmente em duas partes e que usa também os recursos de mecanização e automatização.

Leia as afirmações a seguir e assinale verdadeiro (V) para as corretas e falso (F) para os incorretas e, em seguida, assinale a alternativa correta:

(___) As placas modelo para o processo de fundição shell molding devem ser construídas de metal.

(___) A obtenção dos modelos na fundição shell molding utiliza a usinagem através de máquinas ferramenta.

(___) As placas modelo na fundição shell molding são fabricadas em duas partes.

(___) Para a obtenção dos modelos na fundição shell molding é necessária a prensagem dos modelos.
Escolha uma:

FUNDIÇÃO E PROCESSOS SIDERÚRGICOS U2 - SEÇÃO 2 U2 S2 - ATIVIDADE DIAGNÓSTICA

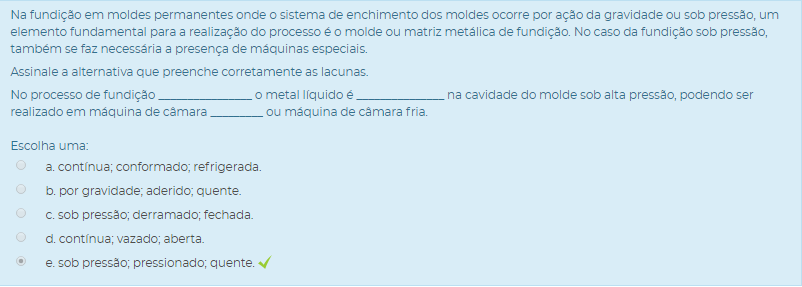

1) Na fundição em moldes permanentes onde o sistema de enchimento dos moldes ocorre por ação da gravidade ou sob pressão, um elemento fundamental para a realização do processo é o molde ou matriz metálica de fundição. No caso da fundição sob pressão, também se faz necessária a presença de máquinas especiais.

Assinale a alternativa que preenche corretamente as lacunas.

No processo de fundição ________________ o metal líquido é _______________ na cavidade do molde sob alta pressão, podendo ser realizado em máquina de câmara _________ ou máquina de câmara fria.
Escolha uma:

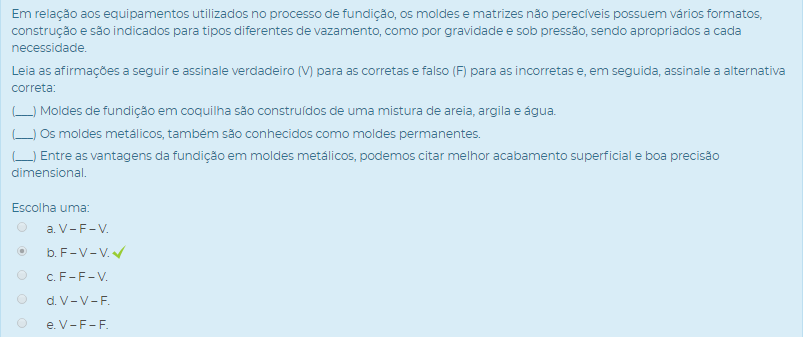

2) Em relação aos equipamentos utilizados no processo de fundição, os moldes e matrizes não perecíveis possuem vários formatos, construção e são indicados para tipos diferentes de vazamento, como por gravidade e sob pressão, sendo apropriados a cada necessidade.

Leia as afirmações a seguir e assinale verdadeiro (V) para as corretas e falso (F) para as incorretas e, em seguida, assinale a alternativa correta:

(___) Moldes de fundição em coquilha são construídos de uma mistura de areia, argila e água.

(___) Os moldes metálicos, também são conhecidos como moldes permanentes.

(___) Entre as vantagens da fundição em moldes metálicos, podemos citar melhor acabamento superficial e boa precisão dimensional.
Escolha uma:

3) A fundição centrífuga emprega a rotação do molde a velocidades elevadas, onde a liga metálica no estado líquido é derramada e a força centrífuga faz com que o metal líquido se mantenha nas proximidades das paredes do molde. Outra forma de fundição é a fundição contínua onde é possível fundir aços em moldes chamados lingotes.

Leia as afirmações a seguir e responda.

I. Na fundição contínua, o material já no estado sólido é agarrado por cilindros e arrastado.

II. No processo de fundição por centrifugação, os produtos obtidos, em geral, possuem seção circular.

III. A fundição contínua é limitada apenas às ligas metálicas ferrosas.

IV. Na fundição por centrifugação o metal líquido é vazado no molde através de uma panela.

É correto o que se afirma em
Escolha uma:

FUNDIÇÃO E PROCESSOS SIDERÚRGICOS U2 - SEÇÃO 2 U2 S2 - ATIVIDADE DE APRENDIZAGEM

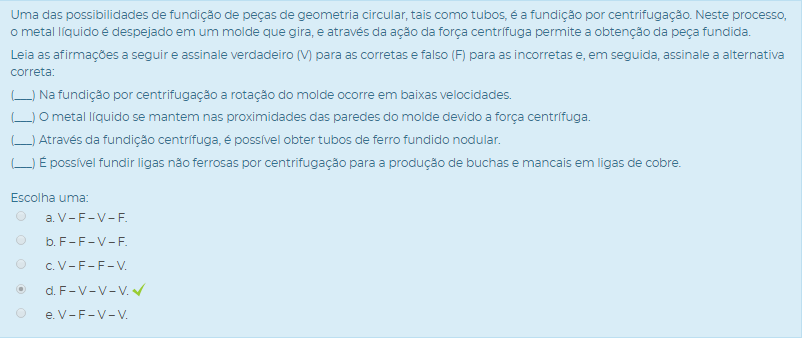

1) Uma das possibilidades de fundição de peças de geometria circular, tais como tubos, é a fundição por centrifugação. Neste processo, o metal líquido é despejado em um molde que gira, e através da ação da força centrífuga permite a obtenção da peça fundida.

Leia as afirmações a seguir e assinale verdadeiro (V) para as corretas e falso (F) para as incorretas e, em seguida, assinale a alternativa correta:

(___) Na fundição por centrifugação a rotação do molde ocorre em baixas velocidades.

(___) O metal líquido se mantem nas proximidades das paredes do molde devido a força centrífuga.

(___) Através da fundição centrífuga, é possível obter tubos de ferro fundido nodular.

(___) É possível fundir ligas não ferrosas por centrifugação para a produção de buchas e mancais em ligas de cobre.
Escolha uma:

2) Existem diversos tipos de moldes de fundição que são reutilizados por muitos ciclos de produção, permitindo maior produtividade, facilidade de uso, melhor acabamento superficial e tolerâncias mais estreitas. Esses moldes são construídos de aço tratado, ferro fundido, e em alguns casos de ligas de cobre.

Leia as afirmações a seguir e assinale verdadeiro (V) para as corretas e falso (F) para as incorretas e, em seguida, assinale a alternativa correta:

(___) Os moldes de fundição contínua são considerados não perecíveis.

(___) A fundição por centrifugação requer desfazer os moldes para a retirada da peça fundida.

(___) A coquilha é um tipo de molde permanente.

(___) Os moldes utilizados nas máquinas de fundição sob pressão são destruídos após o uso.
Escolha uma:

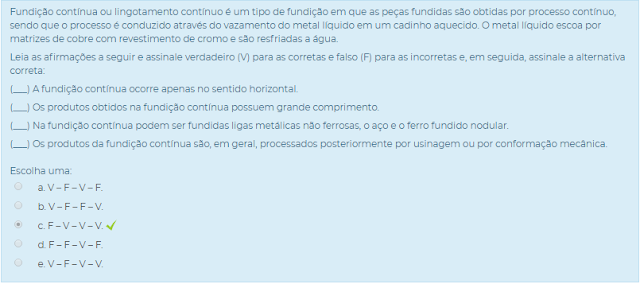

3) Fundição contínua ou lingotamento contínuo é um tipo de fundição em que as peças fundidas são obtidas por processo contínuo, sendo que o processo é conduzido através do vazamento do metal líquido em um cadinho aquecido. O metal líquido escoa por matrizes de cobre com revestimento de cromo e são resfriadas a água.

Leia as afirmações a seguir e assinale verdadeiro (V) para as corretas e falso (F) para as incorretas e, em seguida, assinale a alternativa correta:

(___) A fundição contínua ocorre apenas no sentido horizontal.

(___) Os produtos obtidos na fundição contínua possuem grande comprimento.

(___) Na fundição contínua podem ser fundidas ligas metálicas não ferrosas, o aço e o ferro fundido nodular.

(___) Os produtos da fundição contínua são, em geral, processados posteriormente por usinagem ou por conformação mecânica.
Escolha uma:

FUNDIÇÃO E PROCESSOS SIDERÚRGICOS U2 - SEÇÃO 3 U2 S3 - ATIVIDADE DIAGNÓSTICA

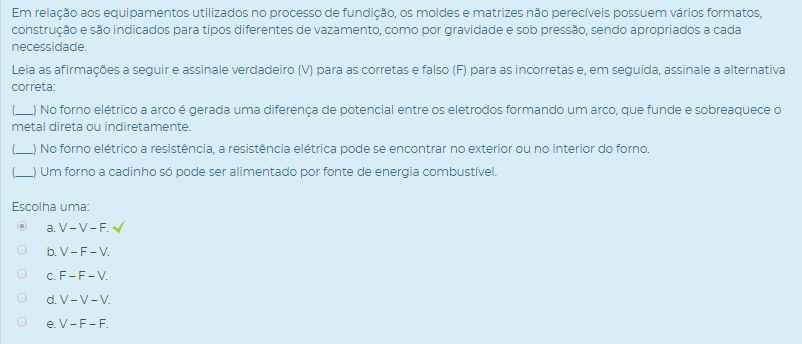

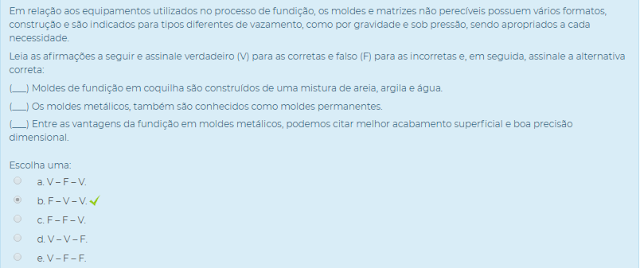

1) Em relação aos equipamentos utilizados no processo de fundição, os moldes e matrizes não perecíveis possuem vários formatos, construção e são indicados para tipos diferentes de vazamento, como por gravidade e sob pressão, sendo apropriados a cada necessidade.

Leia as afirmações a seguir e assinale verdadeiro (V) para as corretas e falso (F) para as incorretas e, em seguida, assinale a alternativa correta:

(___) No forno elétrico a arco é gerada uma diferença de potencial entre os eletrodos formando um arco, que funde e sobreaquece o metal direta ou indiretamente.

(___) No forno elétrico a resistência, a resistência elétrica pode se encontrar no exterior ou no interior do forno.

(___) Um forno a cadinho só pode ser alimentado por fonte de energia combustível.
Escolha uma:

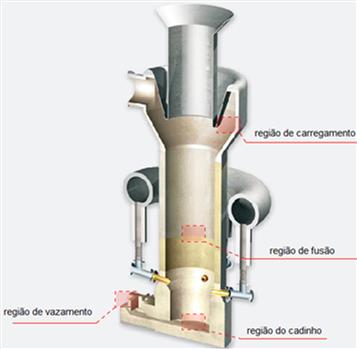

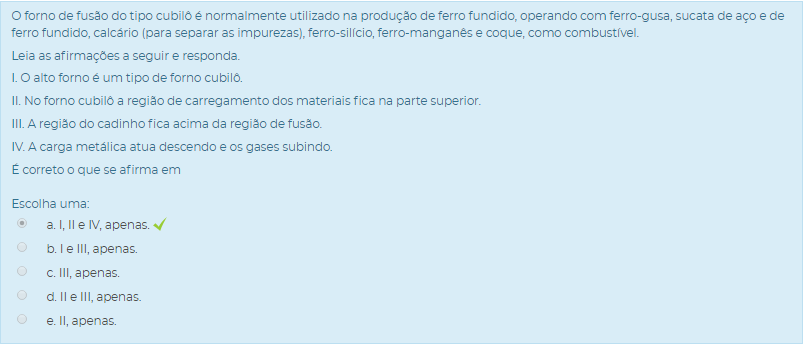

2) O forno de fusão do tipo cubilô é normalmente utilizado na produção de ferro fundido, operando com ferro-gusa, sucata de aço e de ferro fundido, calcário (para separar as impurezas), ferro-silício, ferro-manganês e coque, como combustível.

Leia as afirmações a seguir e responda.

I. O alto forno é um tipo de forno cubilô.

II. No forno cubilô a região de carregamento dos materiais fica na parte superior.

III. A região do cadinho fica acima da região de fusão.

IV. A carga metálica atua descendo e os gases subindo.

É correto o que se afirma em
Escolha uma:

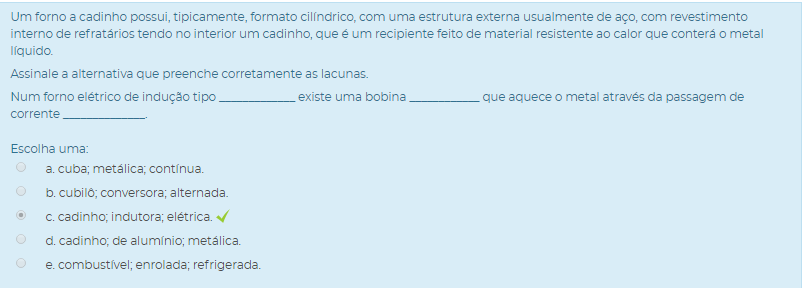

3) Um forno a cadinho possui, tipicamente, formato cilíndrico, com uma estrutura externa usualmente de aço, com revestimento interno de refratários tendo no interior um cadinho, que é um recipiente feito de material resistente ao calor que conterá o metal líquido.

Assinale a alternativa que preenche corretamente as lacunas.

Num forno elétrico de indução tipo _____________ existe uma bobina ____________ que aquece o metal através da passagem de corrente ______________.
Escolha uma:

FUNDIÇÃO E PROCESSOS SIDERÚRGICOS U2 - SEÇÃO 3 U2 S3 - ATIVIDADE DE APRENDIZAGEM

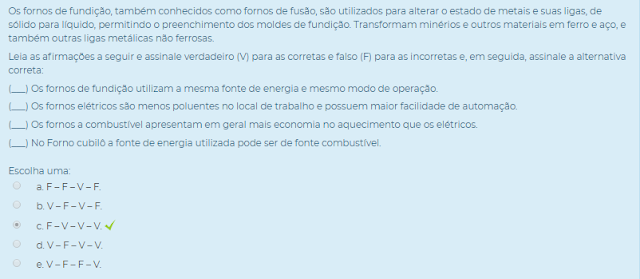

1) Os fornos de fundição, também conhecidos como fornos de fusão, são utilizados para alterar o estado de metais e suas ligas, de sólido para líquido, permitindo o preenchimento dos moldes de fundição. Transformam minérios e outros materiais em ferro e aço, e também outras ligas metálicas não ferrosas.

Leia as afirmações a seguir e assinale verdadeiro (V) para as corretas e falso (F) para as incorretas e, em seguida, assinale a alternativa correta:

(___) Os fornos de fundição utilizam a mesma fonte de energia e mesmo modo de operação.

(___) Os fornos elétricos são menos poluentes no local de trabalho e possuem maior facilidade de automação.

(___) Os fornos a combustível apresentam em geral mais economia no aquecimento que os elétricos.

(___) No Forno cubilô a fonte de energia utilizada pode ser de fonte combustível.
Escolha uma:

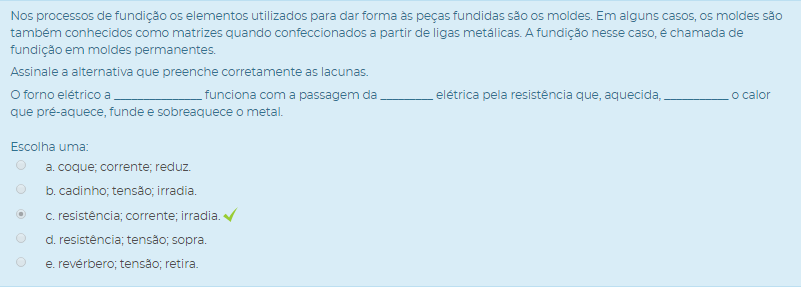

2) Nos processos de fundição os elementos utilizados para dar forma às peças fundidas são os moldes. Em alguns casos, os moldes são também conhecidos como matrizes quando confeccionados a partir de ligas metálicas. A fundição nesse caso, é chamada de fundição em moldes permanentes.

Assinale a alternativa que preenche corretamente as lacunas.

O forno elétrico a _______________ funciona com a passagem da _________ elétrica pela resistência que, aquecida, ___________ o calor que pré-aquece, funde e sobreaquece o metal.
Escolha uma:

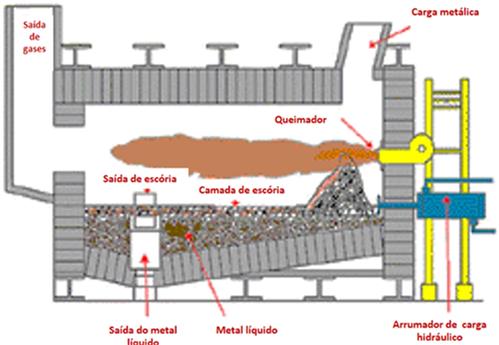

3) Os fornos do tipo revérbero podem ser aquecidos por combustível, óleo ou gás e também por a arco elétrico. Os primeiros têm como inconveniente deixar os gases de combustão em contato com o banho líquido que pode se contaminar com esses gases.

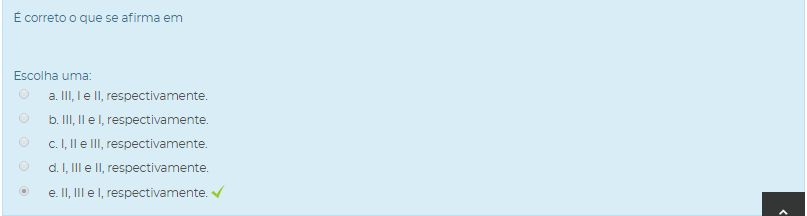

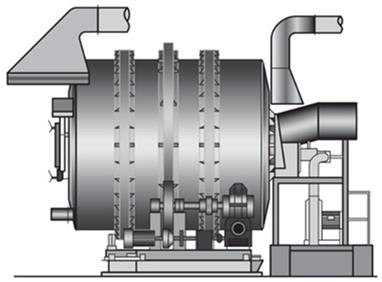

Analisando as ilustrações a seguir, indique quais são, respectivamente, forno revérbero estacionário, forno revérbero rotativo e forno cubilô:

É correto o que se afirma em

Escolha uma:

FUNDIÇÃO E PROCESSOS SIDERÚRGICOS U2 - SEÇÃO 3 U2 - AVALIAÇÃO DA UNIDADE

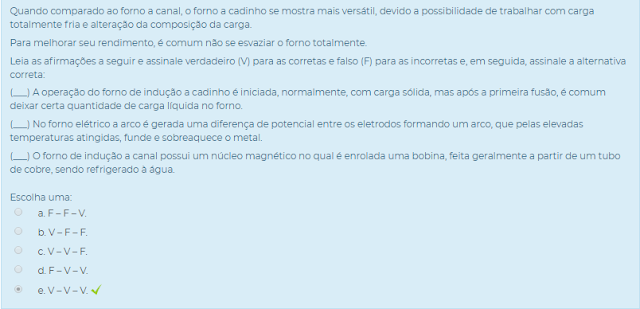

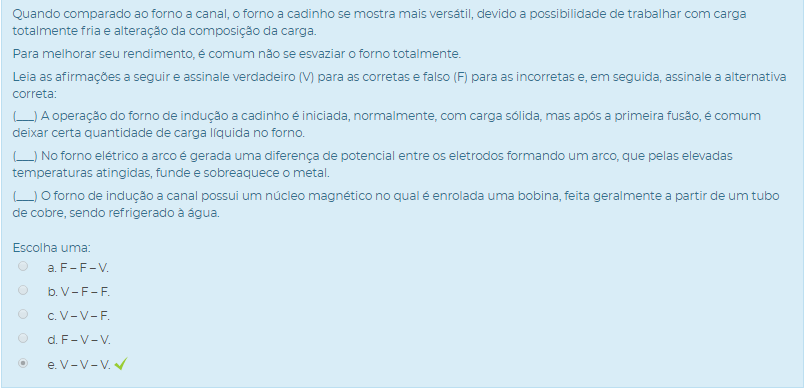

1) Quando comparado ao forno a canal, o forno a cadinho se mostra mais versátil, devido a possibilidade de trabalhar com carga totalmente fria e alteração da composição da carga.

Para melhorar seu rendimento, é comum não se esvaziar o forno totalmente.

Leia as afirmações a seguir e assinale verdadeiro (V) para as corretas e falso (F) para as incorretas e, em seguida, assinale a alternativa correta:

(___) A operação do forno de indução a cadinho é iniciada, normalmente, com carga sólida, mas após a primeira fusão, é comum deixar certa quantidade de carga líquida no forno.

(___) No forno elétrico a arco é gerada uma diferença de potencial entre os eletrodos formando um arco, que pelas elevadas temperaturas atingidas, funde e sobreaquece o metal.

(___) O forno de indução a canal possui um núcleo magnético no qual é enrolada uma bobina, feita geralmente a partir de um tubo de cobre, sendo refrigerado à água.
Escolha uma:

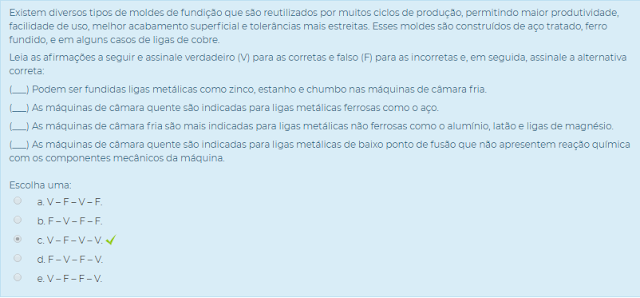

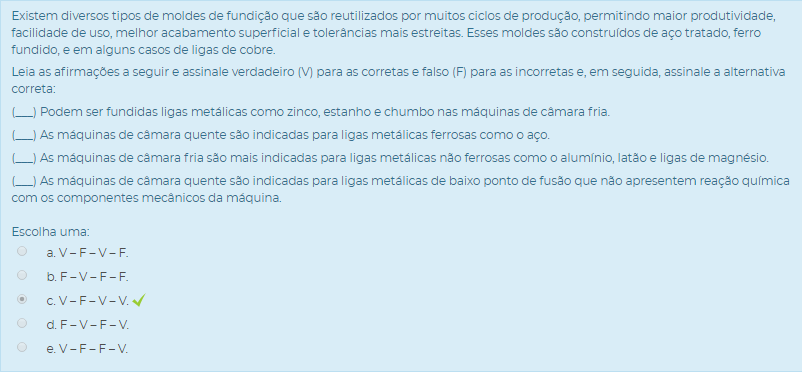

2) Existem diversos tipos de moldes de fundição que são reutilizados por muitos ciclos de produção, permitindo maior produtividade, facilidade de uso, melhor acabamento superficial e tolerâncias mais estreitas. Esses moldes são construídos de aço tratado, ferro fundido, e em alguns casos de ligas de cobre.

Leia as afirmações a seguir e assinale verdadeiro (V) para as corretas e falso (F) para as incorretas e, em seguida, assinale a alternativa correta:

(___) Podem ser fundidas ligas metálicas como zinco, estanho e chumbo nas máquinas de câmara fria.

(___) As máquinas de câmara quente são indicadas para ligas metálicas ferrosas como o aço.

(___) As máquinas de câmara fria são mais indicadas para ligas metálicas não ferrosas como o alumínio, latão e ligas de magnésio.

(___) As máquinas de câmara quente são indicadas para ligas metálicas de baixo ponto de fusão que não apresentem reação química com os componentes mecânicos da máquina.
Escolha uma:

3) O processo de fundição em cera perdida é um dos tipos de fundição em que a confecção dos modelos utiliza equipamentos como, máquinas de usinagem para as matrizes metálicas e prensas para a compactação dos modelos de cera nas matrizes. A obtenção dos modelos se dá por prensagem da cera em moldes metálicos.

Em relação ao processo de fundição em cera perdida, analise as afirmações a seguir.

I. Os modelos e as matrizes são metálicas.

II. O modelo de cera é destruído no processo de vazamento do metal líquido no molde.

III. As matrizes metálicas são usadas repetidas vezes para obtenção dos modelos.

O metal líquido é vazado nas matrizes metálicas.

É correto o que se afirma em
Escolha uma:

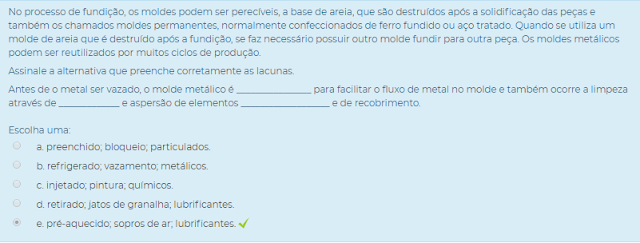

4) No processo de fundição, os moldes podem ser perecíveis, a base de areia, que são destruídos após a solidificação das peças e também os chamados moldes permanentes, normalmente confeccionados de ferro fundido ou aço tratado. Quando se utiliza um molde de areia que é destruído após a fundição, se faz necessário possuir outro molde fundir para outra peça. Os moldes metálicos podem ser reutilizados por muitos ciclos de produção.

Assinale a alternativa que preenche corretamente as lacunas.

Antes de o metal ser vazado, o molde metálico é ________________ para facilitar o fluxo de metal no molde e também ocorre a limpeza através de _____________ e aspersão de elementos ___________________ e de recobrimento.
Escolha uma:

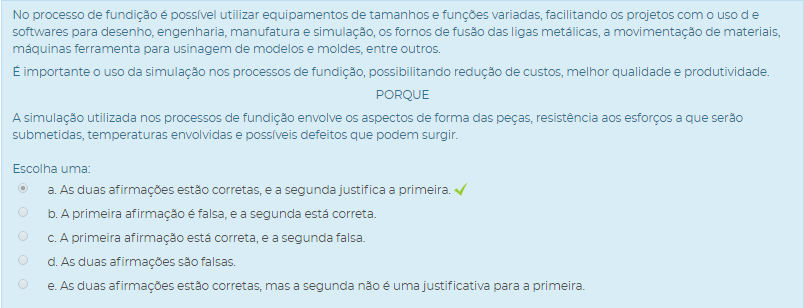

5) No processo de fundição é possível utilizar equipamentos de tamanhos e funções variadas, facilitando os projetos com o uso d e softwares para desenho, engenharia, manufatura e simulação, os fornos de fusão das ligas metálicas, a movimentação de materiais, máquinas ferramenta para usinagem de modelos e moldes, entre outros.

É importante o uso da simulação nos processos de fundição, possibilitando redução de custos, melhor qualidade e produtividade.

PORQUE

A simulação utilizada nos processos de fundição envolve os aspectos de forma das peças, resistência aos esforços a que serão submetidas, temperaturas envolvidas e possíveis defeitos que podem surgir.
Escolha uma:
