Analise a figura abaixo, que ilustra o desenho técnico de um eixo e de um furo que atuam em conjunto por meio de ajuste

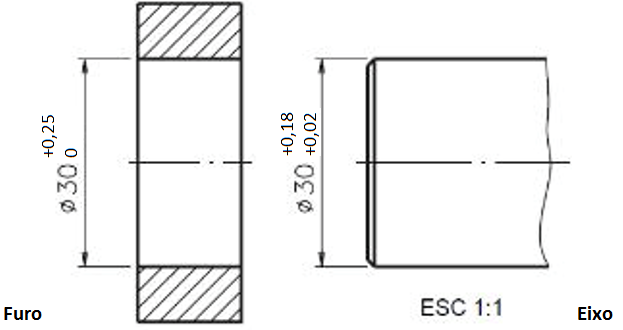

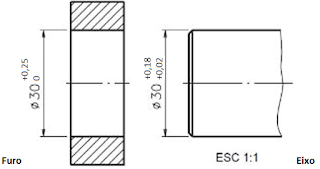

Desenho técnico de um sistema eixo-furo com cotas em mm
Fonte: Adaptado de Essel Online – Apostila de curso Profissionalizante de Desenho Técnico, aula 28, 2008. Disponível em: http://essel.com.br/cursos/material/01/DesenhoTecnico/aula28.pdf Acesso em 28 jun. 2016
Analisando a figura acima, explique o tipo de ajuste do sistema eixo-furo apresentado e justifique a sua resposta, apresentando todos os cálculos.
Resposta:
Ajuste incerto
O afastamento superior do eixo é maior que o inferior do furo, e o do superior do furo é maior que o inferior do eixo. Não existe possibilidade do ajuste sempre será com folga ou com interferência.
Formulas que vão ser utilizadas: t = as - ai; dmax = d + as; dmin = d + ai
Dimensões do eixo. Dimensões do furo.
t = as - ai t = as - ai
t = 0,18 – 0,02 t = 0,25 – 0
t = 0,16 mm t = 0,25 mm
dmax = d + as dmax = d + as
dmax = 30 + 0,18 dmax = 30 + 0,25
dmax = 30,18 mm dmax = 30,25 mm
dmin = d + ai dmin = d + ai
dmin = 30 + 0,16 dmin = 30 + 0
dmin = 30,16 mm dmin = 30 mm
